Benutzerinformation
MA47
Elektronische Messanzeige
DEUTSCH
1. Sicherheitshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als Be-
dingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für das
Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen die
Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
Variantennunmmer eine detaillierte Bestellbe-
zeichnung zu.
z.B.
MA47-0023
MA47
Datum 16.06.2000
Varianten-Nr.
Geräte-Typ
Art.Nr. 76671
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Die Anzei-
ge muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Staub,
Schläge, Temperatur geschützt werden.

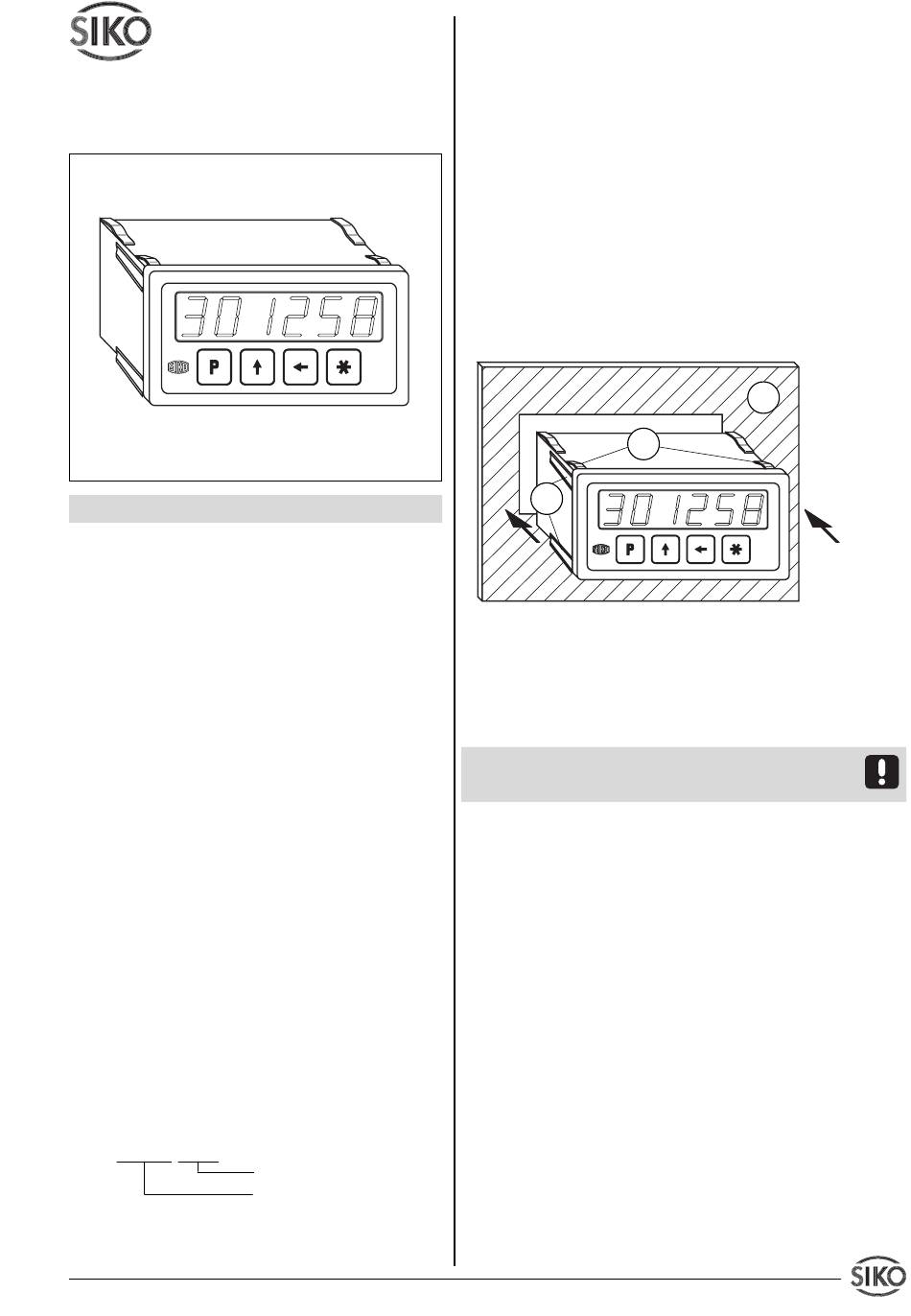

Einbaugehäuse EG
Gerät in den Schalttafelausschnitt (1) schieben
bis die Panel-Clips (2) das Gehäuse lose halten.
Die seitliche Zentrierung (3) leicht andrücken
und das Gehäuse in den Ausschnitt (1) schieben
bis die Panel-Clips (2) vollständig einrasten.
2
3
Abb. 1: Einbau
Tischgehäuse TG
Zum Anschrauben des Gerätes können die Gum-
mifüße entfernt werden.
Achtung ! Die max. Einschraubtiefe von 6.5 mm
muss unbedingt beachtet werden!
4. Elektrischer Anschluss
• Verdrahtungsarbeiten dürfen nur spannungs-
frei erfolgen!
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprü-
fen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüs-
se geschützt. Der Einsatzort ist aber so zu
wählen, dass induktive oder kapazitive Stö-
rungen nicht auf die Anzeige oder deren
Anschlussleitungen einwirken können ! Durch
geeignete Kabelführung und Verdrahtung kön-
nen Störeinflüsse (z.B. von Schaltnetzteilen,
Motoren, getakteten Reglern oder Schützen)
vermindert werden.
Z.Nr. 8664049
1
Änd.Stand 201/00
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MA47 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Siko MA47

Summary of Contents for Siko MA47

  • Page 1 Achtung ! Die max. Einschraubtiefe von 6.5 mm dingung. muss unbedingt beachtet werden! • Garantieansprüche gelten nur für Produkte 4. Elektrischer Anschluss der Firma SIKO GmbH. Bei dem Einsatz in Verbindung mit Fremdprodukten besteht für das • Verdrahtungsarbeiten dürfen nur spannungs- Gesamtsystem kein Garantieanspruch. frei erfolgen! •...
  • Page 2 Netzanschluss 24VDC ±20% Näherungs- schalter Abb. 4: Geräterückseite Tischgehäuse TG Abb. 2: Anschlussbelegung EG Geberanschluss: Der Anschluss erfolgt über die Alternativ zum mechanischen Referenzpunkt- 9-polige D-SUB Buchse an der Geräterückseite (siehe Abb. 4). MA47 Datum 16.06.2000 Art.Nr. 76671 Z.Nr. 8664049 Änd.Stand 201/00...
  • Page 3 Taste Ändern der Parameter: mit den Tasten 1. Programmiertaste Übernehmen/Speichern der Änderung: 2. Auswahltaste 'Wert' mit der -Taste, die Parameter werden dann 3. Auswahltaste 'Stelle' weitergeschaltet. 4. Speichertaste Abb. 5: Tastenfunktionen MA47 Datum 16.06.2000 Art.Nr. 76671 Z.Nr. 8664049 Änd.Stand 201/00...
  • Page 4 Uhrzeigersinn positiv zählend RFS (Schließerfunktion). "E" entgegen dem Uhrzeigersinn posi- _rEF_ Referenzwert: Absoluter Bezugs- tiv zählend punkt (Referenzpunkt) des Messsy- _Ind_ Indextyp: Referenzmarke, die auf stems. Der Wert wird gesetzt, wenn MA47 Datum 16.06.2000 Art.Nr. 76671 Z.Nr. 8664049 Änd.Stand 201/00...

  • Page 5: Manuelle Referenzierung

    Die Anzeige kann damit Mit den Pfeiltasten kann der Wert geändert "genullt" werden, wenn zuvor als Referenzwert 0 werden. programmiert wurde. Mit Drücken der -Taste wird der Wert über- nommen und gespeichert. MA47 Datum 16.06.2000 Art.Nr. 76671 Z.Nr. 8664049 Änd.Stand 201/00...

  • Page 6: Automatische Referenzierung

    Inkrementale Messanzeige MA07 Abb. 7: Prinzipaufbau Referenzierung Hinweis zur Referenzpunktjustage Fahren Sie die Antriebsspindel exakt an die Stelle, die dem Referenzwert entspricht, den Sie zuvor nach Abschnitt 8 programmiert haben. Der MA47 Datum 16.06.2000 Art.Nr. 76671 Z.Nr. 8664049 Änd.Stand 201/00...

  • Page 7: Installation

    • Check all lines and connections before swit- • Warranty can only be claimed for components ching on the equipment. supplied by SIKO GmbH. If display MA47 is used together with other products, the warranty Interference and distortion for the complete system is invalid.
  • Page 8 I-Signal N.C. N.C. N.C. N.C. Fig. 3: Rear panel (type EG) Connection of reference switch: via rear socket and in accordence with the connection diagram below (fig. 4). Pin no. Function MA47 Datum 16.06.2000 Art.Nr. 76671 Z.Nr. 8664049 Änd.Stand 201/00...

  • Page 9: Programming Mode

    The keys’ functions depend upon the operating 6. Programming mode mode (see description ‘Programming mode’ and Display MA47 is pre-programmed to standard ‘Input mode’). The keys are pressed singly or in values at our works. If the order defines custo- pairs (two together).

  • Page 10: Input Mode

    „rEF“. index pulse. "hAnd" Manual reset of the counter by ac- Use the arrow keys to enter a new value. tivating input RFS (closing function). MA47 Datum 16.06.2000 Art.Nr. 76671 Z.Nr. 8664049 Änd.Stand 201/00...

  • Page 11: Manual Calibration

    If key has not been pressed and no value has active been entered during approx. 30 seconds, MA47 Fig. 6: Signal types for calibration returns automatically to display mode. Precondition: Menu point (oFF_F) in pro- drive gramming mode must be programmed to "EIn" .

  • Page 12: Troubleshooting

    Message: blinking display of value 00000 Description: operating voltage too low Elimination: check voltage supply Message: blinking decimal point. Description: MA47 cannot be calibrated to the programmed offset/reference value. Elimination: MA47 is in ‘incremental measure- ment’ mode; press key to change to absolute measurement.
