Benutzerinformation

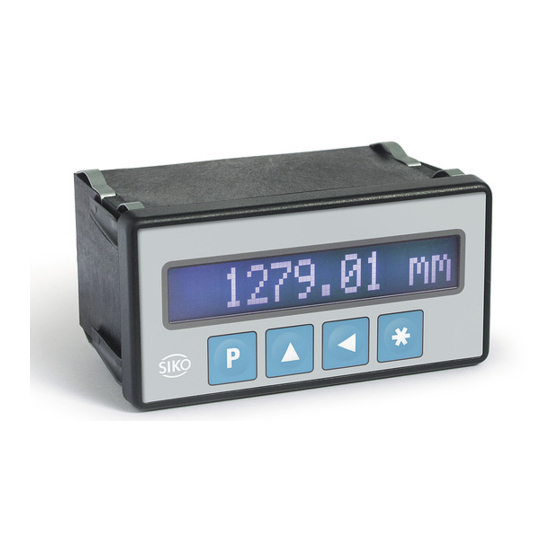

MA100
Magnetbandanzeige
DEUTSCH
1. Sicherheitshinweise
• Lesen Sie vor der Montage und der Inbetrieb-
nahme dieses Dokument sorgfältig durch. Be-
achten Sie zu Ihrer eigenen Sicherheit und der
Betriebssicherheit alle Warnungen und Hinwei-
se.
• Ihr Produkt hat unser Werk in geprüftem und
betriebsbereitem Zustand verlassen. Für den
Betrieb gelten die angegeben Spezifikationen
und die Angaben auf dem Typenschild als
Bedingung.
• Garantieansprüche gelten nur für Produkte
der Firma SIKO GmbH. Bei dem Einsatz in
Verbindung mit Fremdprodukten besteht für
das Gesamtsystem kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenom-
men werden. Für weitere Fragen steht Ihnen
die Firma SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Vari-
antennummer. Die Lieferpapiere ordnen jeder
Variantennummer eine detaillierte Bestellbezeich-
nung zu.
MA100
Datum 08.06.1999
3. Mechanische Montage
Die Montage darf nur gemäß der angegebenen
IP-Schutzart vorgenommen werden. Die Anzei-
ge muss ggfs. zusätzlich gegen schädliche
Umwelteinflüsse, wie z.B. Spritzwasser, Staub,
Schläge, Temperatur geschützt werden.

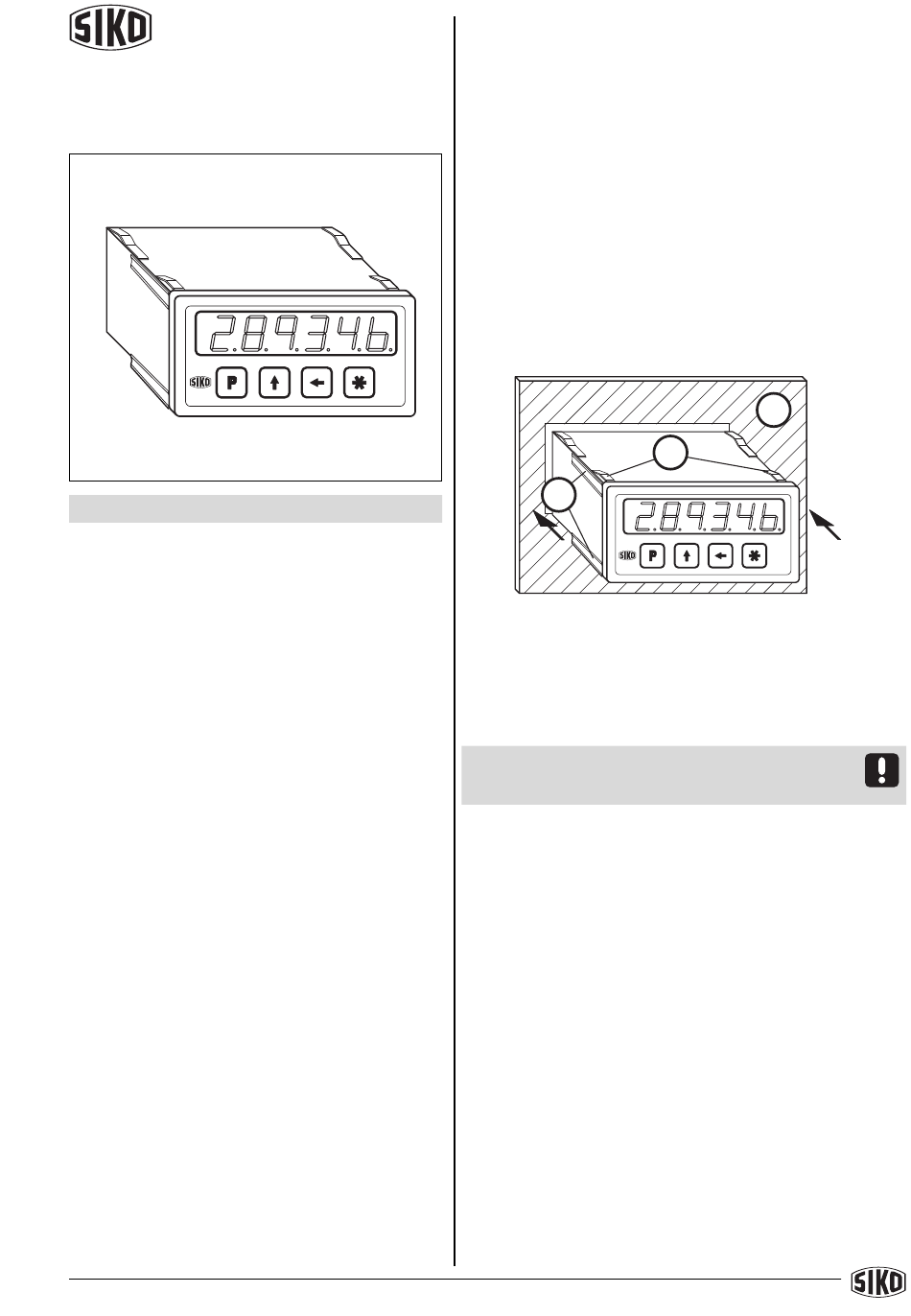

Einbaugehäuse EG
• Gerät in Schalttafelausschnitt (1) schieben bis
die Panel-Clips (2) das Gehäuse lose halten.
Die seitliche Zentrierung (3) leicht andrücken
und das Gehäuse in den Ausschnitt (1) schie-
ben bis die Panel-Clips (2) vollständig einra-
sten.
3
Abb. 1: Einbau
Tischgehäuse TG
Zum Anschrauben des Gerätes können die
Gummifüße entfernt werden.
Achtung ! Die max. Einschraubtiefe von
6.5 mm muss unbedingt beachtet werden!
4. Elektrischer Anschluss
• Verdrahtungsarbeiten dürfen nur spannungs-
los erfolgen!
• Litzen sind mit Aderendhülsen zu versehen.
• Vor dem Einschalten sind alle Leitungsan-
schlüsse und Steckverbindungen zu überprü-
fen.
Hinweise zur Störsicherheit
Alle Anschlüsse sind gegen äußere Störeinflüs-
se geschützt. Der Einsatzort ist aber so zu
wählen, dass induktive oder kapazitive Stö-
rungen nicht auf die Anzeige oder deren
Anschlussleitungen einwirken können! Durch
geeignete Kabelführung und Verdrahtung kön-
nen Störeinflüsse (z.B. von Schaltnetzteilen,
Motoren, getakteten Reglern oder Schützen)
vermindert werden.
Art.Nr. 79535
Z.Nr. 8664076
1
2
Änd.Stand 213/99
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MA100 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Siko MA100

Summary of Contents for Siko MA100

  • Page 1 6.5 mm muss unbedingt beachtet werden! Bedingung. 4. Elektrischer Anschluss • Garantieansprüche gelten nur für Produkte der Firma SIKO GmbH. Bei dem Einsatz in • Verdrahtungsarbeiten dürfen nur spannungs- Verbindung mit Fremdprodukten besteht für los erfolgen! das Gesamtsystem kein Garantieanspruch.
  • Page 2 ändert werden (z.B. durch Kabelverlängerun- gen). 4.1 Anschluss Einbaugehäuse EG Sensor Spannungsversorgung 230 VAC, 110 VAC 1 2 3 4 5 6 7 8 9 Spannungsversorgung 24 VDC/VAC Abb. 3: Anschlussbelegung TG MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...
  • Page 3 Es gibt zwei Betriebsarten, in denen das Gerät mittels der Tastatur beeinflusst werden kann: 1. Programmiermodus: Einmalige Einrichtung der Anzeige auf die Anwendung. 2. Eingabemodus: Funktionen, die während der normalen Anwendung benötigt werden. MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...
  • Page 4 1/1000 mm als Grundla- der Tastatur. ge. Der zu programmierende "EIn" Rücksetzfunktion wirksam Rechenfaktor FAC = anzuzei- "AUS" Rücksetzfunktion unwirksam gender Messbereich / Ge- samtverfahrweg [1/1000 mm]. _F_rEL Freigabe Kettenmaßfunktion. "EIn" Funktion wirksam MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...
  • Page 5 Rücksetzfunktion (Referenzieren) über den Referenzeingang Kurzzeitige Aktivierung (Schalten gegen GND) des Eingangs RESET z.B. durch einen Druck- taster oder eines Näherungsschalters. (Die Kon- taktart des Schalters wird über den Parameter _rFS_ programmiert.) MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...
  • Page 6 3/6 "yyyyy>" EEPROM auslesen, Rxxxx 5/1 ">" Tastenfreigaben dezimal. 16bit xxxx 0=aus, 1=ein xx=00...63 Adresse 1.Ziffer:Rücksetzen yyyyy=Wert über Tastatur 2.Ziffer:Kettenmaß Dxx_yyyyy9/1 ">" EEPROM beschreiben 3.Ziffer:REF-Eingabe xx=00...63 Adresse 4.Ziffer:OFF-Eingabe yyyyy=Wert MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...
  • Page 7 _AUFL_ Auflösung 0.01 _rEF_ Referenzwert 000.00 _OFF_ Offsetwert 000.00 _dP_ Nachkommastelle 0.00 _ZAEHL Zählrichtung _F_SEt Freigabe Rücksetzen EIn _F_rEL Freig. Kettenmaß _F_rEF Freig. Ref.Wertänd. _F_OFF Freig. Offsetkorrektur AUS _SPr_ Sprache dEUt MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...

  • Page 8: Anhang: Parameterliste

    Sprache dEUt, EnGL _bAud_ Baudrate Schnittstelle: 300, 600, 1200, 2400, 4800, 9600, 19200, SchALt _oG_ oberer Grenzwert:(nur bei Option Schaltausgänge ‘SchALt’) -199999...999999 _uG_ unterer Grenzwert: (nur bei Option Schaltausgänge ‘SchALt’) -199999...999999 MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...

  • Page 9: Installation

    • Check all lines and connections before swit- • Warranty can only be claimed for compon- ching on the equipment. ents supplied by SIKO GmbH. If the system is used together with other products, the warranty Interference and distortion for the complete system is invalid.
  • Page 10 = +12V (for reference switch) Description N.C. RS232, RS485, RXD RXD / DÜB RS232, RS485, TXD TXD / DÜA N (230/110 VAC), GND (24 VDC/VAC) L (230/110 VAC), U (24 VDC/VAC) MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...

  • Page 11: Programming Mode

    The MA02/1 is either pre-programmed to stan- A1=_uPL_ dard values at our works or, if the order defines customer-specific parameters, these will be PIN 3 pre-programmed at SIKO. Enter programming PIN 2 mode for parameter modification / programming. PIN 1 Normally programming is only necessary at initial installation.

  • Page 12: Parameter Description

    Up to 4 digits _CodE_ Code input: for special after the comma are possible. functions _dir_ Direction: counting direction of the measuring system "UP" upward "dn" downward MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...

  • Page 13: Input Mode

    Press the two arrow keys simultaneously Message / Effect: Decimal point blinking / to activate incremental measurement function. MA100 cannot be referenced (calibrated) Description: Display is still in incremental • The display is zeroed. measurement function • Decimal point is blinking.

  • Page 14: Application Examples

    _F_OFF offset value enable x=0...4 _SPr_ language EnGL 2/1 ">" Enter type of refe- rence switch x=0: closing contact x=1: opening contact 2/1 ">" Language x=0: German x=1: English MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...

  • Page 15: Appendix: Parameter List

    's baudrate: 300, 600, 1200, 2400, 4800, 9600, 19200, ActuAt _uPL_ upper limiting value: (only if option swichrd outputs "ActuAt") -199999...999999 _LoL_ lower limiting value: (only if option swichrd outputs "ActuAt") -199999...999999 MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...
  • Page 16 Werk / Factory: Weihermattenweg 2 D-79256 Buchenbach Telefon / Phone 0 76 61 / 3 94 - 0 Telefax / Fax 0 76 61 / 3 94 - 388 Internet www.siko.de MA100 Datum 08.06.1999 Art.Nr. 79535 Z.Nr. 8664076 Änd.Stand 213/99...
