Siko MA48 Quick Start Manual

Kurzanleitung
MA48

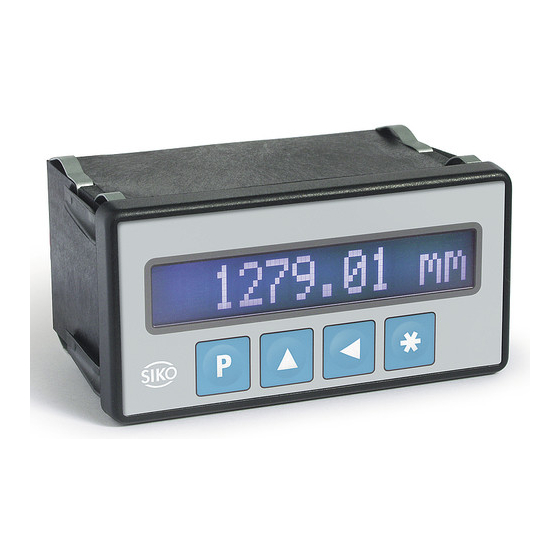

Messanzeige
Ausführlichere Dokumentationen unter
http://www.siko-global.com/p/ma48
Allgemeine Hinweise
Vor der Installation, einschließlich in Gefahrenbereichen, lesen Sie die Monta-
geanleitung (Download Internet). Sie enthält die Sicherheitsvorschriften, Hin-
weise und technischen Daten, die bei der Installation zu beachten sind. Ände-
rungen sind vorbehalten.
Vorsicht
Damit dieses Produkt zuverlässig funktioniert, muss es sachgemäß transpor-
tiert, aufbewahrt, positioniert und montiert werden. Es muss mit Sorgfalt
betrieben und gewartet werden. Nur entsprechend qualifiziertes Personal darf
dieses Produkt installieren und betreiben.
Sicherheitshinweise
Aus Sicherheitsgründen ist es wichtig, dass Sie die folgenden Punkte lesen und
verstehen, bevor Sie das System installieren:
• Installation, Anschluss, Inbetriebnahme und Wartung ist von Personal aus-
zuführen, das entsprechend qualifiziert ist.
• Es liegt in der Verantwortung des Kunden, dass das betreffende Personal vor
der Installation des Gerätes die Anweisungen und Richtungsangaben in die-
ser Anleitung und in der Montageanleitung versteht und befolgt.
• Es liegt in der Verantwortung des Kunden, sicherzustellen, dass der Messan-
zeige richtig angeschlossen und konfiguriert ist.
• Reparatur und Wartung ist nur von Personal durchzuführen, das von SIKO
besonders geschult wurde.
SIKO GmbH
Weihermattenweg 2 Telefon: + 49 7661 394-0
79256 Buchenbach Telefax: + 49 7661 394-388
www.siko-global.com Service: support@siko-global.com
MA48 · Datum 03.09.2019 · Art. Nr. 90045 · Änd. Stand 172/19

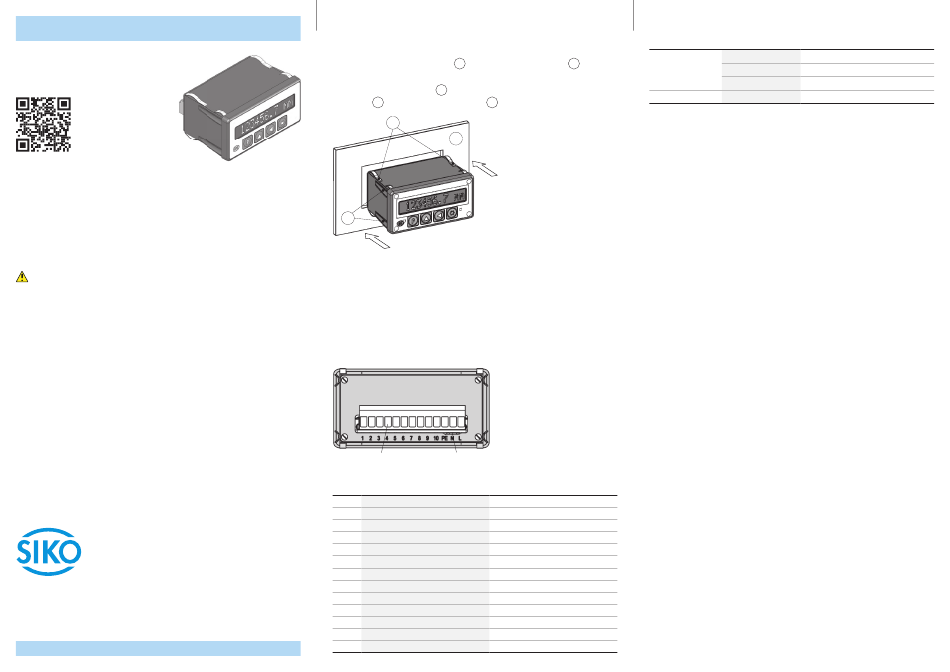

Montage Messanzeige
Für den Schalttafeleinbau gelten empfohlene Abmessungen entsprechend IEC
61554.
• Gerät in Schalttafelausschnitt schieben bis die Panel-Clips
1
Gehäuse lose halten.
• Die seitliche Zentrierung 3 leicht andrücken und das Gehäuse in den Aus-
schnitt 1 schieben bis die Panel-Clips 2 vollständig einrasten.
2
1
3
Elektrische Installation
Der Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Messanzeige oder dessen Anschlussleitung einwirken können!
• Das System in möglichst großem Abstand von Leitungen einbauen, die mit Stö-
rungen belastet sind. Schirmbleche oder metallisierte Gehäuse verwenden.
• Schützspulen müssen mit Funkenlöschgliedern beschaltet sein.
Anschlussbelegung
Litzenquerschnitt PE Anschluss für
≤2.5 mm² Flachsteckhülse
PIN Belegung PP/OC, OE Belegung LD, OP
1 +UB +UB
2 A A
3 nc /A
4 B B
5 nc /B
6 I I
7 nc /I
8 GND GND
9 RFS (masseschaltend) RFS (masseschaltend)
10 GND GND
PE PE PE
N N (230/115 V AC); 0 V (24 V DC) N (230/115 V AC); 0 V (24 V DC)
L L (230/115 V AC); +UB (24 V DC) L (230/115 V AC); +UB (24 V DC)
Technische Daten
Elektrische Daten
Betriebsspannung 24 V DC ±20 %
das
2
115 V AC ±10 %
230 V AC ±10 %
Stromaufnahme 60 mA
Ergänzung
bei 24 V DC, ohne Geber
