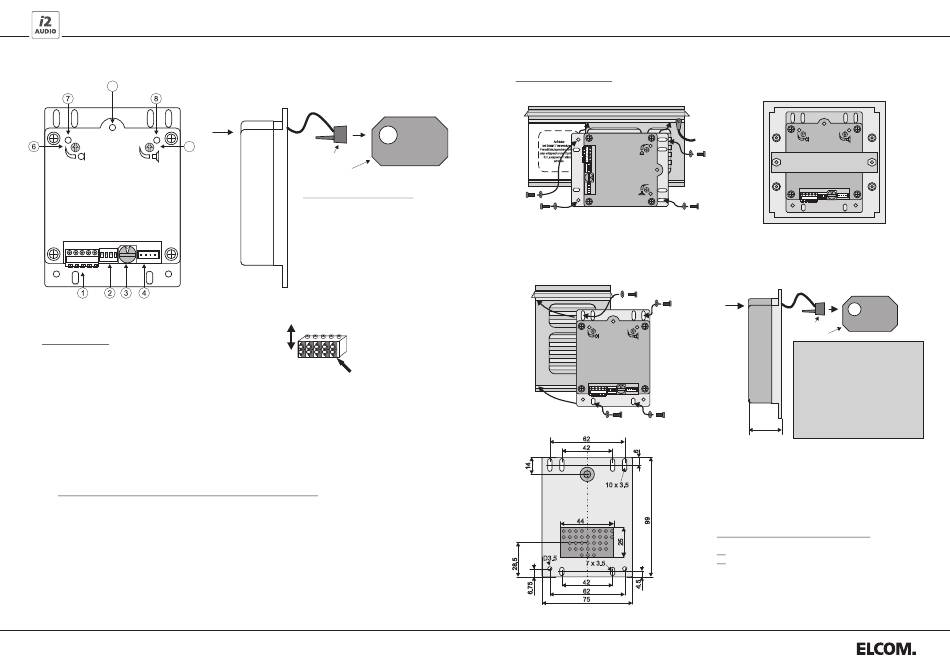

ELA-100 Türlautsprecher
9
5
ON
a b T T L
1 2 3 4
Beschreibung:
1.
Anschlussklemmen
Klemme a/b: ELCOM i2-BUS
Klemme T/T: potentialfreier Türöffner Schaltkontakt (max. 24V/1A)
Klemme L:
Lichttasteranschluß (Gegenpol Klemme a oder b)
2.
Betriebsartschalter
Schalter 1:
OFF = Audio-Türstation
Schalter 2:
OFF = Türöffnung nur bei Verbindung
Schalter 3:
OFF = Quittierungstöne ausgeschaltet
Schalter 4:
keine Funktion
3.
Drehcodierschalter
(rot)
Stellung 0-9: Adressen für Türlautsprecher im Hauptstrang
Stellung A-F: Adressen für Türlautsprecher im Nebenstrang (Laubengang)
ACHTUNG:
Adressen dürfen im Strang nicht doppelt vergeben werden.
4.
Anschluß für i2-BUS Tastenexpander (BTE-116)
5.
Lautstärkeregler
6.
Mikrofonregler
7.
Grüne LED: Sprechverbindung
8.
Rote LED:
Abgehender Ruf
9.
Öffnung zum Herausschieben des Mikrofons
AN_ELA-100_DE_110216
Mikrofon
Moosgummi
Montage: Briefkasten-Anlage
Zur Verbesserung der akustischen
Eigenschaften sollte das Mikrofon mittels
eines Schraubendrehers nach vorne
herausgeschoben, und mit beigefügten
Moosgummi direkt an der Schallein-
trittsöffnung befestigt werden.
Anschlussklemmblock abziehbar
Leiter anschließen:
Leiter einfach einstecken.
Ø
(Massivleiter
0,4-0,8mm)
Leiter lösen:
Orangenen Drücker betätigen.
Leiter herausziehen.
ON = Video-Türstation
ON = Türöffnung jederzeit
ON = Quittierungstöne eingeschaltet
Einbauhinweise
ELCOM Sprechgitter
Montage am ELCOM Sprechgitter mit Hilfe der
beigefügten Schrauben (M3x8).
ELCOM Sprechgitter
ON
a b T T L
1 2 3 4
62
42
10 x 3.5
44
D3.5
7 x 3.5
42
62
75
Technische Änderungen, Irrtümer und Druckfehler vorbehalten.
Hotline: hotline@elcom.de
Art.Nr.: 0221103
ESTA / MODESTA Stationen
Haltebügel
ON
a b T T L
1 2 3 4
Montage mittels Haltebügel
Briefkasten / Sprechfach
Mikrofon
Moosgummi
Achten Sie bei der Montage auf
freien Schallein- und austritt an
Mikrofon und Lautsprecher. Zur
Verbesserung der akustischen
Eigenschaften kann das Mikrofon
mit Hilfe eines Schraubendrehers
nach vorne herausgeschoben, und
mit beigefügtem Moosgummi direkt
an der Schalleintrittsöffnung
27,5
befestigt werden.
Bitte beachten Sie auch unsere bebilderten
Einbauanleitungen für die richtige Montage des
Türlautsprechers in diverse Fremdklingelplatten
oder -briefkastenanlagen wie z.B. RENZ oder JU.
Sie finden diese in unserem Downloadbereich unter:
http://www.elcom-portal.de/webexplorer/
und dort unter:
01
Technische Dokumente
07
Türstationen und Briefkästen
ELA_Anleitungen_Briefkasten_Einbau
