FARFISA INTERCOMS Project Series Technical Manual page 10

PUSH-BUTTON PANELS / TÜRSTATIONEN
Series
Mody
Serie
aaaaaaaaaaaaa

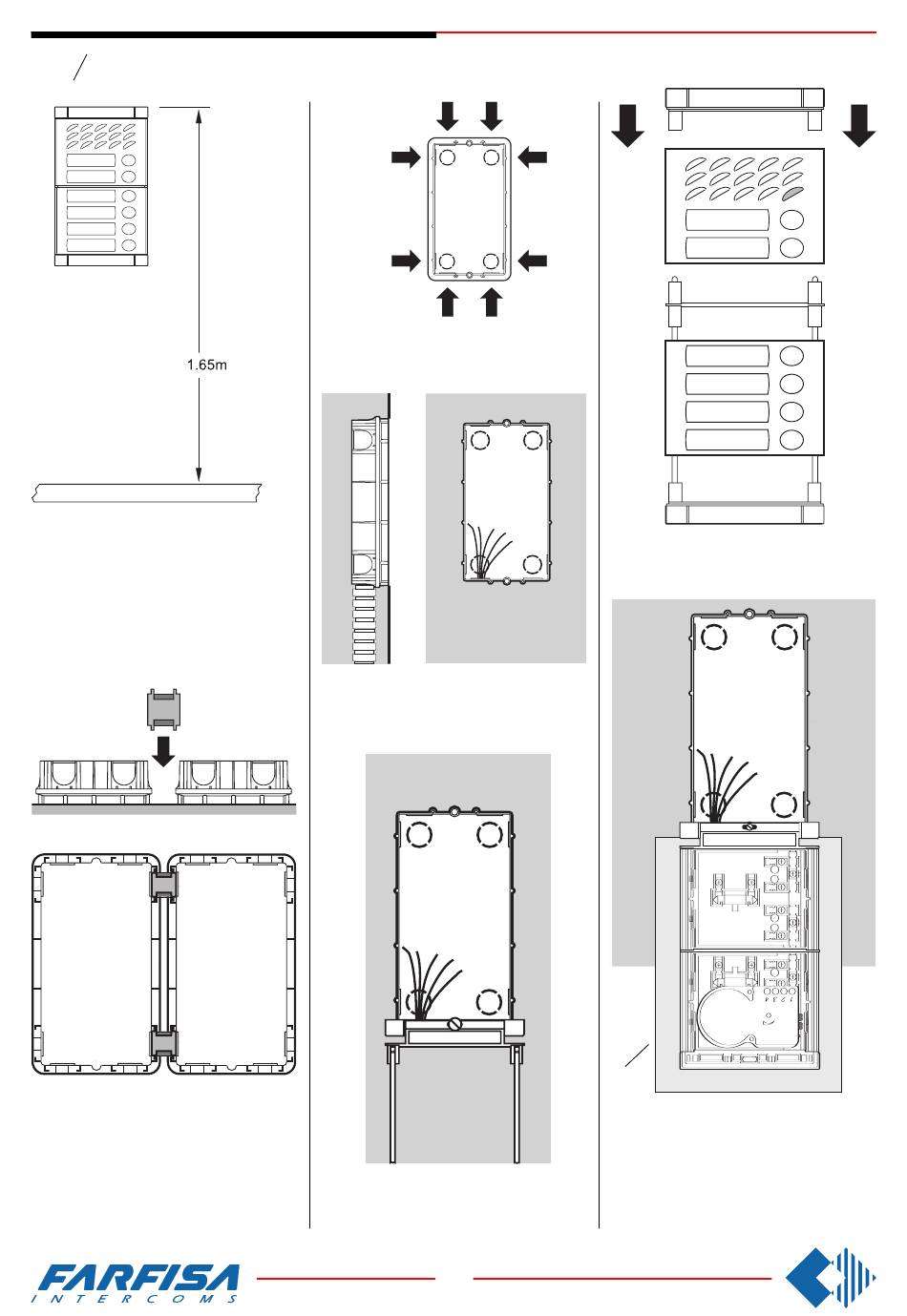

Recommended height of panel installation.
.
Empfohlene Einbauhöhe
Insertion of cable bush between back boxes.
The cable bushes must be inserted before
brickwork.
Einbau der Verbindungselemente mit Kabel-
durchführung zwischen den Unterputz-
gehäusen. Die Verbindungselemente müssen
vor den Einbau installiert werden.
Openings for cables.
Positionen der Kabeldurchführungen.
Flush mounting and cables placing.
Unterputzeinbau und Kabelzufuhr.
Mounting the frame bottom.
Untere Befestigung des Modulträgerrahmens.
8
8 GbD-'02
Mounting of button module.
Installation der Module.
(a)
Lower fixing of the module frame on back box.
It is advised to insert a protection (a) between
panel and wall while mounting.
Während der Verkabelung der Module ist der
Einsatz eines Schutzes (a) zwischen Modulen
und Mauer empfohlen.
