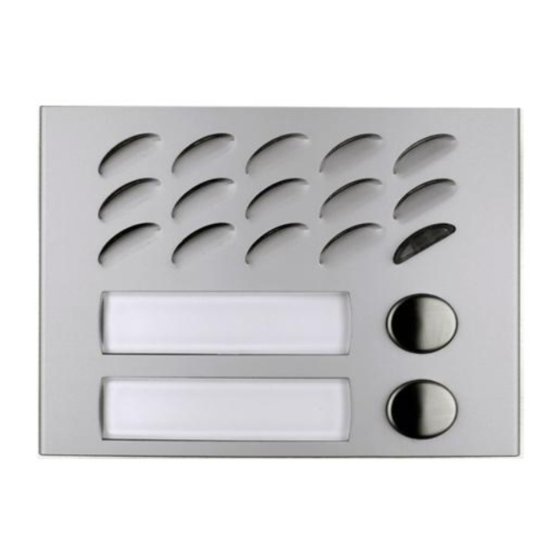

FARFISA INTERCOMS MD 10D Quick Start Manual

Art. MD 10D, MD 11D, MD 12D
Moduli con gruppo fonico per impianti citofonici 1+1 e videocitofonici 4+1
Modules with electric door speaker for 1+1 intercom systems and 4+1 videointercom systems
Modules avec le module phonique pour les installations d'interphonie 1+1 et vidéophonie 4+1
Módulos con el grupo fónico para las instalaciones de portero eléctrico 1+1 y de videoportero 4+1
Módulos com grupo fónico para instalações telefónicas de porta 1+1 e vídeo-portarias 4+1
Module mit Türfreisprecheinrichtung für 1+n Türsprechanlagen und 4+n Videosprechanlagen

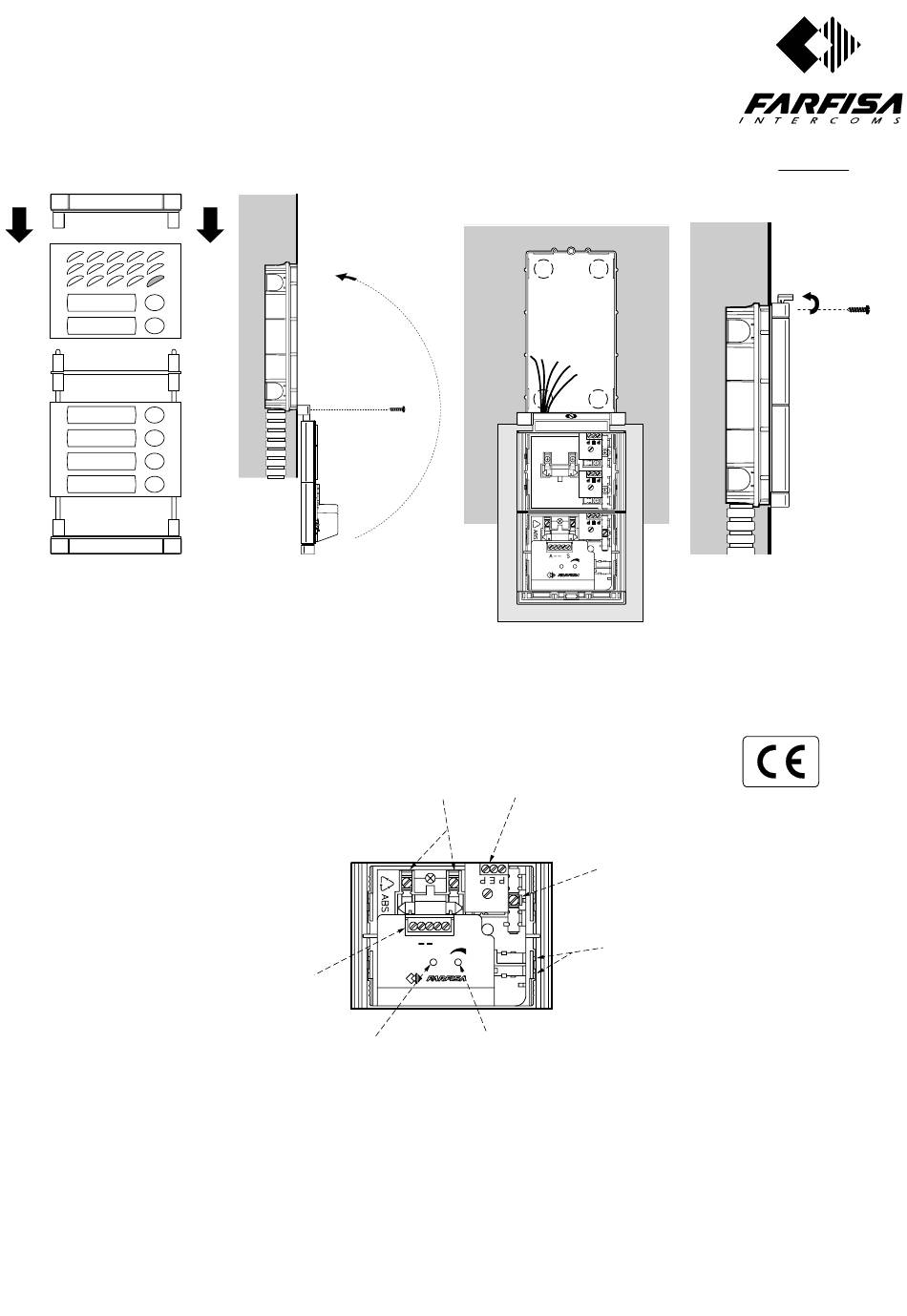

Morsetti
A Alimentazione 13Vca-70mA
-
Massa
1 Canale fonia ricezione-tra-
smissione/apriporta/chiamata
S Serratura
E Canale fonia ricezione-
trasmissione / apriporta
P Pulsante di chiamata
Morsettiera fonia/alimentazione/serratura
Terminals for audio/supplying/electric lock
Borniere pour phonie/alimentation/gâche électrique
Bornes fonía/alimentación/cerradura
Bornes linhas fónicas/alimentação/fechadura
Anschlußklemmen Sprechweg, Stromversorgung, Türöffner
Terminals
A Power supply 13VAC-70mA
-
Ground
1 Reception-transmission / door
releasing / call
S Electric lock
E Reception-transmission / door
releasing
P Call button
ACI srl Farfisa Intercoms • Via E. Vanoni, 3 • 60027 Osimo (AN) • Italy • Tel: +39 071 7202038 (r.a.) • Fax: +39 071 7202037 • e-mail: info@acifarfisa.it • www.acifarfisa.it
Morsetti lampade illumina-cartellini
Terminals for name plate lights
Bornes pour les lampes porte etiquettes
Bornes para las lámparas portaetiquetas
Bornes lâmpadas para-iluminação
Anschlußklemme für Beleuchtung
Regolazione innesco (effetto Larsen)
Anti-feedback (Larsen effect) adjustment
Réglage de l'effet Larsen
Regulación efecto Larsen
Regulação do efeito Larsen
Regelung Rückkopplungseffekt
Bornes
A Alimentation 13VAC-70mA
-
Masse
1 Ligne de réception-transmis-
sion / ouvre-porte / appel
S Gâche électrique
E Ligne de réception-transmis-
sion / ouvre-porte
P Bouton d'appel
ANTILOCALE
Morsettiera pulsanti
Call button terminals
Borniere des boutons-poussoirs
Bornes pulsadores
Bornes botões
Anschlußklemmen für Ruftasten
A 1 S
ANTILOCALE
Regolazione volume esterno
External volume adjustment
Réglage du volume extérieur
Regulación volumen exterior
Regulação Volume externo
Lautstärkeneinstellung für Lautsprecher
Terminales
A Alimentación 13Vca-70mA
-
Masa
1 Canal fonía recepción-trans-
misión / apriporta / llamada
S Cerradura
E Canal fonía recepción- trans-
misión / apriporta
P Pulsador de llamada
A A 1 S 1 S
Comune pulsanti di chiamata (morsetto C)
Call button common (connector C)
Commun des bouton-poussoirs (borne C)
Común pulsadores de llamada (terminal C)
Comun botões de chamada (borne C)
Anschlußklemme für Rufstrom (Klemme C)
Morsetti pulsante optional
Optional button terminals
Bornes du bouton supplémentaire
Bornes del pulsador opcional
Bornes botão suplementar
Anschlußklemme für Zusatztaste
Bornes
A Alimentação 13Vca-70mA
-
Massa
1 Canal fónico rècepção-trans-
missão/abre-porta/chamada
S Fechadura
E Canal fónico rècepção-
transmissão/abre-porta
P Botão de chamada
Mi 2144
Anschlußklemmen
A Stromversorgung 13Vac; 70mA
-
Masse
1 Sprechweg Ein-/Ausgang;
Türöffnung; Anruf
S Türöffner
E Sprechweg Ein-/Ausgang;
Türöffnung
P Ruftaste
