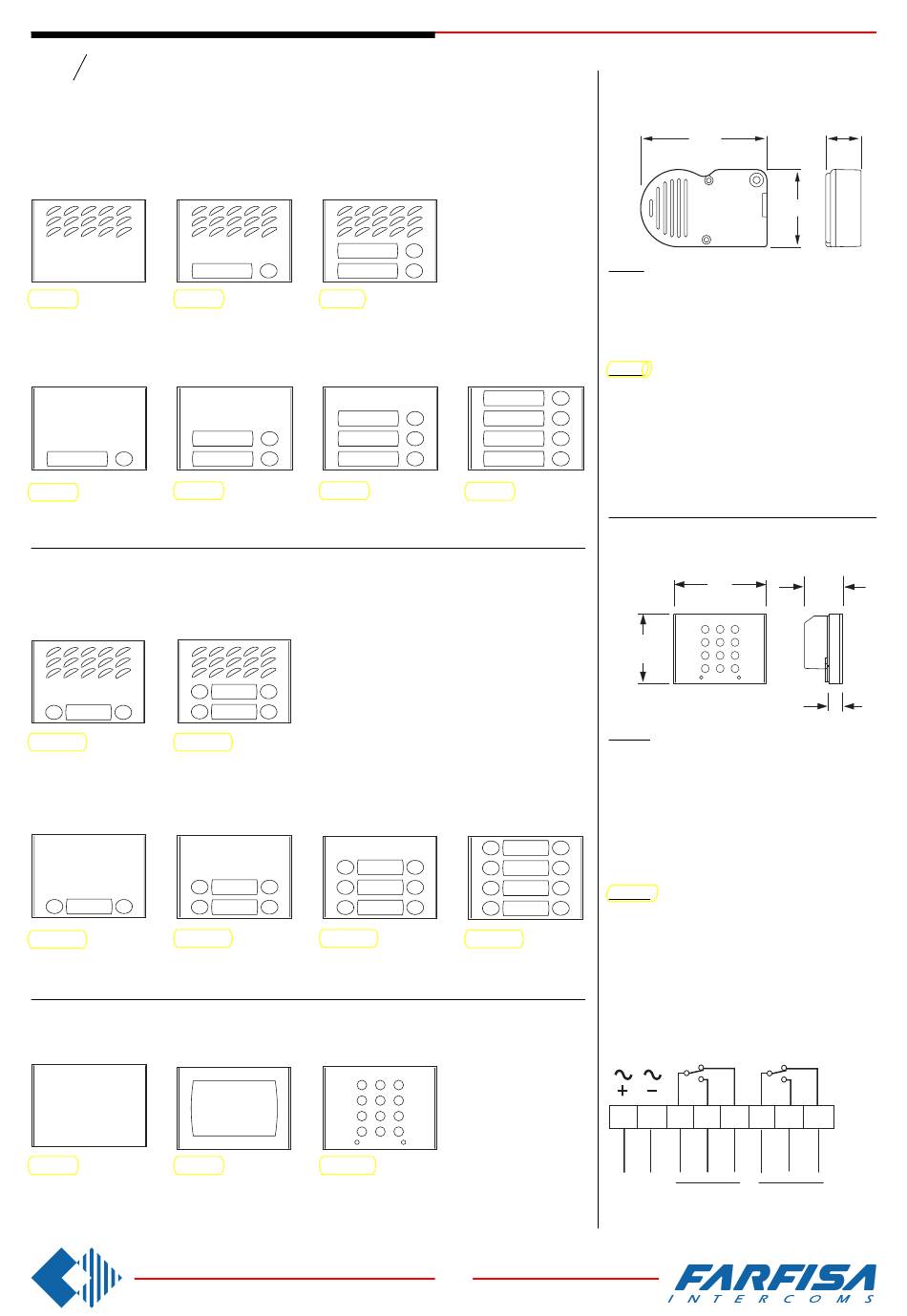

PUSH-BUTTON PANELS / TÜRSTATIONEN
Series
Mody
Serie
1 row push-button modules - Tastenmodule (Einfach)
Modules for electric door speaker (amplifier)
Module für Türlautsprecher
MD 10 MD 11
1call button
without call buttons
Mit 1 Ruftaste
Ohne Ruftasten
Button modules - Ruftastenmodule
MD 22
MD 21
2 call buttons
1call button
Mit 2 Ruftasten
Mit 1 Ruftaste
2 row push-button modules - Tastenmodule (Doppelt)
Modules for electric door speaker (amplifier)
Module für Türlautsprecher
MD 122 MD 124
2 call buttons 4 call buttons
Mit 2 Ruftasten Mit 4 Ruftasten
Button modules - Ruftastenmodule
MD 224
MD 222
4 call buttons
2 call buttons
Mit 4 Ruftasten
Mit 2 Ruftasten
Blank, number and access control modules
Leermodul, Informationsmodul und Codeschloßmodul
MD 20 MD 50
blank module number module
Leermodul Informationsmodul
MD12
2 call buttons
Mit 2 Ruftasten
MD 23
3 call buttons
Mit 3 Ruftasten
MD 226
6 call buttons
Mit 6 Ruftasten
1
50
4
7
A
FC 52P
access control keypad
Codeschloßmodul für Zutritts-
kontrolle.
MD 24
4 call buttons
Mit 4 Ruftasten
MD 228
8 call buttons
Mit 8 Ruftasten
2 3
5 6
8 9
0 B
7
8 GbD-'02
ELECTRIC DOOR SPEAKER (amplifier)
TÜRFREISPRECHEINRICHTUNG 4+n
Sprechanlagen
91
MD30. It consists of a double amplifier; trans-
mitter and receiver with adjustable volume.
Terminals
1 receiver 2 transmitter
3 power supply 6÷8Vdc 4 ground
MD30. Besteht aus einem zweifachen Verstär-
ker (Empfang- und Senderichtung) mit
Lautstärkeregelung für Lautsprecher und Mi-
krofon.
Anschlußklemmen
1 Sprechweg Empfangrichtung
2 Sprechweg Senderichtung
3 Gleichstromversorgung +6÷8 Vdc
4 Masse
ACCESS CONTROL KEYPAD
CODESCHLOßMODUL
124
1 2 3
4 5 6
90
7 8 9
A 0 B
FC52P. Access control keypad with 12 digits
and 2 relays for lock release. 4 programmable
access codes for each relay. Programmable
door opening time from 1 up 99 sec. for each
relay (or bistable operation of one relay). Acous-
tic confirmation for entered keys, accepted
program-mation and for wrong codes.
Power supply: 13VAC/DC-0.1A.
Contact rating: 12VAC-5A.
FC52P. Elektronische Tastatur mit 12 Tasten
und 2 Relais für die Zutrittskontrolle.
4 programmierbare Codes pro Relais.
Programmierbare Öffnungszeit von 1 bis 99
Sekunden pro Relais oder bistabiler Betrieb
des Relais 1. Akustische und visuelle Anzeige
bei Tastendruck, falscher Eingabe und Pro-
grammierung.
Stromversongung: 13Vca/cc-0,1A.
Max. Belastung: 12Vca-5A.
8 8 7 7 6 6 5 5 4 4 3 3 2 2
12Vca 12Vca
Relè 1
Relè 2
13Vac Relay 1 Relay 2
12Vcc 12Vcc
13Vdc Relais 1 Relais 2
25.5
55
45
19
1 1
