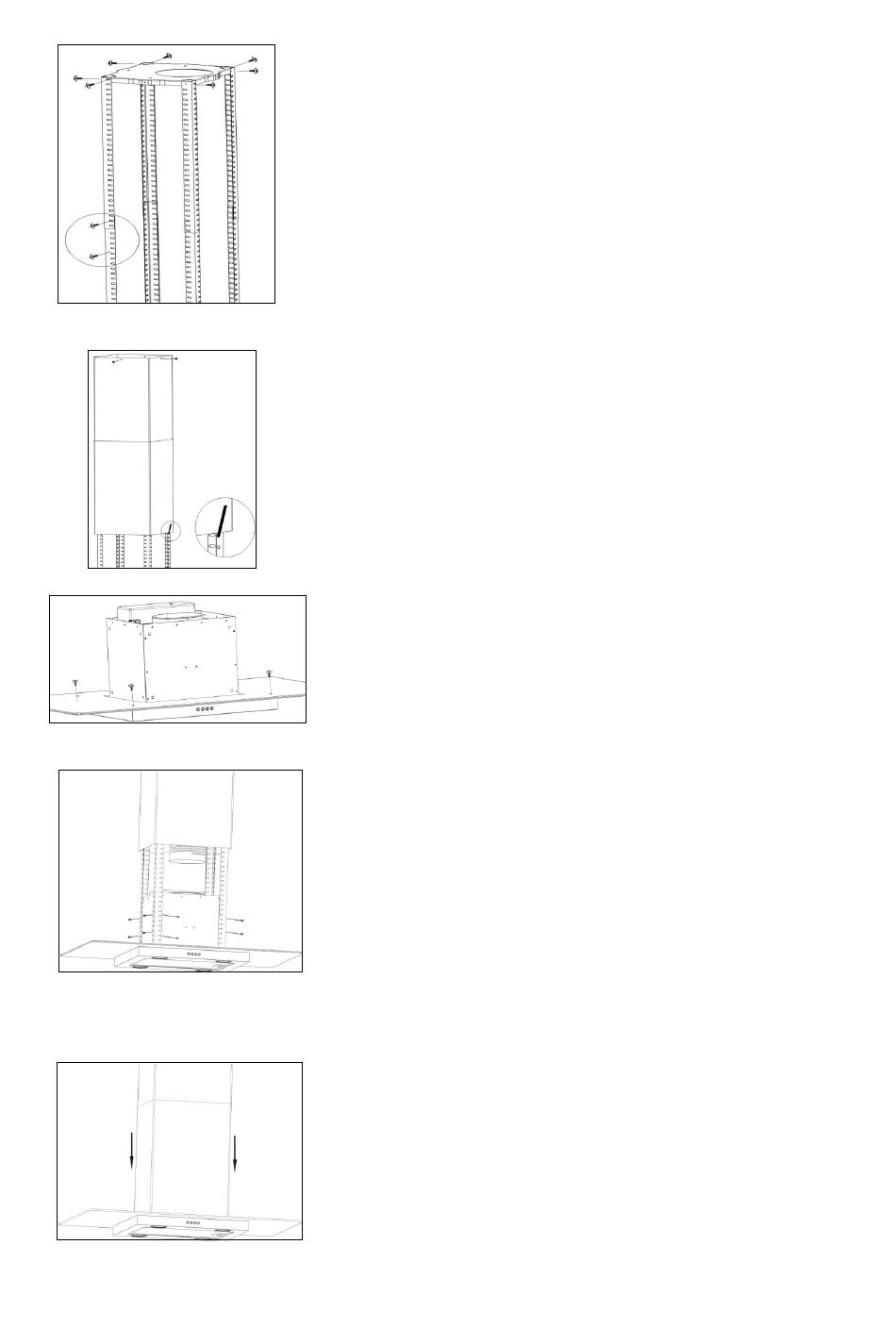

2. Buatkan lubang 17 cm untuk pipa extensible jika tudung hisap
akan menggunakan sistim ducting/exhaust. Lubangi semua
tanda yang ada pada template dengan menggunakan bor
berdiameter 8 mm. Kemudian pas ang plat holder dengan
dynabolt dan fischer. P asang 4 buah besi siku pada plat
holder dengan 8 buah sekrup M5 dan sekrup, kemudian
sambungkan 4 buah besi siku lainnya dengan
sekrup M5 dan sekrup serta atur panjang sambungan besi
siku sesuai jarak tudung hisap dengan kompo r (sambungan
antar besi siku tidak boleh kurang dari 100 mm).
3. Pasang pipa extensible pada lubang yang dibuat jika tudung
hisap akan digunakan dengan sistim ducting/exhaust.
4. Pasang cerobong atas pada plat holder dengan
sekrup, kemudian cerobong bawah merapat ke atas dan
pasang pengait untuk menahan sementara.
5. Pasang glass panel (untuk tipe tertentu) dengan
sekrup dan rubber ring sert a atur posisinya secara tepat.
6. Pasang body tudung hisap pada besi siku yang telah
terpasang dengan 16 buah sekrup M5.
Perhatian : Pada tahap ini proses pemasangan harus
dilakukan setidaknya oleh dua orang. 16 sekrup M5 harus
benar-benar terpasang dengan benar dan kuat.
7. Pasang pipa extensible pada spigot jika akan menggunak an
sistim ducting/exhaust kemudian turunkan cerobong bawah
dengan melepas pengait serta pastikan cerobong terpasang
dengan tepat pada body tudung hisap.
-
Sambungan listrik harus ses uai dengan persyaratan listrik yang
tercantum pada label yang terdapat di dalam cooker hood.
-
Periksalah apakah unit bisa berfungsi dengan baik dengan cara
memilih setiap level kecepatan dan menyala dan mematikan
lampu.
-
Gunakan bahan pembersih stainless dan sapukan pada bagian
unit yang terbuat dari stainless.
16 buah
4 buah
4 buah
Bahasa Indonesia 6
