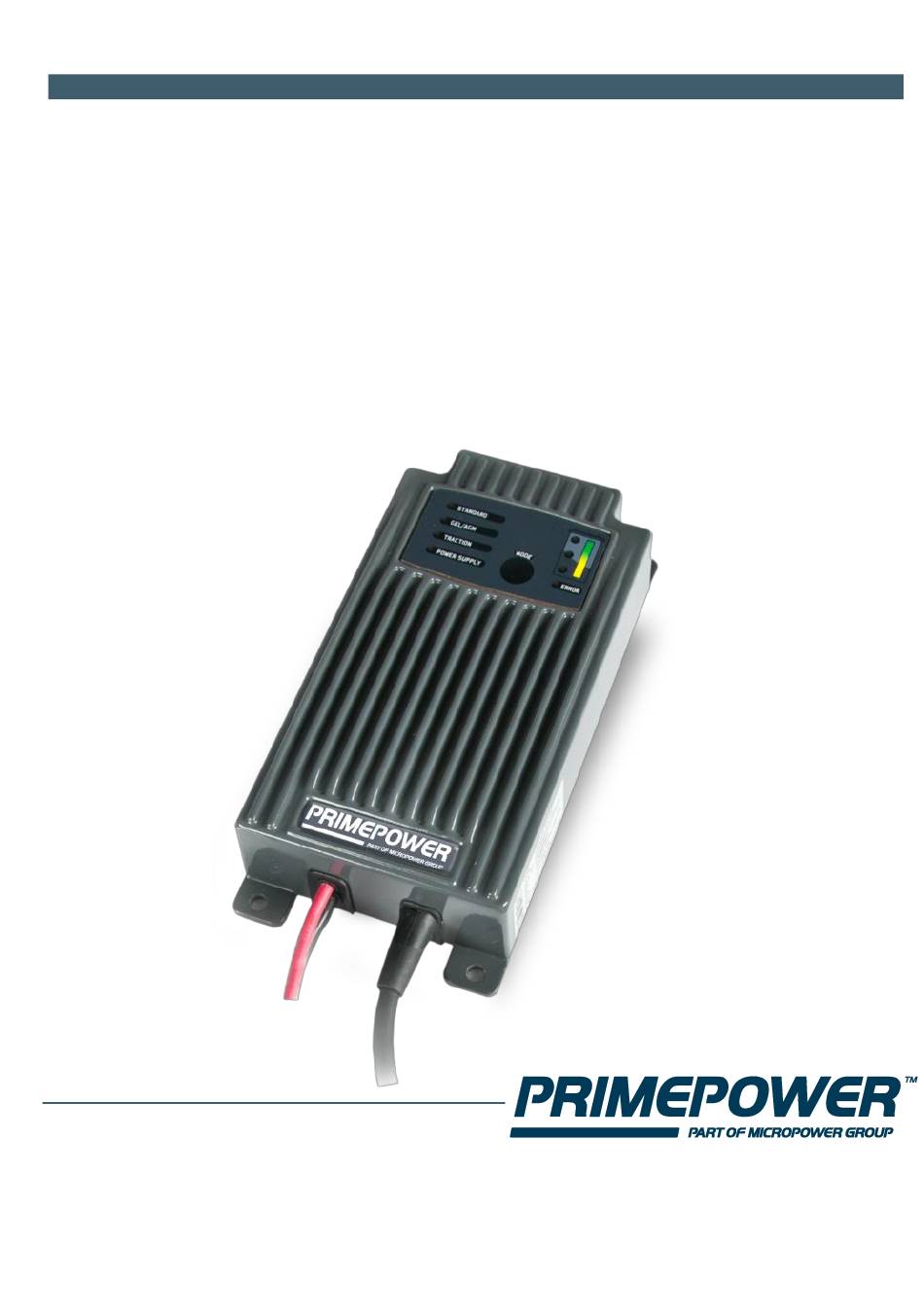

- Page 1 CHAMP PRO SERIES 12V/17A – 24V/12A 12V/30A – 24V/20A...
-
Page 2: Svensk Manual
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 SVENSK MANUAL VIKTIG INFORMATION De tekniska uppgifter, information och illustrationer har noggrant sammanställts och motsvarar produktens status vid tidpunkten för tryckning. Tillverkaren förbehåller sig rätten att förbättra eller ändra i produkten, specifikationer och dokumentation när som helst utan ett föregående meddelande, förutsatt att det inte anses nödvändigt av tekniska skäl. -
Page 3: Table Of Contents
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 INNEHÅLL SVENSK MANUAL ................................1 VIKTIG INFORMATION ............................... 1 ANVÄNDARANVISNIG ............................... 3 Generellt ..................................3 Installation ..................................3 Funktion ..................................3 LADDNINGSINDIKERING ..............................4 LADDNINGSKURVOR ................................. 5 TEKNINSK SPECIFIKATION ..............................7 INKLUDERAT I PAKETET .............................. -
Page 4: Användaranvisnig
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 ANVÄNDARANVISNING • Läs denna anvisning innan laddaren tas i bruk • Batteriladdning skall ske i ventilerat utrymme • Vid laddning, anslut först pluskablaget till batteriet, sen minuskablaget till chassit. Därefter ansluts laddaren till 230VAC •... -
Page 5: Laddningsindikering
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 LADDNINGSINDIKERING DIOD FÖRKLARING HÄNDELSE Gul nedre lysdiod Batteriladdningen startar med max ström – I Fas. Allt eftersom batteriet återladdas sjunker strömmen. Laddningstiden bestäms av batteriets storlek och urladdningsgrad. Gul mitten lysdiod När tröskelvärdet (Ibr, I brake) nås startar den interna timern U2 fasen som håller kvar den högre laddningsspänningen (std 14,4V/28,8V) i 4 timmar. -
Page 6: Laddningskurvor
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 LADDNINGSKURVOR chAmp laddaren är konstruerad för uppladdning av öppna- och ventilreglerade batterier i olika storlekar. Man väljer enkelt laddningskurva på ”Mode” knappen på laddarens framsida. STANDARD BATTERI (STD) Idavägen 11 SE-352 46 +46 470 72 74 95 support@primepower.se... - Page 7 CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 GEL/AGM BATTERIER TRAKTIONÄRA BATTERIER Idavägen 11 SE-352 46 +46 470 72 74 95 support@primepower.se...
-
Page 8: Tekninsk Specifikation
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 TEKNISK SPECIFIKATION Dimensioner (L x W x H) 198 x 98 x 47 mm Vikt 1,7Kg Användningstemperatur – 25 C > +40 Ingående växelspänning 230VAC – 50Hz (begränsad effekt <200V) Volt/Ström alternativ 12V/17A resp. -
Page 9: Batterityper, Celler & Rekommenderad Kapacitet
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 BATTERITYPER, CELLER & REKOMMENDERAD KAPACITET LADDARE BATTERITYP CELLER REKOMENERAD KAPACITET champ PRO 12/17 Bly-syra batterier 50-220Ah champ PRO 24/12 Bly-syra batterier 40-200Ah champ PRO 12/30 Bly-syra batterier 100-400Ah champ PRO 24/20 Bly-syra batterier 80-300Ah GARANTI... -
Page 10: Manual, English
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 MANUAL, ENGLISH CRITICAL INFORMATION The technical data, information and illustrations have been carefully compiled and corresponds to the product status at the time of printing this manual. The manufacturer reserves the right to improve or modify the product, specifications and documentation at any time without prior notice, provided that it is not considered necessary for technical reasons. -
Page 11: User Manual
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 USER MANUAL • Read this instruction before the charger is taken into use • Keep this manual within easy reach for the user of this battery charger • During charging, the batteries must be placed in a well-ventilated area •... -
Page 12: Charging Indicators
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 CHARGING INDICATORS DIODE EXPLANATION EVENT Yellow lower diode The charging process will start with max power – I Phase. The current will drop as the battery is recharged. The charging time is determined by the battery size and the degree of discharge. -
Page 13: Charging Curves
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 CHARGING CURVES The chAmp Charger is designed for charging open- and valve-regulated batteries of different sizes. You can easily choose charging curves on the “Mode” button. STANDARD BATTERIES (STD) GEL/AGM BATTERIES TRACTIONARY BATTERIES Idavägen 11 SE-352 46... -
Page 14: Technical Specification
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 TECHNICAL SPECIFICATION Dimensions (L x W x H) 198 x 98 x 47 mm Weight 1,7Kg Ambient temperature – 25 C > +40 Mains voltage 90-230VAC – 0-100Hz (<200V limited power) Rated voltage/current 12V/17A resp. -
Page 15: Types, Cells & Rated Capacity
CHAMP PRO SERIES MANUAL 12/17 – 24/12 – 12/30 – 24/20 TYPES, CELLS & RATED CAPACITY CHARGER BATTERY TYPE NUMBER OF CELLS RATED CAPACITY champ PRO 12/17 Lead acid batteries 50-220Ah champ PRO 24/12 Lead acid batteries 40-200Ah champ PRO 12/30 Lead acid batteries 100-400Ah champ PRO 24/20... - Page 16 P0990229_rev6 Idavägen 11 SE-352 46 +46 470 72 74 95 support@primepower.se...
