2
Einstellschrauben für Sonnenblende (2x)
3 Halter
4
Halterungsschrauben (2x) und Unterlegscheiben (2x)
5
Stabilisierungsschraube
6
Schraube und Unterlegscheibe für Kamera
7
Alarmausgang
8
Netzwerkkabel
9
Kabeldurchführung
10 Sicherheitsdrahtlasche
11 Kabeldurchführungen (2x)
12 Untere Abdeckung
13 Netzwerkanschluss (PoE IN)
14 Status-LED
15 Schalter für Kaltstart
16 Halterungsadapter

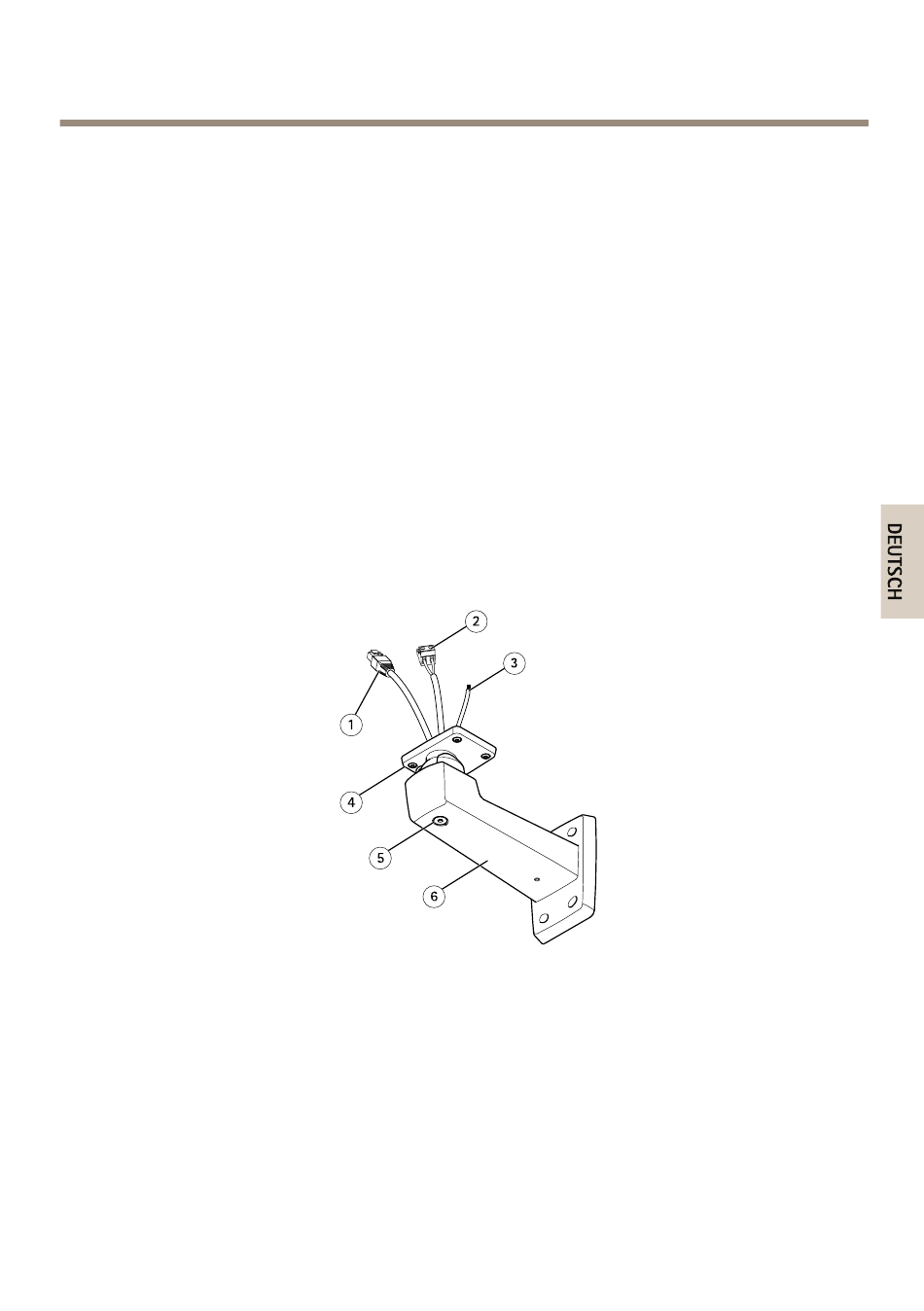

Wandmontage
1
Netzwerkkabel (durch Wandhalterung führen)
2
Stromkabel (durch Wandhalterung führen) (für Produkte mit Stromanschluss)
3
Erdungskabel (durch Wandhalterung führen) (für Kameragehäuse mit
Masseschraube)
4
Schraube T20 (4x)
5
Einstellschraube T30 für Halterung
6
Wandhalterung
