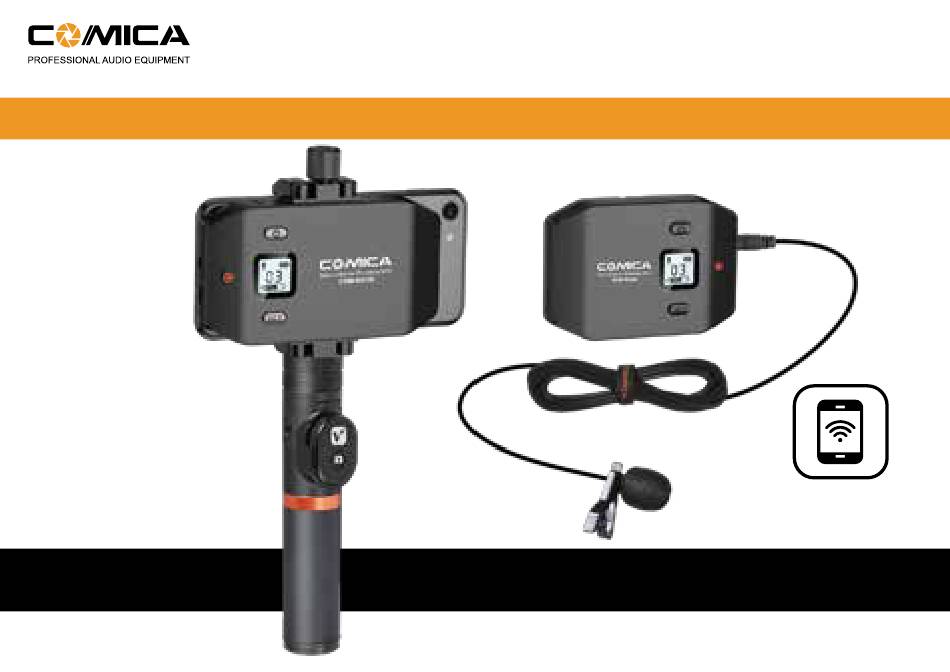

- Page 1 CVM-WS50 6-channels Smartphone Wireless Microphone FOR SMARTPHONE USER MANUAL...
- Page 3 Foreword Thank you for purchasing Comica WS50 6-channels smartphone wireless microphone. WS50 is a creative wireless microphone for smartphone with built-in mobile phones holders. With built-in lithium polymer batteries, it uses UHF wireless technology and high-resolution LCD code screen, comes with six channels in total, stepless adjustable volume at receiving end, and integrated into power monitoring, audio dynamic display bar, real-time monitoring and other functions;...
-
Page 4: Main Features
Main Features . 6 Channels, Working Distance Up to 60m (In Open Area, 30m in Barrier Area) ； . Built-in Metal Material Smartphone Holder； . LCD Screen for Displaying Channels and Audio Status； . Stepless Volume Adjustment； . Real-time Audio Monitor； . - Page 5 Notice . This product is compatible with both IOS and Android system, and when used with the iphone 7 or above, you need to use the original adapter cable; . For smart phones with IOS system (Iphones), this Mic works well either in Audio or Video mode;...
-
Page 6: Packing List
Packing List Main Body: Transmitter Receiver Electronic Grip Ordinary Grip Tripod on Table (Only for WS50A) (Only for WS50B) (Only for WS50C) Accessories: 1. 3.5mm Audio Mic 2.TRRS Audio Output Cable 3. USB Charging Cable 4. Belt Clip 5. Wind Muff 6. - Page 7 Components and Instruction Components Transmitter 1.Set Button for Channel Selection 2.On-off/Muting Button 3.Working Status Indicator Light 4.Mic Audio Input Socket/ Reset Hole 5.Micro USB Charging Socket 6.Belt Clip Hole 7.1/4 Thread at the Back The function of reset hole：When function program of the product is disorganized and unable to make normal adjustment or even shutdown, you can use an appropriate...
- Page 8 Receiver 1.Set Button for Channel Selection 2.Adjusting Screw 3.On/Off Button 4.Working Status Indicator Light 5.3.5mm Audio Output Socket/ Reset Hole 6.Micro USB Charging Socket 7.3.5mm Monitoring Socket 8.Smartphone Clamp 9.1/4 Thread at the bottom 10.1/4 Thread at the top 11.Volume Adjusting Button External light and other equipment can be used on 1/4 thread at the top;...
- Page 9 Ordinary Grip 1. 1/4 Screw Thread 2. 1/4 Thread at the Bottom...
- Page 10 Electronic Grip 1. 1/4 Screw Thread 2. Adjustable Screw 3. 1/4 Thread at the Bottom 4. Bluetooth Remote Controller 5. On-off/Function Button of the Remote Controller The bluetooth remote controller can be taken down for remote control； Bluetooth remote controller supports both IOS and Android system；...
- Page 11 Tripod on Table 1. 1/4 Screw Thread 2. Adjustable Screw 3. Stretchable Tripods 4. Direction Control Switch...
- Page 12 Screen Display Instruction Transmitter: Normal Recording Muting Power Indication Channel Audio Dynamic Display Bar Receiver: Normal recording Power Indication Channel Audio Dynamic Display Bar...
- Page 13 Function Button Instruction Long Press Power On/Off On-off//Muting Button Muting Mode (Take effect when the screen is Short Press lighted up） Channel Selection（0~5 Channel） Transmitter Set Button Short Press （Take effect when the screen is lighted up） Insert the Mic line / Mic Input / Insert a small Audio Recording / Reset...
- Page 14 Indicator Light Instruction Green Light Keeps On Normal Working Status Red Light Keeps On Muting Mode Transmitter Red Light Flickers Low-power reminder Green Light Flickers Channel doesn’t match with the transmitter Receiver Green Light Keeps On Channels matches Red Light Flickers Low-power reminder Blue Light Flickers Grip doesn’t match with the smartphone...
- Page 15 Installation and Usage Transmitter: 1.Connect the belt clip to the connection hole 2.Long press the power button to turn on the transmitter Power button...
- Page 16 3.Insert the 3.5mm audio input line into the “Mic”socket “Mic”socket 4.Target the Mic to the audio source and check whether the transmitter is working properly according to the audio display bar on the screen Audio Dynamic Display Bar...
- Page 17 5. Short press set button to select the channel Channel “set”button...
- Page 18 Receiver: 1.Rotate the four clamps, then adjust the screw to appropriate height, install the phone in the neutral position; connect one end (black) of the audio output line to OUTPUT socket, the other end (gray TRRS) to mobile phone audio input socket; A 3.5mm headset can be inserted in real-time monitoring socket according to the need.
- Page 19 2.Long press the power button to turn on the receiver； Power Button 3.Short press set button to make channel consistent with the transmitter, and adjust the volume to the optimal status through the volume adjusting wheel； volume adjusting wheel Transmitter Channel Receiver Channel When the receiver channel matches the transmitter, the...
- Page 20 4.Can be extendable for connection with LED light or other auxiliary equipment; 5.Go for the normal audio recording;...
- Page 21 Electronic Grip: 1.Connect the 1/4 screw thread of the electronic grip to the 1/4 thread of the receiver, then fix the receiver through the adjusting screw; fix the receiver through the adjusting screw...
- Page 22 2.Long press the power button to turn on the grip; Power Button 3.Turn on the bluetooth of the phone, match with the bluetooth named 'Viewflex - H', then you can use your smartphone for recording. China Mobile In photo shooting mode, press the remote controller for photo taking;In video mode, press the remote controller to start video, and press again to finish.
- Page 23 Tripod on Table: 1. Connect the receiver with the tripod through the 1/4 screw thread, fix the receiver by adjusting the adjustable screw, press the direction control switch to adjust the direction; receiver fix the through the adjusting screw press the direction control switch to adjust the direction...
-
Page 24: Specification
Specification Transmitter: Channels 6（0~5） Wireless Frequency 520.00MHz ~ 526.00MHz Signal / Noise ＞65dB Antenna 1/4 Wavelength Wire Antenna Transmitting Power 10dBm Stray Radiation ＜-60dBc Sound Delay ＜20ms Audio Distortion ＜0.5% Audio Input Socket 3.5mm socket Batteries Polymer Lithium Battery 3.7V 1150mAH Endurance 8 Hours Micro USB... - Page 25 Receiver: Channels 6（0~5） 520.00MHz ~ 526.00MHz Wireless Frequency Signal / Noise ＞65dB Antenna 1/4Wavelength Wire Antenna Receiving Sensitivity -95dBm Sound Delay ＜20ms Audio Distortion ＜0.5% Frequency Response 20Hz ~ 18KHz Audio Input Socket 3.5mmSocket Polymer Lithium Battery 3.7V 1150mAH Batteries Endurance 8 Hours Charging Socket...
- Page 26 Bluetooth Electronic Grip: Bluetooth Version Effective Distance Battery CR2032 x 1 Auto power-off time with no operation 10 minutes Dimension 35 x 25 x 8.4mm...
- Page 27 CVM-WS50 CVM-WS50 6频手机专用无线麦克风 FOR SMARTPHONE 用户使用说明书...
- Page 29 前言 感谢您购买Comica/科唛WS50手机专用无线麦克风。 WS50是一款创意型内置手机夹手机专用无线麦克风，此款麦克风内置聚合物锂电池，采用 UHF无线调频技术及LCD高清段码屏，共计6频道、接收端无级可调音量，并融入了电量检测、 拾音动态显示、实时监听等多种功能，工作距离高达60米（有障碍的地方30米）， 辅助您手机 进行视频录制并达到专业级视听效果。 为保证产品的顺畅使用及安全，请在使用前严格阅读本说明书，并正确组装及操作。...
- Page 30 产品主要功能 .6频，工作距离可达60m（空旷距离，有障碍距离可达30m）； .一体式金属材质手机夹； .LCD 显示屏可显示频道及声音动态； .无级音量可调； .可实时监听； .可延展外接LED灯、手柄、脚架、冷靴等； .内置可充电锂电池； .轻便方便携带； 锂电池 LCD段码屏 无级音量可调 实时监听 6频道 工作距离 一体式金属 高达60m 材质手机夹 WS50A附加功能：可拆卸电子手柄，智能化视频控制； WS50B附加功能：可拆卸普通手柄 WS50C附加功能：可以配套用于桌面直播的无线音频传输...
- Page 31 注意事项 .本产品兼容IOS和Android系统，搭配iPhone7以上手机使用时，需使用原厂转接线； .该麦克风配合IOS系统（Iphone）的手机使用时，在录音及视频模式下均可正常工作； .该麦克风配合Android（安卓）系统的手机使用时，录音模式下均可正常工作，视频模 式下部分手机会出现不兼容情况；（此时建议使用第三方视频软件，如：乐秀，美拍, 小影等） .为了避免使用过程中出现信号干扰，请将手机设置为飞行模式； .工作距离会受到周围环境的影响，使用过程中请尽量保持环境空旷无干扰，并关闭机 身自身的WIFI； .使用时接收器不要靠近其它的UHF频段发射器、无线电台等干扰设备； .请在干燥环境中对该产品进行储存； .不要在雨中或潮湿环境中使用该设备，否则会有短路的危险；...
- Page 32 包装清单 主体: 发射器 接收器 电子手柄 普通手柄 桌面三角架 （仅用于WS50A） (仅用于WS50B) (仅用于WS50C) 配件: 1. 3.5Mic音频输入线 2. TRRS音频输出线 3. USB 充电线 4. 腰带夹 5. 防风毛 6. 便携包 7. 说明书 8. 保修卡...
- Page 33 部件介绍及说明 部件介绍 发射器 1.Set调频按键 2.开关/静音按键 3.工作状态指示灯 4.Mic音频输入接口/复位孔 5.Micro USB充电接口 6.腰带夹插孔 7.1/4螺口 复位孔作用：当产品功能程序出现紊乱无 法进行正常调节甚至无法关机时，可使用 适当的锥形工具插入复位孔下按进行功能 复位。...
- Page 34 接收器 1.Set调频按键 2.调节螺母 3.开/关按键 4.工作状态指示灯 5.3.5mm音频输出接口/复位孔 6.Micro USB充电接口 7.3.5mm监听接口 8.手机固定夹 9.底部1/4螺口 10.顶部1/4螺口 11.音量调节旋钮 顶部1/4螺口可外接补光灯等其他设备; 底部1/4螺口可用来接手柄方便拍摄; 复位孔作用：当产品功能程序出现紊乱无 法进行正常调节甚至无法关机时，可使用 适当的锥形工具插入复位孔下按进行功能 复位。...
- Page 35 普通手柄 1.1/4螺牙 2.底部1/4螺孔...
- Page 36 电子手柄 1.1/4螺牙 2.调节螺盘 3.蓝牙遥控器 4.遥控器开关/功能按键 5.底部1/4螺口 蓝牙遥控器可以取下来进行远程操控； 蓝牙遥控器支持IOS 和 Android 系统；...
- Page 37 桌面三角架 1.1/4螺牙 2.调节螺盘 3.可张缩脚架 4.方向调节开关...
- Page 38 屏显说明 发射器: 正常收音模式 静音模式 电量 频道 音量动态显示条 接收器: 收音模式 电量 频道 音量动态显示条...
- Page 39 按键说明 长按 开机/关机 开关/静音按键 短按 静音（开背景灯后生效） 发射器 Set按键 短按 调频（0 5频道）（开背景灯后生效） 插入复位细针/ 复位孔/Mic输入 功能复位/录音 插入Mic输入线 长按 开机/关机 开关按键 Set按键 短按 调频（0 5频道）（开背景灯后生效） 插入复位细针/ 接收器 复位孔/音频输出孔 功能复位/音频输出 插入音频输出线 音量调节按键 左右轮播 调节音量大小 长按2秒 开机 拍照模式下按一下拍照；视频录制模式 开关按键 短按 下按一下开始录制，再按停止 电子手柄 长按2秒 连拍3秒 与手机配对成功后 长按6秒...
- Page 40 指示灯定义 绿灯常亮 正常工作 红灯常亮 静音 发射器 红灯闪烁 电池低电 绿灯闪烁 未与发射器连接 绿灯常亮 与发射器链接成功 接收器 红灯闪烁 电池低电 蓝灯闪烁（开机后） 没有与手机配对成功 电子手柄 绿灯闪烁 拍照/录像...
- Page 41 安装及使用 发射器: 1. 将腰带夹安装到发射器背部 2. 长按电源开关打开发射器 电源开关...
- Page 42 3. 将3.5mm音频输入线插入“Mic”接口 “Mic”接口 4. 将Mic对准音源，根据屏幕上的音量指示条检测发射器是否正常工作 音量动态显示条...
- Page 43 5. 短按set按键选择频道 频道 “set”按键...
- Page 44 接收器: 1.旋转手机夹的四个卡爪，逆时针旋转调整螺母至合适高度，将手机安装在卡槽内，将 音频输出线一端（黑色）接入OUTPUT接口，另一端（灰色TRRS）端接入手机音频输入 接口；根据需要可将3.5mm耳机接入监听口进行实时监听；...
- Page 45 2.长按电源开关打开接收器； 电源开关 3.短按set设置频道与发射器一致，并通过音量调节按键VOL将音量调至最佳状态； 音量调节旋钮“VOL” 接收器频道 发射器频道 “set”按键 接收器频道与发射器匹配成功 时，绿灯常亮。...
- Page 46 4. 可外接LED补光灯等辅助设备； 5. 进行视频拍摄中的音频录制；...
- Page 47 电子手柄: 1.将电子手柄的1/4螺牙与接收器的螺口相连，通过调整螺盘对接收器进行固定； 调整螺盘对 接收器进行固定...
- Page 48 2.长按2秒开关按键开机； 开关按键 3.打开手机蓝牙，找到对应名称为“Viewflex-H”的蓝牙进行配对，蓝牙匹配成功后， 打开手机上的视频进行录制； 拍照模式下，按遥控器开关按钮进行拍照； 视频模式下，按一下开启视频录制，再按关闭视频录制；...
- Page 49 桌面三脚架: 1.将接收器的1/4螺口与桌面三脚架的螺牙相连，通过调整螺盘对接收器进行固定，按 下方向调节开关可调整合适的角度； 调整螺盘对 接收器进行固定 按下方向调节 开关可调整合适的角度...
- Page 50 产品规格 发射器: 频道数 6（0 5） 载波频率 520.00MHz 526.00MHz 信噪比 ＞65dB 天线 1/4波长导线天线 发射功率 10dBm 杂散辐射 ＜-60dBc 声音延迟 ＜20ms 音频失真 ＜0.5% 音频输入接口 3.5mm接口 电池 内置聚合物锂电3.7V 1150mAH 续航时间 8小时 充电接口 Micro USB 尺寸 85 x 59 x 16.3 mm 工作温度 0℃ +50℃ 存储温度...
- Page 51 接收器: 频道数 6（0 5） 载波频率 520.00MHz 526.00MHz 信噪比 ＞65dB 天线 1/4波长导线天线 接收灵敏度 -95dBm 声音延迟 ＜20ms 音频失真 ＜0.5% 频率响应 20Hz 18KHz 音频输入接口 3.5mm接口 内置聚合物锂电3.7V 1150mAH 电池 续航时间 8小时 充电接口 Micro USB 尺寸 104 x 57.6 x 16.3mm 0℃ +50℃ 工作温度 存储温度 -20℃...
- Page 52 蓝牙电子手柄: 蓝牙版本 有效距离 10米 电池 CR2032 x 1 无操作自动关机时间 10分钟 尺寸 35 x 25 x 8.4mm...
