Sunshower SOLO White Installation Manual

Panel
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual

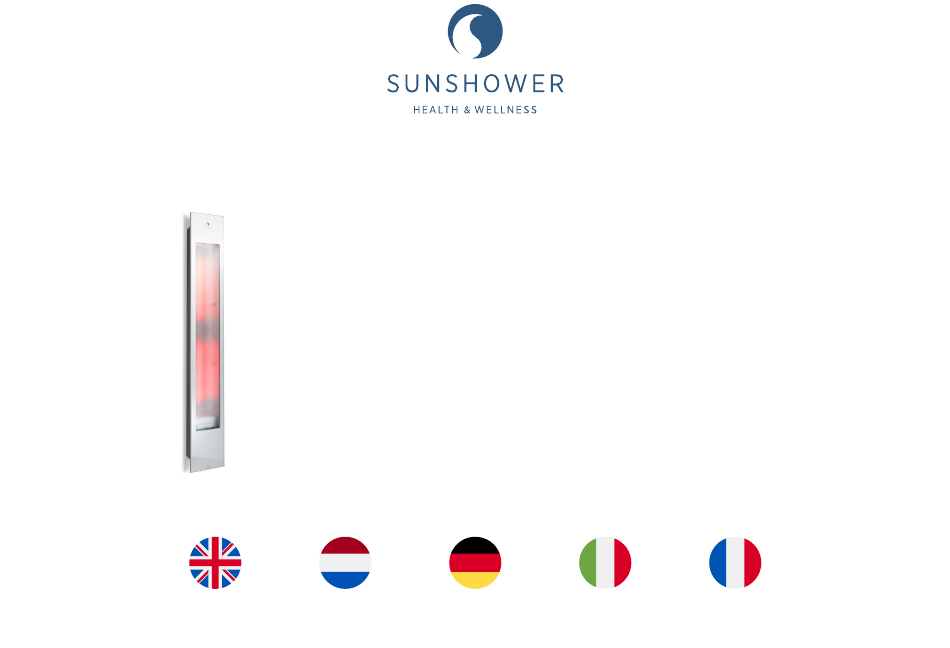

SOLO
WHITE / BLACK
INSTALLATION GUIDE
P. 2
P. 15
P. 28
P. 41
P. 54

Advertisement

loading
Need help?

Need help?

Do you have a question about the SOLO White and is the answer not in the manual?

Questions and answers

Related Manuals for Sunshower SOLO White

Summary of Contents for Sunshower SOLO White

  • Page 1 SOLO WHITE / BLACK INSTALLATION GUIDE P. 2 P. 15 P. 28 P. 41 P. 54...
  • Page 2 SOLO WHITE / BLACK ARTICLE NO 80076 ( WHITE 80066 ( BLACK INSTALLATION GUIDE...
  • Page 3 ELECTRICAL CONNECTION OF THE SUNSHOWER ONLY BE CARRIED OUT BY QUALIFIED ELECTRICIANS. INSTALLATION MUST BE CARRIED OUT IN ACCORDANCE SUNSHOWER IS NOT LIABLE FOR DAMAGE CAUSED BY WITH THE APPLICABLE INTERNATIONAL AND NATIONAL INCORRECT INSTALLATION. STANDARDS AND GUIDELINES. THE SUNSHOWER MUST BE PROTECTED BY A SEPARATE EARTH LEAKAGE CIRCUIT BREAKER (RCD) (SEE ELECTRICAL CONNECTION).
  • Page 4 CERTIFICATE OF CONFORMITY Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, The Netherlands hereby declares that: • These Sunshower products are IPX5 approved and specially designed for use and installation in zone 1. • The notified body DARE!! Measurements, an ISO17025 accredited institution for performing product certifications with registration number C447.
  • Page 5 PREPARATION BOX CONTENT NOT INCLUDED □ Measuring tape □ Screwdriver ( + ) □ Spirit level □ Sealant □ Pencil CABLE + BRACKETS + INSTALLATION SOLO CONNECTION SLEEVE INSTALLATION GUIDE SOLO | P1327 REV E...

  • Page 6: Measuring Tape

    PREPARATION DIMENSIONS INSTRUCTIONS This overview indicates the relevant dimensions for mounting the Sunshower. A bracket height of 52 cm is suitable for users up to a height of 190 cm. For taller users, dimension E should be calculated as follows;...

  • Page 7: Screwdriver( + )

    INSTRUCTIONS Mount the bottom bracket and the top bracket using the markings you made previously when deciding the Sunshower’s height. Check that the underside of the bracket is level and attach both brackets using the plugs and screws provided. The upper bracket can be mounted on either the right-hand or left-hand wall.
  • Page 8 ELECTRICAL CONNECTION INSTRUCTIONS This manual shows two options for connecting the Sunshower : Routing the cable through the wall to which the Sunshower is mounted. Routing the cable from the top to the Sunshower via a cable duct. In all cases, you must use a YMVK cable with a maximum diameter of 10 mm.
  • Page 9 Feed the cable through the hole and seal it carefully to ensure a watertight seal. Allow at least 60 cm of cable from the wall to the Sunshower. REQUIRED TOOLS □ Sealant 40 MM 1000 MM...
  • Page 10 Make sure that the cable duct is not trapped between the wall and the Sunshower. Allow at least 60 cm of cable from the wall to the Sunshower. REQUIRED TOOLS □ Cable duct 1000 MM INSTALLATION GUIDE SOLO | P1327 REV E...
  • Page 11 INSTALLATION SUNSHOWER PLACEMENT INSTRUCTIONS Place the Sunshower on the lower bracket (1). Make sure that the pins engage in the openings in the lower bracket. Hook the cord securely into the groove in the upper bracket (2). INSTALLATION GUIDE SOLO | P1327 REV E...
  • Page 12 Sunshower (1), or using a cable gland outside the shower (2). In both cases, make sure that 60 cm of cable remains between the Sunshower and the wall, so that it can be connected correctly. INSTALLATION GUIDE SOLO | P1327 REV E...
  • Page 13 INSTALLATION SUNSHOWER PLACEMENT INSTRUCTIONS Carefully push the Sunshower towards the wall (1) and tighten the bolt when the Sunshower’s bracket has slid underneath (2)(3). REQUIRED TOOLS □ Screwdriver ( + ) INSTALLATION GUIDE SOLO | P1327 REV E...
  • Page 14 Switch on the circuit or residual current circuit breaker. The on/off button on the Sunshower will flash briefly (do not touch the on/off button when it flashes; the Sunshower is calibrating). If the power button does not flash, check that the connector is correctly fitted.
  • Page 15 SOLO WHITE / BLACK ARTIKELNR 80076 ( 80066 ( ZWART INSTALLATIEHANDLEIDING...
  • Page 16 OVEREENSTEMMING MET DE GELDENDE INTERNATIONALE SUNSHOWER IS NIET AANSPRAKELIJK VOOR SCHADE EN NATIONALE NORMEN EN RICHTLIJNEN (BIJVOORBEELD VEROORZAAKT DOOR ONJUISTE INSTALLATIE. VOOR NEDERLAND: NEN 1010 – 701). DE SUNSHOWER MOET WORDEN BEVEILIGD DOOR EEN APARTE AARDLEKSCHAKELAAR (RCD) (ZIE ELEKTRISCHE AANSLUITING).
  • Page 17 Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Nederland verklaart hierbij dat: • dit Sunshower product IPX5 gekeurd en speciaal ontwikkeld is voor gebruik en installatie in de douche (zone 1) • dit product is getest is door DARE!! Measurements: een ISO17025...
  • Page 18 VOORBEREIDING ONDERDELEN DOOS NIET MEEGELEVERD □ Rolmaat □ Schroevendraaier ( + ) □ Waterpas □ Kit □ Potlood KABEL + BEUGELS + SOLO AANSLUITMOF MONTAGEZAKJE INSTALLATIEHANDLEIDING SOLO | P1327 REV E...
  • Page 19 VOORBEREIDING BEMATING INSTRUCTIES In dit overzicht vindt u de belangrijkste maten voor het monteren van de Sunshower. Voor gebruikers met een lengte tot 190 cm kan een onderbeugelhoogte van 52 cm worden gehanteerd. Voor lengtes daarboven wordt het volgende geadviseerd voor maat E;...
  • Page 20 Monteer de onderbeugel en de bovenbeugel met behulp van de markeringen die u heeft aangebracht aan de hand van de hoogtebepaling van de Sunshower. Controleer of de onderbeugel waterpas hangt en monteer beide beugels met de bijgeleverde pluggen en schroeven. De...
  • Page 21 De kabel via een kabelgoot langs bovenzijde naar de Sunshower leiden. Gebruik in alle gevallen een YMVK-kabel met een diameter van maximaal 10 mm. De Sunshower wordt geleverd met een kabel van 4 meter. Zie onderstaande tabel voor de twee verschillende aansluitmethoden.
  • Page 22 Dit kan zowel in de rechter- als linkermuur. Voer de kabel door het gat en kit deze af voor een waterdichte afsluiting. Zorg voor minimaal 60 cm kabel van de muur tot de Sunshower. BENODIGDHEDEN □ Kitspuit 40 MM 1000 MM...
  • Page 23 Let er hierbij op dat de kabelgoot niet klem komt te zitten tussen de muur en de Sunshower. Zorg voor minimaal 60 cm kabel van de muur tot de Sunshower. BENODIGDHEDEN □...
  • Page 24 INSTALLATIE PLAATSING SUNSHOWER INSTRUCTIES Plaats de Sunshower op de onderbeugel (1). Let er daarbij op dat de pennen in de openingen van de onderbeugel vallen. Haak het koord in de bovenbeugel (2). INSTALLATIEHANDLEIDING SOLO | P1327 REV E...
  • Page 25 INSTALLATIE ELEKTRISCHE AANSLUITING INSTRUCTIES Verbind de aangelegde bekabeling met de kabel van de Sunshower. Afhankelijk van de situatie kunnen de kabels verbonden worden middels een wartel achter de Sunshower (1), of met een wartel buiten de douche (2). Zorg er in beide gevallen voor dat...
  • Page 26 INSTALLATIE PLAATSING SUNSHOWER INSTRUCTIES Duw de Sunshower voorzichtig richting de muur (1) en schroef de bout vast wanneer de beugel van de Sunshower er onderdoor geschoven is (2)(3). BENODIGDHEDEN □ Schroevendraaier ( + ) INSTALLATIEHANDLEIDING SOLO | P1327 REV E...
  • Page 27 Schakel de groep of aardlekschakelaar in. De aan/uitknop op de Sunshower zal even knipperen (raak tijdens het knipperen de aan/uitknop niet aan, de Sunshower is aan het kalibreren). Wanneer de aan/uitknop stopt met knipperen is de Sunshower klaar voor gebruik.
  • Page 28 SOLO WHITE / BLACK ARTIKELNUMMER 80076 ( WEISS 80066 ( SCHWARZ INSTALLATIONSHANDBUCH...
  • Page 29 ERFOLGEN. FÜR SCHÄDEN DURCH NICHT FACHGERECHTE AUFSTELLORT GELTENDEN INTERNATIONALEN UND MONTAGE HAFTET SUNSHOWER NICHT. NATIONALEN NORMEN UND RICHLINIEN, WIE Z.B. DIN VDE 0100, ERFOLGEN. DER SUNSHOWER MUSS ÜBER EINEN SEPARATEN, BAUSEITIG VORZUSEHENDEN FEHLERSTROM- SCHUTZSCHALTER (RCD) ABGESICHERT WERDEN (SIEHE ELEKTROANSCHLUSS). Sunshower B.V.
  • Page 30 Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Niederlande erklärt hiermit, dass: • dieses Sunshower-Produkt iIPX5 zugelassen ist und speziell für den Einsatz und die Installation in der Dusche (Zone 1) entwickelt wurde. • dieses Produkt von DARE!! getestet wurde. Messungen: eine nach ISO17025 akkreditiertes Prüfanstalt zur Durchführung von Produktzertifizierungen unter...
  • Page 31 VORBEREITUNG DOSENTEILE NICHT IM LIEFERUMFANG ENTHALTEN □ Maßband □ Schraubendreher ( + ) □ Wasserwaage □ MS Polymer □ Bleistift KABEL + BÜGELS + SOLO ANSCHLUSSMUFFEN MONTAGEBEUTEL INSTALLATIONSHANDBUCH SOLO | P1327 REV E...
  • Page 32 VORBEREITUNG DIMENSION ANWEISUNGEN In dieser Übersicht finden Sie die relevanten Maße für die Montage der Sunshower. Für Benutzer bis 190 cm kann eine Halterungshöhe von 52 cm verwendet werden. Für größere Benutzer wird darüber hinaus für Maß E folgendes empfohlen;...
  • Page 33 BÜGEL MONTIEREN ANWEISUNGEN Montieren Sie die untere und obere Halterung anhand der Markierungen, die Sie bei der Höhenbestimmung der Sunshower vorgenommen haben. Überprüfen Sie, ob die untere Halterung waagerecht ist und montieren Sie beide Halterungen mit den mitgelieferten Dübeln und Schrauben.
  • Page 34 über einen Kabelkanal zur Sunshower. Verwenden Sie in jedem Fall ein YMVK-Kabel mit einem maximalen Durchmesser von 10 mm. Die Sunshower wird mit einem Kabel von 4 Metern geliefert. In der folgenden Tabelle finden Sie die beiden verschiedenen Anschlussmethoden. SEITE 35...
  • Page 35 Loch in der Wand führen. Bei diesem Verfahren kann ein Anschlusskabel von außerhalb der Duschkabine oder des Sunshower- Kabels verwendet werden. Bohren Sie ein 10 mm Loch in die Wand in der dargestellten Höhe. Dies kann in der rechten oder linken Wand erfolgen.
  • Page 36 Montieren Sie den Kabelkanal an/ in der Wand und führen Sie das Kabel durch. Achten Sie darauf, dass der Kabelkanal nicht zwischen der Wand und der Sunshower eingeschlossen ist. Verlegen Sie mindestens 60 cm Kabel von der Wand bis zur Sunshower.
  • Page 37 INSTALLATION SUNSHOWER-MONTAGE ANWEISUNGEN Montieren Sie die Sunshower auf die untere Halterung (1). Achten Sie darauf, dass die Stifte in die Öffnungen der unteren Halterung fallen. Hängen Sie das Kabel in die obere Halterung (2) ein. INSTALLATIONSHANDBUCH SOLO | P1327 REV E...
  • Page 38 Verbinden Sie die verlegten Kabel mit dem Sunshower-Kabel. Je nach Situation können die Kabel über eine Kabelverschraubung hinter der Sunshower (1) oder über eine Kabelverschraubung außerhalb der Dusche (2) angeschlossen werden. Achten Sie in beiden Fällen darauf, dass noch 60 cm Kabel zwischen...
  • Page 39 INSTALLATION SUNSHOWER-MONTAGE ANWEISUNGEN Drücken Sie die Sunshower vorsichtig in Richtung Wand (1) und ziehen Sie die Schraube an, wenn die Sunshower-Halterung darunter durch geschoben wird (2) (3). ARBEITSMATERIALIEN □ Schraubendreher ( + ) INSTALLATIONSHANDBUCH SOLO | P1327 REV E...
  • Page 40 Taste während des Blinkens, die Sunshower kalibriert). Wenn die Ein-/Aus-Taste nicht blinkt, überprüfen Sie, ob der Stecker richtig montiert ist. Testen Sie, ob die Sunshower ordnungsgemäß funktioniert, indem Sie sie mit der Ein-/Aus- Taste einschalten. Drücken Sie die Ein-/Aus-Taste erneut, um die Sunshower auszuschalten.
  • Page 41 SOLO WHITE / BLACK ARTICOLO N 80076 ( BIANCO 80066 ( NERO MANUALE DI INSTALLAZIONE...
  • Page 42 ELECTRICAL CONNECTION OF THE SUNSHOWER ONLY BE CARRIED OUT BY QUALIFIED ELECTRICIANS. INSTALLATION MUST BE CARRIED OUT IN ACCORDANCE SUNSHOWER IS NOT LIABLE FOR DAMAGE CAUSED BY WITH THE APPLICABLE INTERNATIONAL AND NATIONAL INCORRECT INSTALLATION. STANDARDS AND GUIDELINES. THE SUNSHOWER MUST BE PROTECTED BY A SEPARATE EARTH LEAKAGE CIRCUIT BREAKER (RCD) (SEE ELECTRICAL CONNECTION).
  • Page 43 CERTIFICATO DI CONFORMITÀ Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Paesi Bassi dichiara che: • Questo prodotto Sunshower è approvato IPX5 ed è specificatamente creato per l’uso e l’installazione in doccia (zona 1). • Questo prodotto è testato da DARE!! Misure: ente certificatore accreditato ISO17025 per l’esecuzione di certificazioni di prodotto con numero di...
  • Page 44 PREPARAZIONE CONTENUTO DELLA SCATOLA NON INCLUSO □ Metro □ Cacciavite ( + ) □ Livella □ Sigillante □ Matita CAVO + STAFFE + SACCHETTO DI SOLO GIUNTI DI CHIUSURA MONTAGGIO MANUALE DI INSTALLAZIONE SOLO | P1327 REV E...
  • Page 45 PREPARAZIONE DIMENSIONE ISTRUZIONI Di seguito sono indicate le relative misure per il montaggio della Sunshower. Nel caso di statura fino a 190 cm, è possibile utilizzare una staffa di 52 cm. Per stature superiori, per la misura E si raccomanda quanto segue:...
  • Page 46 Montare la staffa inferiore e la staffa superiore facendo riferimento ai punti contrassegnati in base all’altezza stabilita per l’installazione della Sunshower. Verificare che la staffa inferiore sia perfettamente orizzontale e montare entrambe le staffe con i tasselli e le viti in dotazione.
  • Page 47 Sunshower. In ogni caso, utilizzare un cavo YMVK con un diametro massimo di 10 mm. La Sunshower è fornita di cavo di 4 metri. Vedere la tabella seguente per i due diversi metodi di collegamento.
  • Page 48 Inserire il cavo nel foro e sigillarlo per una tenuta stagna. Assicurarsi che la lunghezza del cavo dalla parete alla Sunshower sia pari ad almeno 60 cm. STRUMENTI RICHIESTI □ Sigillante 40 MM...
  • Page 49 Assicurarsi che la canalina non rimanga incastrata tra il muro e la Sunshower. Assicurarsi che la lunghezza del cavo dalla parete alla Sunshower sia pari ad almeno 60 cm. STRUMENTI RICHIESTI □ Canalina 1000 MM...
  • Page 50 INSTALLAZIONE POSIZIONAMENTO SUNSHOWER ISTRUZIONI Posiziona la Sunshower sulla staffa inferiore (1). Assicurarsi che i perni rientrino nelle aperture della staffa inferiore. Agganciare il cavo alla staffa superiore (2). MANUALE DI INSTALLAZIONE SOLO | P1327 REV E...
  • Page 51 INSTALLAZIONE COLLEGAMENTO ELETTRICO ISTRUZIONI Collegare i cavi appena installati con il cavo dalla Sunshower. I cavi possono essere collegati tramite un manicotto posto dietro alla Sunshower (1) o con un manicotto esterna alla doccia (2). In entrambi i casi, assicurarsi...
  • Page 52 INSTALLAZIONE POSIZIONAMENTO SUNSHOWER ISTRUZIONI Spingere delicatamente la Sunshower verso il muro (1) e fissare il bullone dopo aver inserito la Sunshower nella staffa (2)(3). STRUMENTI RICHIESTI □ Cacciavite ( + ) MANUALE DI INSTALLAZIONE SOLO | P1327 REV E...
  • Page 53 Premere di nuovo il pulsante di accensione/ spegnimento per spegnere la Sunshower. La Sunshower si raffredderà per altri quattro minuti. La Sunshower è pronta per l’uso! MANUALE DI INSTALLAZIONE SOLO | P1327 REV E...
  • Page 54 SOLO WHITE / BLACK ’ NUMÉRO D ARTICLE 80076 ( BLANC 80066 ( NOIR MANUEL D’INSTALLATION...
  • Page 55 RACCORDEMENT ÉLECTRIQUE DE L’INSTALLATION DE DOUCHE SOLAIRE NE PEUT ÊTRE EFFECTUÉ QUE DE DOUCHE SOLAIRE DOIVENT ÊTRE EFFECTUÉS PAR DES ÉLECTRICIENS QUALIFIÉS. SUNSHOWER N’EST CONFORMÉMENT AUX NORMES ET DIRECTIVES PAS RESPONSABLE DES DOMMAGES CAUSÉS PAR UNE INTERNATIONALES ET NATIONALES APPLICABLES.
  • Page 56 Sunshower B.V., Hoogoorddreef 63-65, 1101 BB Amsterdam, Les Pays-Bas déclare par la présente que: • Ce produit Sunshower IPX5 a été contrôlé et conçu spécialement pour être utilisé et installé dans la douche (zone 1); • Ce produit a été testé par DARE!! Measurements: un laboratoire d’essais accrédité...
  • Page 57 PRÉPARATION COMPOSANTS DE LA BOÎTE NON INCLUS □ Mètre ruban □ Tournevis ( + ) □ Niveau □ Mastic □ Crayon CÂBLE + SUPPORTS + MANCHON SACHET SOLO DE RACCORDEMENT D’INSTALLATION MANUEL D’INSTALLATION SOLO | P1327 REV E...
  • Page 58 PRÉPARATION DIMENSIONS INSTRUCTIONS Cet aperçu reprend les dimensions pertinentes pour l’installation du Sunshower. Il est possible d’utiliser un support de 52 cm de haut pour les utilisateurs mesurant 190 cm ou moins. Pour les personnes plus grandes, il est recommandé de calculer la dimension E de cette manière:...
  • Page 59 Installez le support inférieur et le support supérieur en utilisant les marques réalisées lorsque vous avez déterminé la hauteur du Sunshower. Vérifiez que le support inférieur est parfaitement horizontal et montez les deux supports à l’aide des vis et des bouchons inclus. Le support supérieur peut être fixé...
  • Page 60 Ce mode d’emploi décrit deux méthodes de raccordement du Sunshower : Faire passer le câble à travers la paroi sur laquelle le Sunshower est installé. Amener le câble au Sunshower depuis le plafond via une gaine. Utilisez toujours un câble YMvK d’un diamètre maximal de 10 mm,...
  • Page 61 à la hauteur indiquée. Faites passer le câble à travers le trou, puis scellez ce trou pour obtenir un joint étanche. Prévoyez au moins 60 cm de câble entre le mur et le Sunshower. MATÉRIEL NÉCESSAIRE □ Mastic 40 MM 1000 MM...
  • Page 62 Veillez à ce que la gaine ne soit pas coincée entre le mur et le Sunshower. Prévoyez au moins 60 cm de câble entre le mur et le Sunshower. □ Cable duct 1000 MM MANUEL D’INSTALLATION SOLO | P1327 REV E...
  • Page 63 INSTALLATION PLACEMENT SUNSHOWER INSTRUCTIONS Placez le Sunshower sur le support inférieur (1). Assurez-vous que les broches s’enfoncent dans les ouvertures de ce support. Attachez la corde dans le support supérieur (2). MANUEL D’INSTALLATION SOLO | P1327 REV E...
  • Page 64 étoupe derrière le Sunshower (1) ou en dehors de la douche (2). Dans les deux cas, prévoyez 60 cm de câble entre le Sunshower et le mur pour que ce dernier puisse être raccordé convenablement. MANUEL D’INSTALLATION SOLO | P1327 REV E...
  • Page 65 SUNSHOWER PLACEMENT INSTRUCTIONS Poussez délicatement le Sunshower vers le mur (1) et vissez le boulon une fois que celui-ci est inséré dans le support du Sunshower (2)(3). MATÉRIEL NÉCESSAIRE □ Tournevis ( + ) MANUEL D’INSTALLATION SOLO | P1327 REV E...
  • Page 66 Vérifiez si le Sunshower fonctionne correctement en l’allumant via le bouton d’alimentation. Appuyez à nouveau sur le bouton d’alimentation pour éteindre le Sunshower. Le Sunshower refroidit pendant quatre minutes. Le Sunshower est prêt à être utilisé! MANUEL D’INSTALLATION SOLO | P1327 REV E...
