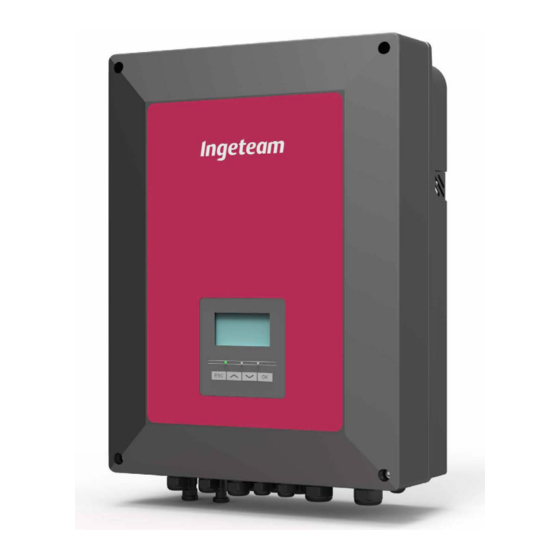

Ingeteam INGECON SUN STORAGE 1Play Installation And Configuration Manual
Stand-alone system
Hide thumbs
Also See for INGECON SUN STORAGE 1Play:
- Installation and operation manual (72 pages) ,
- Technical manual (29 pages) ,
- Installation and configuration manual (23 pages)
Related Manuals for Ingeteam INGECON SUN STORAGE 1Play
Summary of Contents for Ingeteam INGECON SUN STORAGE 1Play
- Page 1 INGECON SUN STORAGE 1Play Instalación y configuración de un sistema aislado Installation and configuration of a stand-alone system...
-
Page 2: Table Of Contents
Diseño y puesta en marcha de la instalación ............... 5 Diseño del esquema eléctrico de la instalación ............5 Conexión eléctrica del INGECON SUN STORAGE 1Play ..........6 Configuración del INGECON SUN STORAGE 1Play ............. 6 Actualización de firmware ..................10 Monitorización de la instalación (opcional).............. -
Page 3: Información Sobre Este Manual
La condición de personal cualificado a la que se refiere este manual, será como mínimo aquella que satisfaga todas las normas, reglamentos y leyes en materia de seguridad aplicables a los trabajos de instalación y operación de este equipo. Ingeteam recomienda que la instalación de este equipo sea realizada por un instalador profesional. 1.2 Simbología A lo largo de este manual se utilizarán diferentes símbolos con el fin de remarcar y resaltar... -
Page 4: Descripción Del Sistema Y Estrategia
SOC RED, en el cual se desconectará el grupo. Si éste no se encuentra en servicio, el INGECON SUN STORAGE 1Play alimenta los consumos hasta que la batería se descarga plenamente (SOC DESCX o V MINIMA). Con la batería plenamente descargada el sistema permanecerá... -
Page 5: Diseño Y Puesta En Marcha De La Instalación
A continuación se muestra el esquema eléctrico de la instalación de autoconsumo gestionada por el ISS 1Play. Para ampliar información sobre este tipo de instalaciones consultar la “Guía técnica para instalaciones con INGECON SUN STORAGE 1Play”, disponible en la web de Ingeteam. Elementos de la instalación: Paneles fotovoltaicos. -
Page 6: Conexión Eléctrica Del Ingecon Sun Storage 1Play
El instalador debe tener los conocimientos suficientes que le permitan realizar la instalación correctamente. Ingeteam no se hace responsable del mal uso de la contraseña de instalador ni de las consecuencias de una incorrecta configuración del equipo por parte del usuario y/o instalador. - Page 7 Para ampliar información sobre las baterías de litio compatibles consultar la “Lista de baterías de litio aprobadas para el INGECON SUN STORAGE 1Play”, disponible en la web de Ingeteam. Si la opción seleccionada es Plomo-ácido se deberán configurar los siguientes parámetros: Una mala configuración de estos parámetros puede reducir la vida de la batería.
- Page 8 Una vez configurados guardar los cambios realizados. 4. Modo de Operación Para el funcionamiento del INGECON SUN STORAGE 1Play en las instalaciones aisladas es necesario configurar el modo de operación del inversor en el modo “Aislado”. Para ampliar información sobre el funcionamiento de este tipo de instalaciones consultar la “Guía técnica para instalaciones con INGECON SUN STORAGE...
- Page 9 El arranque automático del generador auxiliar puede ser comandado por una salida digital del INGECON SUN STORAGE 1Play. Para configurar la salida digital acceder a través del Display: Menú > Configuración > E/S Digitales > Salida Digital 1 > On/Off Generador Confirmar con la tecla “OK”...
-
Page 10: Actualización De Firmware
Instalación y configuración de un sistema aislado Ingeteam 3.4 Actualización de firmware Se recomienda actualizar el firmware del INGECON SUN STORAGE 1Play a la última versión disponible en la web: www.ingeteam.com. -
Page 11: Monitorización De La Instalación (Opcional)
3. En la parte izquierda aparecerá el número de serie de la tarjeta de comunicaciones. Seleccionar el número de serie para conocer la dirección IP adquirida. Una vez conocida la dirección IP, se procede a añadir el INGECON SUN STORAGE 1Play en la planta a través del EMS Tools. - Page 12 Instalación y configuración de un sistema aislado Ingeteam Seleccionamos el tipo de conexión: Ethernet. IP: Dirección IP adquirida por el inversor Puerto: 502 Nodo Modbus: 01 Alias: ISS 1Play Fase: R Máximo SOC: Este valor es informativo. No es usado para la estrategia de monitorización.
- Page 13 System description and strategy ..................15 Installation design and start-up ..................16 Electrical wiring design of the installation ..............16 Electrical connection of the INGECON SUN STORAGE 1Play ......... 17 Configuration of the INGECON SUN STORAGE 1Play ..........17 Firmware update ...................... 21 Monitoring of the installation (optional).
-
Page 14: About This Manual
At the end of the accessory's life, the waste must be correctly processed by an authorized hazardous waste management company. Ingeteam, in accordance with its policy of respect for the environment, will inform the authorized manager, via this section, of the location of components... -
Page 15: System Description And Strategy
SOC GRID, at which the genset will disconnect. If it is not operational, the INGECON SUN STORAGE 1Play powers consumers until the battery is completely flat (SOC DESCX or V MINIMUM). With the battery completely flat, the system remains closed. -
Page 16: Installation Design And Start-Up
The electrical circuit diagram of the self consumption installation managed by the ISS 1Play is shown below. For more information about this type of installation, see the "Technical guide for installations with INGECON SUN STORAGE 1Play" available on the Ingeteam website. Installation components: Photovoltaic panels. -
Page 17: Electrical Connection Of The Ingecon Sun Storage 1Play
Installation and configuration of a stand-alone system 3.2 Electrical connection of the INGECON SUN STORAGE 1Play The electrical connection of the INGECON SUN STORAGE 1Play is described below. All connections must be made in the absence of live voltage. For the required electrical connections, see the "Installation and Operation Manual"... - Page 18 For more information about the compatible lithium batteries, see the "List of lithium batteries approved for the INGECON SUN STORAGE 1Play" available on the Ingeteam website. If the option selected is Lead-Acid the following parameters must be set: A wrong configuration of these parameters can reduce battery life.
- Page 19 Once configured, save the changes. 4. Operation Mode For the operation of the INGECON SUN STORAGE 1Play in stand-alone installations, it is necessary to configure the inverter operating mode to “Stand-Alone” mode. For more information about the operation of this type of installation, see the "Technical guide for installations with INGECON SUN STORAGE 1Play"...
- Page 20 Automatic start-up of the diesel generator can be commanded by a digital output of the INGECON SUN STORAGE 1Play. To configure the digital output, go to Display: Menu > Configuration > Digital I/O > Digital Output 1 > Generator On/Off Confirm by clicking on “OK”...
-
Page 21: Firmware Update
3. The serial number of the communications card is displayed in the left section. Select the serial number to find out the IP address obtained. Once the IP address is known, add INGECON SUN STORAGE 1Play to the plant using EMS Tools. - Page 22 Phase: R SOC maximum: This value is informative. Not used for the monitoring strategy. Set the same value as the INGECON SUN STORAGE 1Play as SOC MAX. SOC minimum: Not used for the monitoring strategy. Set the same value as the INGECON SUN STORAGE 1Play as SOC MIN.
