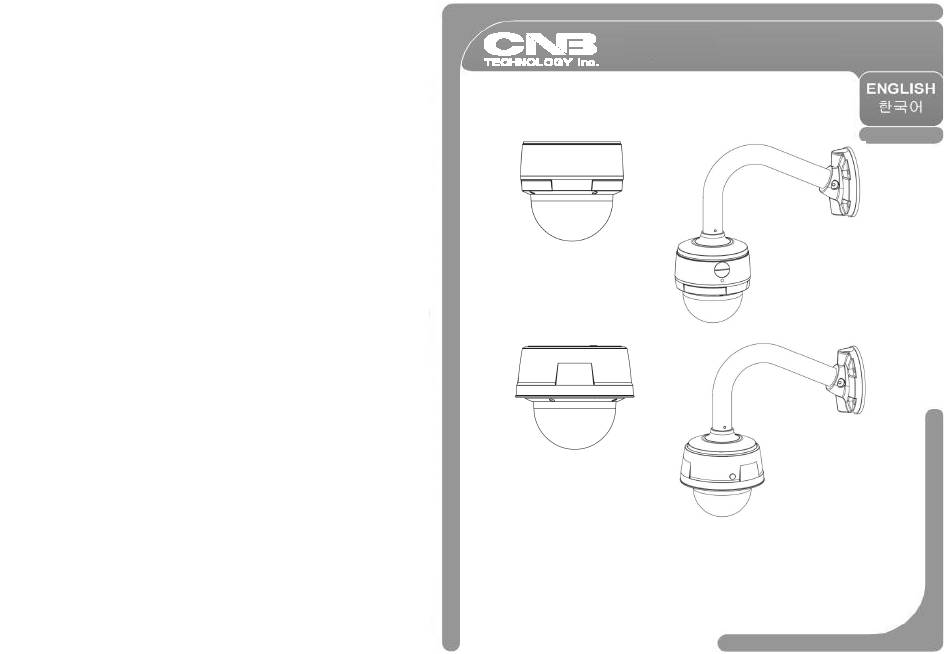

- Page 1 SxB2xZ12F Compact PTZ Dome Camera (N/P) User’s Manual Ver 1.2 (3810-0287A2) www.cnbtec.com...
- Page 2 Compact PTZ Dome Camera SxB2xZ12F(N/P) User’s Manual Ver 1.2 www.cnbtec.com...
- Page 3 Warnings Cautions Important Safeguard CAUTION ◎ Read all of the safety and operating instructions before using the product. RISK OF ELECTRIC SHOCK DO NOT OPEN ◎ Save these instructions for future reference. ◎ Do not use attachments or accessories unless recommended by the appliance CAUTION : TO REDUCE THE RISK OF ELECTRICAL SHOCK, DO NOT OPEN COVERS.
-
Page 4: Table Of Contents
Features MENU ------------------------------------------------- 6 -------------------------------------------- 26 General Rules of Key Operation for Menu ---------------------------------------------- 26 ------------------------------------------------- 8 Product MAIN MENU ------------------------------------------------------------------------------------- 26 DISPLAY SETUP ------------------------------------------------------------------------------- 27 Installation ------------------------------------------------- 9 CAMERA SETUP ------------------------------------------------------------------------------ 28 MOTION SETUP ------------------------------------------------------------------------------- 32 Operation ------------------------------------------------- 20 PRESET SETUP ------------------------------------------------------------------------------- 34 Check points before operation ------------------------------------------------------------------ 20 SWING SETUP --------------------------------------------------------------------------------- 36... - Page 5 Video Specification PTZ Control ◎ Up to 255 cameras can be connected in the same network. ◎ 1/4'' High Sensitivity CCD ◎ Pelco-D, Pelco-P, and BOSCH protocol can be used. ◎ x12 Optical Zoom, x12 Digital Zoom(Max x144) ◎ Day & Night, BLC (Backlight Compensation), WDR(Wide Dynamic Range), ECL(Eclipse) ◎...
- Page 6 Basic Contents Camera ID Set Up ◎ A numeric Camera ID can be set by the DIP switch, and the values for each switch position are like the following: - To set up the Camera ID, remove the lid at the bottom of the camera by unscrewing the three screws marked with arrows.
- Page 7 Communication Protocol Termination Impedance ◎ The forth DIP switch position sets the termination Impedance on the camera. ◎ The three DIP switch positions shown below sets the communication protocol. Use the termination Impedance in the following cases: PROTOCOL BAUDRATE ◎ When the controller is far away from the camera (1:1 connection) PELCO-D 2400bps - An impedance mismatch can happen when the controller is far from the camera.
-
Page 8: Installation
Installation Installation of a basic type PTZ ④ Put the camera into the bracket where the mark lines up with ‘unlocked’ (I) mark on ① Put the dome cover on the camera where the marks on the casings line up. Tighten the 4 the bracket. - Page 9 Installation with a Wall Mount Bracket ① Attach the rubber gasket and Sunshield* ④ Put the camera into the bracket or Surface Mount bracket on the where the mark lines up with Wall Mount bracket using the screws provided. ‘unlocked’ (I) mark on the bracket. ☞...
- Page 10 Cable Connections ◎ RS-485 - ALARM Line - Connect the RS-485 devices such as a PTZ controller or a DVR to operate the PTZ camera. Please connect parallel when connecting multiple cameras together. Keyboard Controller/DVR - CVBS - AC/DC Power - 485 Line ◎...
- Page 11 Sensor Input Relay Output Internal Circuitry +5 V ~ 12V Internal Circuitry AC or DC IN COM + OUT 1 IN 1- Sensor 1 Resistance IN 4- Sensor ◎ Maximum allowable power ratings for the output resistance are like the following: ◎...
-
Page 12: Preset
Installation Checklist OSD Menu ◎ Check to see if all connections are made securely before connecting power. • Function : Using the OSD menu, you can configure the image settings or program ◎ Make sure the camera’s ID matches the ID selected by the controller. The camera’s ID PTZ operations such as Preset, Pattern, Swing, and Group. -
Page 13: Swing
Swing • To Configure : Configure the pattern operations using either of the two following methods. • Description : In Swing mode, the PTZ will continuously swing between two preset 1) Set Pattern [Pattern No.] positions. It will first move from the first position to the second clockwise, and then it will EDIT PATTERN 1 - The screen shown in the figure will open. - Page 14 Other Main Features OSD Menu • PWR UP ACTION : This function lets the PTZ camera continue to run the last operation when an unexpected power reset happens. Preset, Pattern, Swing, and Group is resumed, while a location manually moved by a joystick is not recovered. •...
-
Page 15: Menu
Menu Operation Display setup ◎ ( ) indicates a sub-Menu. ◎ Configures the main screen and sets North ◎ Press NEAR button to go into a sub menu. direction ◎ In any Menu, press FAR button to go to the previous screen. ◎... - Page 16 Zoom Camera Setup IMAGE ADJUST ◎ Sets the Configuration of the Zoom Camera ◎ Configures the image parameters. module. • STABILIZER [ON/OFF] • FOCUS MODE [AUTO/MANUAL/SEMIAUTO] - This stabilizes the image when the camera is - Configures the Focus Mode. In SemiAuto wobbled or wavered.
- Page 17 AUTO EXPOSURE ※ Below is the reference table for various AUTO EXPOSURE functions. • BACKLIGHT [OFF/BLC/WDR/ECL] - BLC : Back light compensation 3D-DNR Day&Night BACKLIGHT - WDR: Wide Dynamic Range Processing - ECL : Eclipses. This masks off the brightest spot. Exposure Auto D&N...
-
Page 18: Motion Setup
Motion Setup PARKING ACTION Setup ◎ This menu configures all Motion functions of the ◎ This function automatically runs a pre-configured PTZ. operation when the camera is not in use for the • MOTION LOCK [ON/OFF] configured "Wait Time“. - When the Motion Lock is on, users can only run Preset, Swing, Pattern, and groups. -
Page 19: Preset Setup
Preset Position Setup Preset Setup ◎ Move the PTZ to a desired position using the • PRESET NO. [1~128] joystick. - Select a Preset No. to configure. When the number already contains a location, ◎ Press NEAR button to save the position. the PTZ will move to the saved location and display related information such as LABEL and ◎... -
Page 20: Swing Setup
Swing Setup Edit Pattern • SWING NO. [1~8] - Select a Swing No. to configure. The 1 and 2 Position will be displayed as “NOT USED” if the swing number was not used before. NEAR • 1st POS, 2nd POS [PRESET 1~128] - Select two positions to Swing. - Page 21 Edit Group • ACTION ### [NONE/PRESET/SWING/PATTERN] • DWELL [0 Sec.~4 min.] - Sets the dwell time of the selected action before the NEAR next action begins. • OPT - Optional parameter indicates either a moving speed for preset or repeat numbers for Pattern/Swing. ◎...
- Page 22 System Initialize Default Setting • CLEAR ALL DATA Display Parameters Camera Parameters - Clears all data including Display parameters, CAMERA ID FOCUS MODE SEMIAUTO Camera parameters, Motion parameters, and Edited Data. PTZ INFORMATION AUTO DIGITAL ZOOM ACTION TITLE AUTO LINE LOCK •...
-
Page 23: Specifications
Specification Model Number SMB 2x Z12F Signal Type NTSC Image Sensor 1/4'' High Sensitivity CCD Max. Pixels 811(H)×508(V) 410K 795(H)×596(V) 470K Effective Resolution 768(H)×494(V) 380K 752(H)×582(V) 440K Horizontal Resolution 550 TV Lines [B/W 600 TV Lines] S/N Ratio 52 dB Min, (AGC OFF) Zoom Magnification ×12 Optical Zoom, ×12 Digital Zoom Focal Distance... - Page 24 Unit(mm)
- Page 25 Compact PTZ Dome Camera SxB2xZ12F(N/P) 설치 및 사용 매뉴얼 Ver 1.2 www.cnbtec.com...
- Page 26 경 고 주의사항 안전에 대한 사항 주 의 ◎ 사용하시기 전에 안전에 대한 사항 및 본 제품의 조작 방법을 잘 읽어 주십시오. 전기적 충격이 있을 수 ◎ 제품의 올바른 사용을 위해서 사용설명서는 잘 보관하십시오. 있으니 열지 마시오 ◎ 기기의 제조사로부터 추천되지 않은 부착물은 위험을 초래할 수 있으므로 사용하지 주의...
- Page 27 제품 특징 OSD 메뉴 기능 --------------------------------------------------- 52 ------------------------------------------------ 72 메뉴 사용법 ----------------------------------------------------------------------------------------- 72 제품 구성품 --------------------------------------------------- 54 메인 메뉴 -------------------------------------------------------------------------------------------- 72 디스플레이 설정 ----------------------------------------------------------------------------------- 73 설치 --------------------------------------------------- 55 카메라 모듈 설정 ----------------------------------------------------------------------------------- 74 운전 --------------------------------------------------- 66 모션 설정 -------------------------------------------------------------------------------------------- 78 프리셋...
- Page 28 카메라 영상부 사양 PTZ 제어 ◎ 최대 255개까지 카메라를 동시에 연결하여 사용할 수 있습니다. ◎ 1/4” Interline Transfer CCD ◎ Pelco-D, Pelco-P, BOSCH 프로토콜 선택이 가능합니다. ◎ x12 광학줌, x12 디지털 줌(최대 x144줌) ◎ Day & Night, Backlight, WDR(Wide Dynamic Range), ECL(Eclipse) 기능 ◎...
- Page 29 기본 구성품 카메라 ID 설정 ◎ 카메라의 ID를 DIP 스위치의 조합으로 설정하며 각 핀의 설정값은 다음과 같습니다. 또는 - 카메라 ID 설정을 위해선 카메라 바닥면의 화살표 부위 스크류를 풀어 철판을 제거한 후 카메라 설정을 합니다. •카메라 본체 •돔 커버 •L렌치-1EA •카메라본체(썬쉴드) •본체...
- Page 30 통신 프로토콜 설정 종단저항 설정 ◎ 다음과 같이 DIP 스위치 4번을 On/Off로 선택하여 종단 저항을 설정합니다. ◎ 다음과 같이 DIP 스위치 1~3번을 선택하여 통신 프로토콜을 설정합니다. 종단저항은 다음과 같은 경우에 사용합니다. ◎ 제어기와 카메라의 통신 결선이 아주 긴 경우(1:1 연결) PROTOCOL BAUDRATE - 제어기와...
- Page 31 제품 설치 방법 일반 PTZ 설치 방법 ④ 본체를 시계방향으로 돌려 브라켓과 본체가 장착되도록 합니다. ① 카메라 본체와 돔커버를 화살표시의 돌기에 맞춰 4군데의 스크류를 제공한 렌치를 이용하여 꽉 조입니다. ⑤ 몰딩선(지시선)이 일치되도록 본체를 ② 천정에 러버 가스켓과 브라켓을 볼트를 이용하여 조립합니다.
- Page 32 벽면 취부형 브라켓을 이용한 설치 ① 벽면취부형 브라켓에 러버 가스켓과 브라켓, ④ 본체를 시계방향으로 돌려 벽면 취부형 썬쉴드 를 볼트에 고정 시킵니다. 브라켓과 본체가 장착되도록 합니다. ☞ 썬쉴드 유,무에 따라 다르다. •썬쉴드 무 •썬쉴드 유 ② 브라켓(썬쉴드) 조립된 벽면 취부형 브라켓을 벽에...
- Page 33 결선 ◎ RS-485 - ALARM Line - PTZ제어 명령을 지령하는 키보드 제어기, DVR등을 연결하십시오. 여러 대의 카메라를 동시에 연결할 경우 RS-485 통신선을 병렬로 연결하여 사용하십시오. - CVBS - AC/DC Power - 485 Line ◎ 영상출력 - 제공하는 케이블을 사용하여 결선하십시오. ◎...
- Page 34 센서 입력 릴레이 출력 결선 내부회로 +5 V ~ 12V 내부회로 AC or DC IN COM + OUT 1 IN 1- 센서출력 1 부하 IN 4- 센서출력 4 ◎ 최대 연결할 수 있는 부하는 다음과 같습니다. ◎ 센서를 결선하기 전에 센서의 구동 전압과, 센서의 신호 출력 방식을 체크하십시오. 구동전원...
-
Page 35: 설치 확인
설치 확인 OSD 메뉴 선택 ◎ 전원을 인가하기 전에 결선에 이상이 없는지 확인하여 주십시오. • 기능 : 카메라의 OSD 메뉴 기능을 사용하여 영상을 설정하거나, Preset, Pattern, ◎ 운전하고자 하는 카메라의 ID를 확인하신 후 제어기에서 올바른 카메라 번호를 선택하 Swing, Group등과 같은 PTZ동작들을 설정할 수 있습니다. 십시오. - Page 36 스윙 • 설정 : 패턴 설정은 다음 두 가지 방법 모두 가능합니다. • 기능 : 스윙 동작은 2개의 프리셋 위치를 왕복 운전하는 기능입니다. 스윙 운전을 실행 방법 1) Set Pattern [패턴 번호] 하면 먼저 첫번째 프리셋에서 두번째 프리셋 위치로 CW(Clockwise)방향으로 EDIT PATTERN 1 ■■■■■■...
-
Page 37: 기타 주요 기능
기타 주요 기능 주 화면 OSD 구성 • PWR UP ACTION : 카메라에 전원을 인가하면 전원이 꺼지기 이전에 수행하던 동작 을 다시 수행하는 기능입니다. 프리셋, 패턴, 스윙, 그룹 동작만 재 수행되고 조그 운전 동작은 이 기능에서 제외됩니다. • AUTO FLIP : Tilt 운전이... -
Page 38: 메뉴 사용법
디스플레이 설정 메뉴 사용법 ◎ ( )안에 표기된 메뉴에는 하위 메뉴가 있습니다. ◎ 주 화면과 방위를 설정항목을 선택합니다. ◎ 하위 메뉴로의 이동은 NEAR 키를 누르십시오. ◎ 메뉴 항목에서 FAR 키를 누르면 이전 메뉴로 이동합니다. ◎ 메뉴 내에서 항목간에 커서를 이동하기 위해서는 조이스틱의 Up/Down 또는 Left/Right를... - Page 39 IMAGE ADJUST 카메라 모듈 설정 ◎ 카메라의 줌 모듈과 관련된 설정을 수행합니다. ◎ 카메라 이미지 출력을 조정합니다. • FOCUS MODE [AUTO/MANUAL/SEMIAUTO] - 카메라의 Focus모드를 설정합니다. SemiAuto • STABILIZER [ON/OFF] 모드는 프리셋 운전시에만 Manual Focus로 동작 - 외부적인 요인에 의해 카메라에 진동이 발생하는 하고, 기타...
- Page 40 AUTO EXPOSURE 설정 ※ AUTO EXPOSURE 설정을 할 경우, 아래 표를 참고 하시기 바랍니다. • BACKLIGHT [OFF/BLC/WDR/ECL] - BLC : 역광 보정 기능 - WDR: 광역 역광보정 기능 3D-DNR Day&Night BACKLIGHT - ECL : Eclipse 보정 기능 Exposure Auto D&N •...
-
Page 41: 모션 설정
모션 설정 PARKING ACTION 설정 ◎ 모션과 관련된 일반 기능을 설정합니다. ◎ 설정된 "Wait Time"동안 카메라를 운전하지 않을 • MOTION LOCK [ON/OFF] 경우 지정한 운전을 자동으로 실행하는 기능입니다. - Motion Lock을 ON으로 설정하면, 일반 운전상황 에서 프리셋, 스윙, 패턴, 그룹과 같은 기능을 삭제 •... -
Page 42: 프리셋 설정
프리셋 위치 설정 프리셋 설정 ◎ 조이스틱을 이용하여 원하는 위치로 카메라를 이동 • PRESET NO. [1~128] 합니다. - 설정하고자 하는 프리셋 번호를 선택합니다. 이미 ◎ NEAR 키를 눌러 프리셋 위치를 저장합니다. 지정되어 있는 프리셋 번호를 선택하면 프리셋 ◎ 프리셋 위치를 취소할 때는 FAR 키를 누르십시오. 이동을... -
Page 43: 스윙 설정
스윙 설정 패턴 편집 • SWING NO. [1~8] - 설정할 스윙 번호를 선택합니다. 선택한 스윙번호가 설정되어 있지 않은 경우에는 1st Position과 2nd Position이 "NOT USED"로 표시 됩니다. NEAR • 1st POS, 2nd POS [PRESET 1~128] - 스윙 운전의 두 위치를 설정합니다. 설정되어 있지 않은... - Page 44 그룹 편집 • ACTION ### [NONE/PRESET/SWING/PATTERN] • DWELL [0초~4분] - Action 종료 후 휴지시간을 설정합니다. NEAR • OPT - 옵션값이며 프리셋에서는 이동속도를 의미하며 패턴/스윙에서는 반복횟수를 의미합니다. ◎ Action 종류와 휴지시간, Option값을 설정합니다. 선택된 항목은 반전 표시됩니다. 항목간의 커서 이동은 LEFT/RIGHT를 이용하고. 각 항목에서 설정값을 변경하고자 할...
- Page 45 시스템 초기화 초기 설정값 • CLEAR ALL DATA Display 설정값 카메라 설정값 - Display 설정값, 카메라 설정값, 모션 설정값, CAMERA ID FOCUS MODE SEMIAUTO 편집 데이터 전체를 초기화 합니다. PTZ INFORMATION AUTO DIGITAL ZOOM • CLEAR DISPLAY SET ACTION TITLE AUTO LINE LOCK - Display 설정값을...
-
Page 46: 제품사양
제품 사양 모델 SMB 2x Z12F 비디오 신호방식 NTSC 소자 1/4'' High Sensitivity CCD 최대 화소수 811(H) ×508(V) 410K 795(H) ×596(V) 470K 유효 화소수 768(H)×494(V) 380K 752(H)×582(V) 440K 수평 해상도 550TV Lines [B/W 600 TV Lines] S/N 비 52 dB Min, (AGC OFF) 줌... - Page 47 단위(mm)
