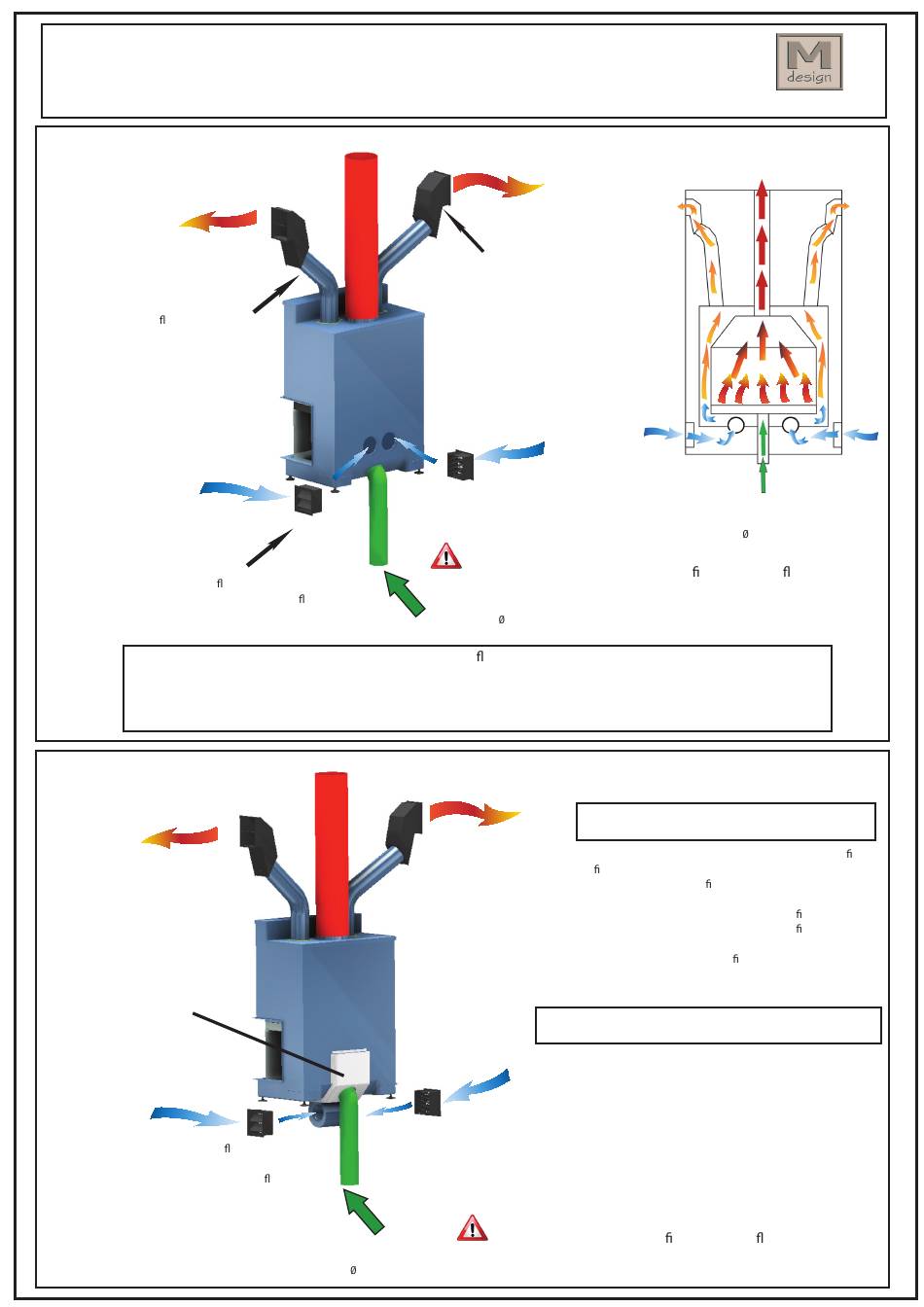

M Design LUNA GOLD 900CL-CR Quick Start

QuickStart
Konvektion
Convection outlet
Alu extube Ø150 mm
Konvektion
Convection inlet
Konverktion : wird nich mit Alu exschlauch angeschlossen !
Convection air inlet grid : not connect with extube !
Konvektion
Convection outlet
Adapter fan / Ventilator
Konverktion : wird nich mit Alu exschlauch
angeschlossen !
Convection air inlet grid : not connect with extube !
LUNA GOLD 800 DC / 900CL-CR
Minimum height of the ue in terms of reductions
Minimale Höhen bei schorstein und bei anderem Durchmesser
900 CL / CR : Ø250 H min. 5m
red. Ø200 : H min 7m
Externe Luft für Verbrennung
External Air inlet for combustion
150mm
Konvektion
Convection outlet
M-Design Grill
M-Design Gitter
Konvektion
Convection inlet
Externe Luft für Verbrennung
External Air inlet for combustion
150mm
800 DC : Ø200 : H min. 6m
Konvektion
Convection outlet

Installation with ventilator (option)

If you want to install the ventilator, than you have to install rst the
fan angle ring to place the ventitor in it. (optionally: not included
Warning: once you have already installed the replace with
surround, it 's not possible to use the fan angle ring anymore.
However you can in any case work on the ventilor from the
Anschluss mit Ventilator (Option)
Wenn Sie den Ventilator möchten installieren, müssen Sie zuerst
den Ventilator Adapter Montieren. Hier kommt den Ventilator zu
lügen. (Option: diese teil ist nicht mit den Kamin Standard
Achtung: Sobald Sie den Kamin schon installiert haben, ist es leider
nicht mehr möglich, den Ventilator Adapter zu nutzen. Sie können
aber den Ventilator erreichen von der Innenseite des Kamins.
Must be connected to the replace with extube !!
Anschluss mit Flextube am Kamin ist verplichtet !!
Passion for fire
Passion for fire
Principle / Prinzip
Externe Luft für Verbrennung
External Air inlet for combustion
150mm
Must be connected to the
replace with extube !!
Anschluss mit Flextube am
Kamin ist verplichtet !!
to the re place)
innerside of the replace.
mitgelifert)
1/2
