- Page 1 Guntermann & Drunck GmbH www.gdsys.de ControlCenter-Digital-288 Installation und Bedienung Installation and Operation A9100222-1.40...
- Page 2 © Guntermann & Drunck GmbH 2019. Alle Rechte vorbehalten. Version 1.40 – 17.12.2019 Firmware: 2.2.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D ControlCenter-Digital-288...
- Page 3 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D ControlCenter-Digital-288 · ii...
-
Page 4: Table Of Contents
Temporäre Deaktivierung der Netzfilterregeln ..........20 Erweiterung der schaltbaren Signale ............... 21 Eine neue Kanal-Gruppierung erstellen ............22 Module einer Kanal-Gruppierung hinzufügen oder entfernen ......23 Eine Kanal-Gruppierung löschen ..............24 Statusanzeigen ....................25 Technische Daten ................... 28 iii · G&D ControlCenter-Digital-288... -
Page 5: Sicherheitshinweise
Um das Risiko eines Stromschlags zu vermeiden, sollten Sie das Gerät nicht öffnen oder Abdeckungen entfernen. Im Servicefall wenden Sie sich bitte an unsere Techniker. Geerdete Spannungsquelle verwenden Betreiben Sie dieses Gerät nur an einer geerdeten Spannungsquelle. G&D ControlCenter-Digital-288 · 1... - Page 6 Gerät einige Zeit abkühlen, bevor weitere Arbeiten durchgeführt werden. Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. Die Geräte sind nicht für die Verwendung in gefährlichen Umgebungen zugelassen. 2 · G&D ControlCenter-Digital-288...
- Page 7 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. G&D ControlCenter-Digital-288 · 3...
- Page 8 Sicherheitshinweise Besondere Hinweise zum Umgang mit Laser-Technologie Die Fiber-Varianten der ControlCenter-Digital-288-Serie verwenden Baugruppen mit Laser-Technologie, die der Laser-Klasse 1 oder besser entsprechen. Sie erfüllen dabei die Richtlinien gemäß EN 60825-1:2014 sowie U.S. CFR 1040.10 1040.11 Unsichtbare Laserstrahlung, LASER KLASSE 1...
-
Page 9: Der Matrixswitch "Controlcenter-Digital
Der Matrixswitch »ControlCenter-Digital« Der Matrixswitch »ControlCenter-Digital« Der Matrixswitch ControlCenter-Digital-288 ist die zentrale Komponente eines KVM- Matrixsystems. Status Service Fail Ident. Function Bus IN Network A Network B DisplayPort RS232 Service Status Fail Ctrl Ident. Fail Comm. Bus OUT AC ok... -
Page 10: Lieferumfang
Lieferumfang Lieferumfang 1 × Matrixswitch ControlCenter-Digital-288 3 × Stromversorgungskabel (PowerCable-2 Standard) 2 × Montageschienen inkl. Befestigungsmaterial 1 × Blindblende für IO-Steckplatz (CCD-IO-16-Card-Cover) 1 × Blindblende für Stromversorgungs-Schacht (CCD-Power-Module-Cover) 1 × Service-Kabel (USB-Service-2) 1 × Handbuch »Installationsanleitung«... -
Page 11: Modularer Aufbau Des Matrixswitches
Modularer Aufbau des Matrixswitches Modularer Aufbau des Matrixswitches Dank des modularen Aufbaus des Matrixswitches ControlCenter-Digital-288 können Sie den Matrixswitch durch den Einbau weiterer IO-Karten erweitern oder System- komponenten ersetzen. Übersicht der Komponenten des Matrixswitches Auf der Frontseite sind die Switch-Karte CCD-Switch-Card-288 und die Controller- Karte CCD-Control-Card platziert. - Page 12 Auf der Rückseite kann der Matrixswitch mit bis zu 18 IO-Karten, 2 Lüfter-Boards und 3 Spannungsversorgungsmodulen bestückt werden. Für den Betrieb des Matrixswitches sind mindestens eine IO-Karte, beide Lüfter- Boards sowie mindestens ein Spannungsversorgungsmodul erforderlich. Fan IN Fan OUT Die Komponenten auf der Rückseite erfüllen folgende Aufgaben: 8 · G&D ControlCenter-Digital-288...
-
Page 13: Komponenten Ein- Oder Ausbauen
Beachten Sie diesbezüglich folgende Sicherheitshinweise: Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden auf Seite 4 Optische Anschlüsse stets verbinden oder mit Schutzkappen abdecken auf Seite 4 Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 4 G&D ControlCenter-Digital-288 · 9... - Page 14 4. Stellen Sie sicher, dass die Hebel Kontakt zum Gehäuse haben und auf der Höhe der vorgesehenen Löcher der Lochschiene platziert sind. 5. Drücken Sie die Hebel ohne große Kraftanwendung nach innen, um die Karte am Gehäuse zu fixieren. 10 · G&D ControlCenter-Digital-288...
-
Page 15: Lüfter-Boards Ein- Oder Ausbauen
So bauen Sie die Controller-Karte aus: 1. Schalten Sie die Schalter der Spannungsversorgungsmodule Power 1 Power 2 Power 3 aus. 2. Drücken Sie die roten Schieber der Karte gleichzeitig in Pfeilrichtung, um die Hebel zu entriegeln. G&D ControlCenter-Digital-288 · 11... -
Page 16: Switch-Karte Ein- Oder Ausbauen
Schacht. 4. Stellen Sie sicher, dass die Hebel Kontakt zum Gehäuse haben und auf der Höhe der vorgesehenen Löcher platziert sind. 5. Drücken Sie die Hebel nach innen, um die Karte im Gehäuse zu fixieren. 12 · G&D ControlCenter-Digital-288... -
Page 17: Installation
Ein bzw. zwei Twisted-Pair-Kabel der Kategorie 5e (oder höher) zum Anschluss des Matrixswitches an ein bzw. zwei lokale Netzwerke. Hinweise zu den Kabelwegen Der modulare Aufbau des Matrixswitches ControlCenter-Digital-288 ermöglicht die einfache Erweiterung, den Austausch und die Wartung der Komponenten. G&D ControlCenter-Digital-288 · 13... -
Page 18: Installation Und Anschluss Der Arbeitsplatzmodule
Optische Anschlüsse stets verbinden oder mit Schutzkappen abdecken auf Seite 4 Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 4 HINWEIS: Die Installation der Module wird im separaten Handbuch Target- und detailliert beschrieben. Arbeitsplatzmodule 14 · G&D ControlCenter-Digital-288... -
Page 19: Stromversorgung
Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netz- werks zu verbinden. Stecken Sie optional ein als Zubehör erhältliches Twisted-Pair-Kabel der Network B: Kategorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netz- werks zu verbinden. G&D ControlCenter-Digital-288 · 15... -
Page 20: Empfehlungen Zum Twisted-Pair-Kabel
80 Meter: Dätwyler uninet® 7702 flex Patchkabel bis 100 Meter: Dätwyler uninet® 5502 AWG24 S-STP Installationskabel mit Steckern bis 140 Meter: Kerpen MegaLine® G12-150 S/F AWG22 Installationskabel mit Buchsen Dätwyler uninet® 7702 AWG 22 Installationskabel mit Buchsen 16 · G&D ControlCenter-Digital-288... -
Page 21: Erstkonfiguration Der Netzwerkeinstellungen
Netzwerkschnittstelle ausschalten. Off: Static: Es wird eine statische IP-Adresse zugeteilt. Bezug der IP-Adresse von einem DHCP-Server. DHCP: IP address: Geben Sie die IP-Adresse der Schnittstelle an. Im Betriebsmodus DHCP ist keine Eingabe möglich. G&D ControlCenter-Digital-288 · 17... -
Page 22: Konfiguration Der "Globalen" Netzwerkeinstellungen
Geben Sie die IP-Adresse des Gateways an. DNS Server 1: Geben Sie die IP-Adresse des DNS-Servers an. DNS Server 2: Geben Sie optional die IP-Adresse eines weiteren DNS-Servers an. 6. Betätigen Sie die -Taste zur Speicherung der durchgeführten Änderungen. 18 · G&D ControlCenter-Digital-288... -
Page 23: Verwendung Des Reset-Tasters
3. Halten Sie den Taster weiterhin gedrückt und schalten Sie mindestens ein Spannungsversorgungsmodul des Geräts ein. 4. Sobald die grüne Status-LED leuchtet, lassen Sie die Taste los. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch über die Webapplikation Config Panel möglich. G&D ControlCenter-Digital-288 · 19... -
Page 24: Temporäre Deaktivierung Der Netzfilterregeln
3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplika- tion Config Panel und speichern Sie die Regeln anschließend ab. WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. 20 · G&D ControlCenter-Digital-288... -
Page 25: Erweiterung Der Schaltbaren Signale
Aufschaltung automatisch ein freies Gerät aus dem Pool. Durch die Zuordnung mehrerer Kanäle zu einem Arbeitsplatz oder einem Rechner erstellen Sie eine sogenannte Kanal-Gruppierung. HINWEIS: Arbeitsplatz- bzw. Rechnermodule, die Sie als Zusatzkanal einer Kanal-Gruppierung zugeordnet haben, werden im OSD nicht aufgeführt. G&D ControlCenter-Digital-288 · 21... -
Page 26: Eine Neue Kanal-Gruppierung Erstellen
(Pfeil runter). Der ausgewählte Kanal wird nach oben bzw. unten verschoben. 5. Klicken Sie auf (Pfeil links), um das Modul dem ausgewählten Kanal zuzuordnen. 6. Wiederholen Sie die Punkte 4. und 5., um ein weiteres Modul der Kanal-Gruppie- rung hinzuzufügen. 7. Klicken Sie auf Speichern 22 · G&D ControlCenter-Digital-288... -
Page 27: Module Einer Kanal-Gruppierung Hinzufügen Oder Entfernen
Klicken Sie in der rechten Spalte ( ) auf das Zugeordnet Modul, das Sie aus der Kanal-Gruppierung entfernen möchten. Klicken Sie auf (Pfeil rechts), um die Zuordnung des Moduls zu löschen. 5. Klicken Sie auf Speichern G&D ControlCenter-Digital-288 · 23... -
Page 28: Eine Kanal-Gruppierung Löschen
(Pfeil rechts), um die Zuordnung des Moduls zu löschen. 5. Wiederholen Sie ggf. Punkt 4., um die Zuordnungen weiterer Module zu löschen. 6. Sobald dem KVM-Kanal 1 nur noch ein Modul zugeordnet ist, klicken Sie auf Spei- chern Die Kanal-Gruppierung wird gelöscht. 24 · G&D ControlCenter-Digital-288... -
Page 29: Statusanzeigen
Ident. blau LED zur Identifizierung des Gerätes in der Webapplikation aktiviert. Network A gelb Netzverbindung hergestellt. grün blinkt Aktivität auf der Netzwerkschnittstelle festgestellt. Network B gelb Netzverbindung hergestellt. grün blinkt Aktivität auf der Netzwerkschnittstelle festgestellt. G&D ControlCenter-Digital-288 · 25... - Page 30 In der Webapplikation wird dieser Modus als DOWN- Modus bezeichnet. flackert Tastatur- und Mauseingaben werden vom aufgeschalte- ten Arbeitsplatzmodul übertragen. Der Rhythmus des Flackerns wird durch die Eingaben des Anwenders bestimmt. Es konnte keine Verbindung zum Arbeitsplatz- bzw. Targetmodul hergestellt werden. 26 · G&D ControlCenter-Digital-288...
- Page 31 Das Spannungsersorgungsmodul wird mit der erforderlichen Eingangs- spannung versorgt. grün Der Matrixswitch wird mit der erforderlichen Spannung durch das Span- nungsversorgungsmodul versorgt. Die Ausgangsspannung ist fehlerhaft. Der Matrixswitch wird nicht mit der Spannung dieses Spannungsversor- gungsmoduls versorgt. G&D ControlCenter-Digital-288 · 27...
-
Page 32: Technische Daten
abhängig von Anzahl und Art der IO-Karten Einsatzumgebung Temperatur: +5 bis +40 °C Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20 °C bis +60 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, RoHS 28 · G&D ControlCenter-Digital-288... -
Page 34: About This Manual
© Guntermann & Drunck GmbH 2019. All rights reserved. Version 1.40 – 17/12/2019 Firmware: 2.2.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D ControlCenter-Digital-288... - Page 35 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D ControlCenter-Digital-288 · ii...
- Page 36 Expanding switchable signals ................. 21 Creating a new channel group ................22 Adding or deleting modules from a channel group ..........23 Deleting a channel group ................. 24 Status displays ....................25 Technical data ....................28 iii · G&D ControlCenter-Digital-288...
-
Page 37: Safety Instructions
To avoid the risk of electric shock, do not open the device or remove the covers. If service is required, please contact our technicians. Only use a grounded voltage source Operate this device by using a grounded voltage source. G&D ControlCenter-Digital-288 · 1... - Page 38 Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. The devices are not approved for use in hazardous environments. 2 · G&D ControlCenter-Digital-288...
- Page 39 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. G&D ControlCenter-Digital-288 · 3...
- Page 40 Safety instructions Special advices for dealing with laser technology The fiber variants of the ControlCenter-Digital-288 series use components with laser technology which comply with laser class 1 or better. They meet the requirements according to EN 60825-1:2014 as well as U.S.
-
Page 41: Matrix Switch "Controlcenter-Digital

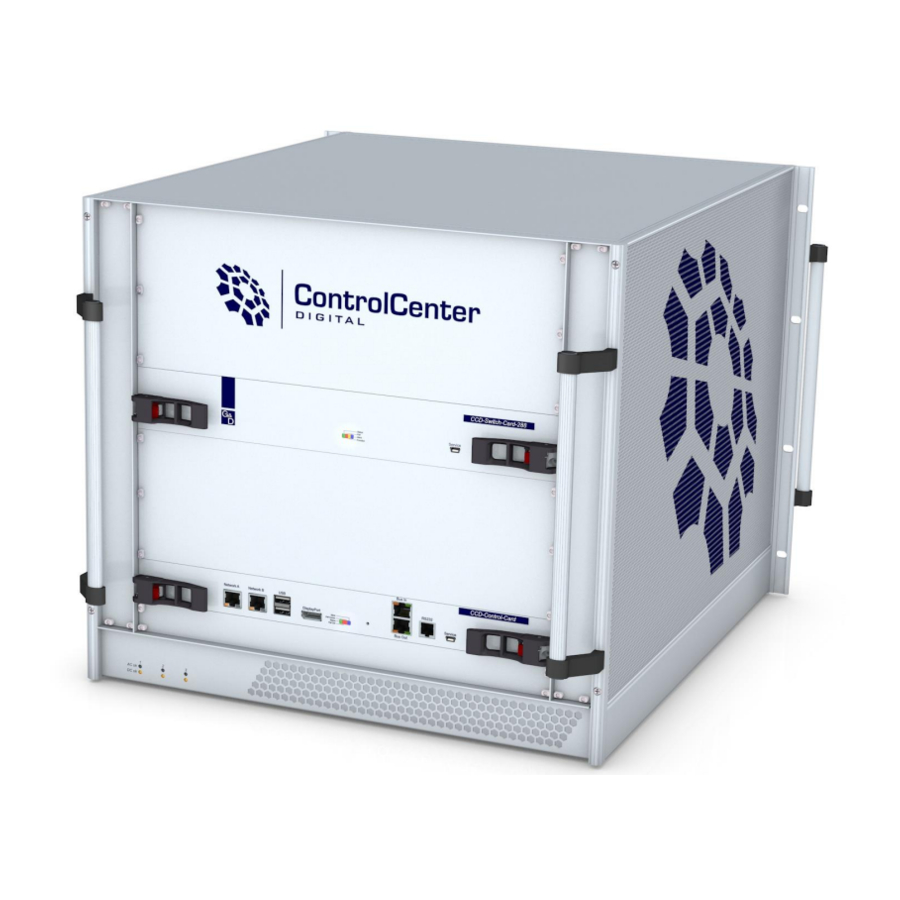

Matrix switch »ControlCenter-Digital« Matrix switch »ControlCenter-Digital« The matrix switch ControlCenter-Digital-288 is the central part of a KVM matrix system. Status Service Fail Ident. Function Bus IN Network A Network B DisplayPort RS232 Service Status Fail Ctrl Ident. Fail Comm. Bus OUT... -
Page 42: Package Contents
Package contents Package contents 1 × matrix switch ControlCenter-Digital-288 3 × power cable (PowerCable-2 Standard) 2 × mounting bar incl. mounting material 1 × blanking panel for IO slot (CCD-IO-16-Card-Cover) 1 × blanking panel for power supply slot (CCD-Power-Module-Cover) ... -
Page 43: Modular Design Of The Matrix Switch
The cards have the following tasks: The switch card (1) contains the central switching logic of the matrix switch. The controller card (2) manages, monitors and controls all functions of the matrix switch. G&D ControlCenter-Digital-288 · 7... - Page 44 Operating the matrix switch requires at least one IO card, two fan boards and at least one power supply module. Fan IN Fan OUT The components of the back panel have the following tasks: 8 · G&D ControlCenter-Digital-288...
-
Page 45: Installing Or Replacing Components
Mind the following instructions when dealing with laser beams: Avoid direct eye exposure to beam on page 4 Always connect optical connections or cover them with protection caps on page 4 Only use G&D certified transmission modules on page 4 G&D ControlCenter-Digital-288 · 9... - Page 46 4. Make sure that the levers are connected to the housing and are placed at the height of the holes of the perforated rail. 5. Push the levers inwards without using much force and fix the card in the housing. 10 · G&D ControlCenter-Digital-288...
-
Page 47: Installing Or Replacing Fan Boards
How to replace the controller card: 1. Turn off the power supply modules at the Power 1 Power 2 Power 3 buttons. 2. Press the card’s red sliders in the direction of the arrow to release the lever. G&D ControlCenter-Digital-288 · 11... -
Page 48: Installing Or Replacing The Switch Card
4. Make sure that the levers are connected to the housing and are placed at the height of the holes of the perforated rail. 5. Push the levers inwards to fix the card in the housing. 12 · G&D ControlCenter-Digital-288... -
Page 49: Installation
One or two category 5e (or better) twisted pair cables to connect the matrix switch to one or two local networks. Instructions on cable runs The modular design of the matrix switch ControlCenter-Digital-288 makes it easy to expand, replace or maintain its components. G&D ControlCenter-Digital-288 · 13... -
Page 50: Installing And Connecting User Modules
Always connect optical connections or cover them with protection caps on page 4 Only use G&D certified transmission modules on page 4 NOTE: The installation of the modules is described in detail in the separate manual Target Modules and User Modules 14 · G&D ControlCenter-Digital-288... -
Page 51: Power Supply
Connect the other end of the cable to a network interface of the local network. Plug in a category 5e (or better) twisted-pair cable, which is available as Network B: accessory. Connect the other end of the cable to a network interface of the local network. G&D ControlCenter-Digital-288 · 15... -
Page 52: Recommended Twisted Pair Cables
Patch cable Up to 100 meters: Dätwyler uninet® 5502 AWG24 S-STP Installation cable with sockets Up to 140 meters: Kerpen MegaLine® G12-150 S/F AWG22 Installation cable with sockets Dätwyler uninet® 7702 AWG 22 Installation cable with sockets 16 · G&D ControlCenter-Digital-288... -
Page 53: Initial Configuration Of Network Settings
Off: switches off network interface. uses static settings. Static: DHCP: obtains the settings from a DHCP server. IP address: Enter the interface IP address. This setting is auto obtained in the DHCP operating mode. G&D ControlCenter-Digital-288 · 17... -
Page 54: Configuring "Global" Network Settings
Enter the domain the matrix switch is to belong to. Gateway: Enter the gateway IP address. DNS Server 1: Enter the DNS server IP address. DNS Server 2: Enter the IP address of another DNS server (option). 6. Press to save your settings. 18 · G&D ControlCenter-Digital-288... -
Page 55: Reset Button
3. Keep the button pressed and turn on at least one of the device’s power supply modules. 4. Release the button when the green Switch-LED starts blinking. NOTE: You can also use the Config Panel web application to reset the default settings. G&D ControlCenter-Digital-288 · 19... -
Page 56: Temporarily Disabling The Netfilter Rules
3. Use the Config Panel web application to edit the netfilter rules that are stored in the appliance and save these rules. IMPORTANT: The former settings are reactivated if you do not create any new netfilter rules within 15 minutes. 20 · G&D ControlCenter-Digital-288... -
Page 57: Expanding Switchable Signals
Assigning multiple channels to a console or computer creates a channel group. NOTE: The OSD does not show any user or computer modules that you added as additional channels to the channel group. G&D ControlCenter-Digital-288 · 21... -
Page 58: Creating A New Channel Group
(arrow up). The chosen channel is moved up or down. 5. Click on (arrow left) to assign the module to the chosen channel. 6. Repeat steps 4 and 5 to add another module to the channel group. 7. Click on Save 22 · G&D ControlCenter-Digital-288... -
Page 59: Adding Or Deleting Modules From A Channel Group
Deleting modules: In the right column ( ), click on the module Assigned you want to delete from the channel group. Click on (arrow right) to delete the module’s assignment. 5. Click on Save G&D ControlCenter-Digital-288 · 23... -
Page 60: Deleting A Channel Group
(arrow right) to delete the module’s assignment. 5. Repeat step 4 to delete the assignment of other modules. 6. As soon as only one module is assigned to KVM channel 1, click on Save The channel group is deleted. 24 · G&D ControlCenter-Digital-288... -
Page 61: Status Displays
LED to identify the device in the web application is active. Network A Yellow Connection to network established. Green Blinking Activity at network port. Network B Yellow Connection to network established. Green Blinking Activity at network port. G&D ControlCenter-Digital-288 · 25... - Page 62 In the web application, this mode is called DOWN mode. Flickering Keyboard and mouse inputs are transmitted by the accessing user module. The rhythm of the flickering is defined by the user’s inputs. No connection to user module or target module. 26 · G&D ControlCenter-Digital-288...
- Page 63 The power supply module is supplied with the required input voltage. Green The power supply module supplies the required voltage to the matrix switch. Incorrect output voltage. The power supply module does not supply voltage to the matrix switch. G&D ControlCenter-Digital-288 · 27...
-
Page 64: Technical Data
depending on number and types of IO cards Operational Temperature: +5 to +40 °C environment Air humidity: 20 % to 80 %, non-condensing Storage Temperature: -20 °C to +60 °C environment Air humidity: 15 % to 85 %, non-condensing Conformity CE, RoHS 28 · G&D ControlCenter-Digital-288... - Page 68 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. http://gdsys.de/A9100222 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany http://www.gdsys.de sales@gdsys.de...
