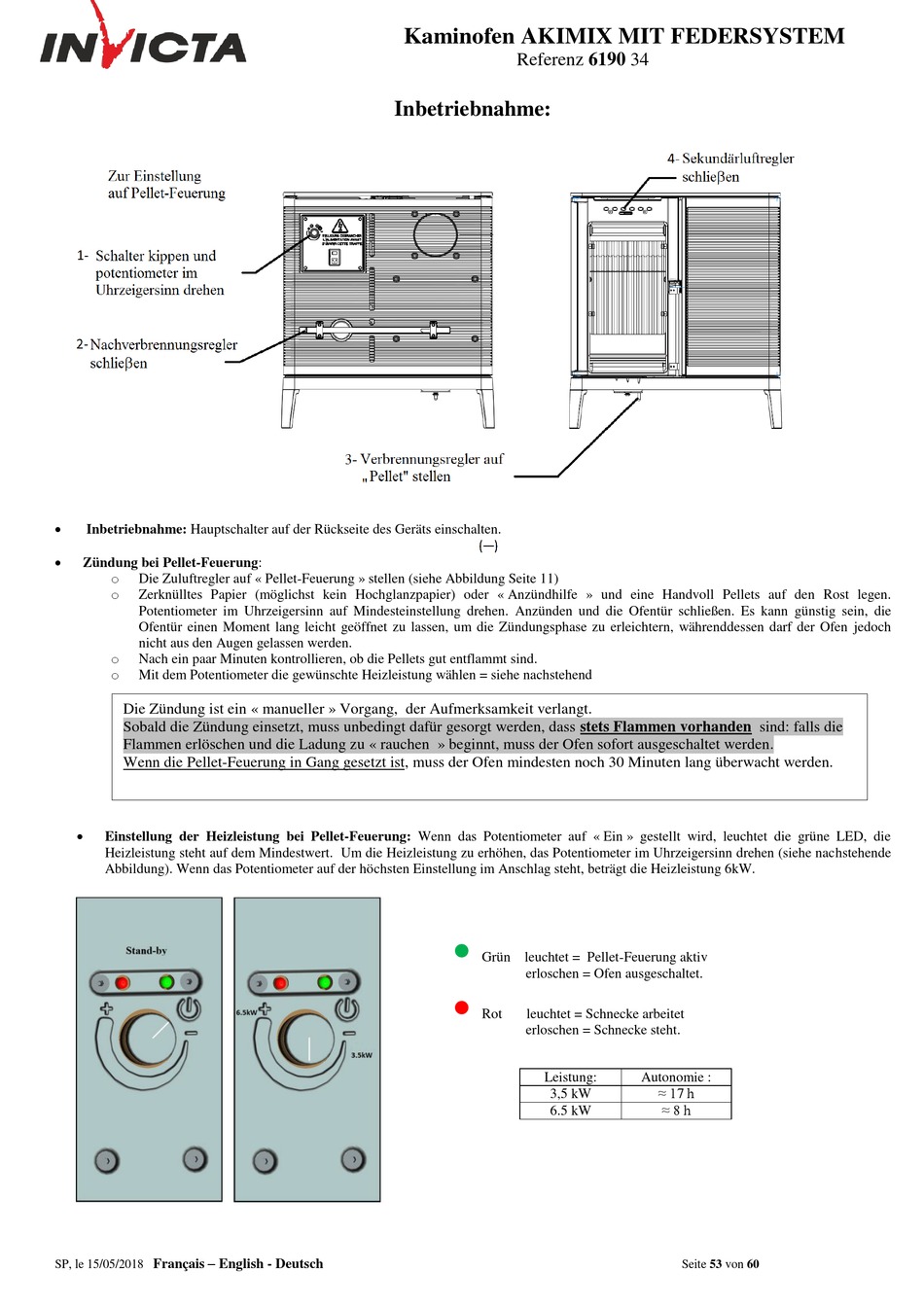

Inbetriebnahme: Hauptschalter auf der Rückseite des Geräts einschalten.

Zündung bei Pellet-Feuerung:
o
Die Zuluftregler auf « Pellet-Feuerung » stellen (siehe Abbildung Seite 11)
o
Zerknülltes Papier (möglichst kein Hochglanzpapier) oder « Anzündhilfe » und eine Handvoll Pellets auf den Rost legen.
Potentiometer im Uhrzeigersinn auf Mindesteinstellung drehen. Anzünden und die Ofentür schließen. Es kann günstig sein, die
Ofentür einen Moment lang leicht geöffnet zu lassen, um die Zündungsphase zu erleichtern, währenddessen darf der Ofen jedoch
nicht aus den Augen gelassen werden.
o
Nach ein paar Minuten kontrollieren, ob die Pellets gut entflammt sind.
o
Mit dem Potentiometer die gewünschte Heizleistung wählen = siehe nachstehend
Die Zündung ist ein « manueller » Vorgang, der Aufmerksamkeit verlangt.
Sobald die Zündung einsetzt, muss unbedingt dafür gesorgt werden, dass stets Flammen vorhanden sind: falls die
Flammen erlöschen und die Ladung zu « rauchen » beginnt, muss der Ofen sofort ausgeschaltet werden.
Wenn die Pellet-Feuerung in Gang gesetzt ist, muss der Ofen mindesten noch 30 Minuten lang überwacht werden.

Einstellung der Heizleistung bei Pellet-Feuerung: Wenn das Potentiometer auf « Ein » gestellt wird, leuchtet die grüne LED, die
Heizleistung steht auf dem Mindestwert. Um die Heizleistung zu erhöhen, das Potentiometer im Uhrzeigersinn drehen (siehe nachstehende
Abbildung). Wenn das Potentiometer auf der höchsten Einstellung im Anschlag steht, beträgt die Heizleistung 6kW.
Français – English - Deutsch
SP, le 15/05/2018
Kaminofen AKIMIX MIT FEDERSYSTEM
Referenz 6190 34
Inbetriebnahme:

Grün leuchtet = Pellet-Feuerung aktiv
erloschen = Ofen ausgeschaltet.

Rot leuchtet = Schnecke arbeitet
erloschen = Schnecke steht.
Leistung:
3,5 kW
6.5 kW
Autonomie :
≈ 17 h
≈ 8 h
