3. Opérations techniques
Intervention sur la trémie et le motoréducteur (à réaliser exclusivement par une personne qualifié)
Pour ces opérations toujours débrancher le câble d'alimentation électrique
Opération N°1 :
Enlever un corps étranger dans la trémie :
 Dévisser les deux vis qui maintiennent la
grille
 Retirer la grille de protection
 Récupérer le corps étranger
 Remettre la grille de protection

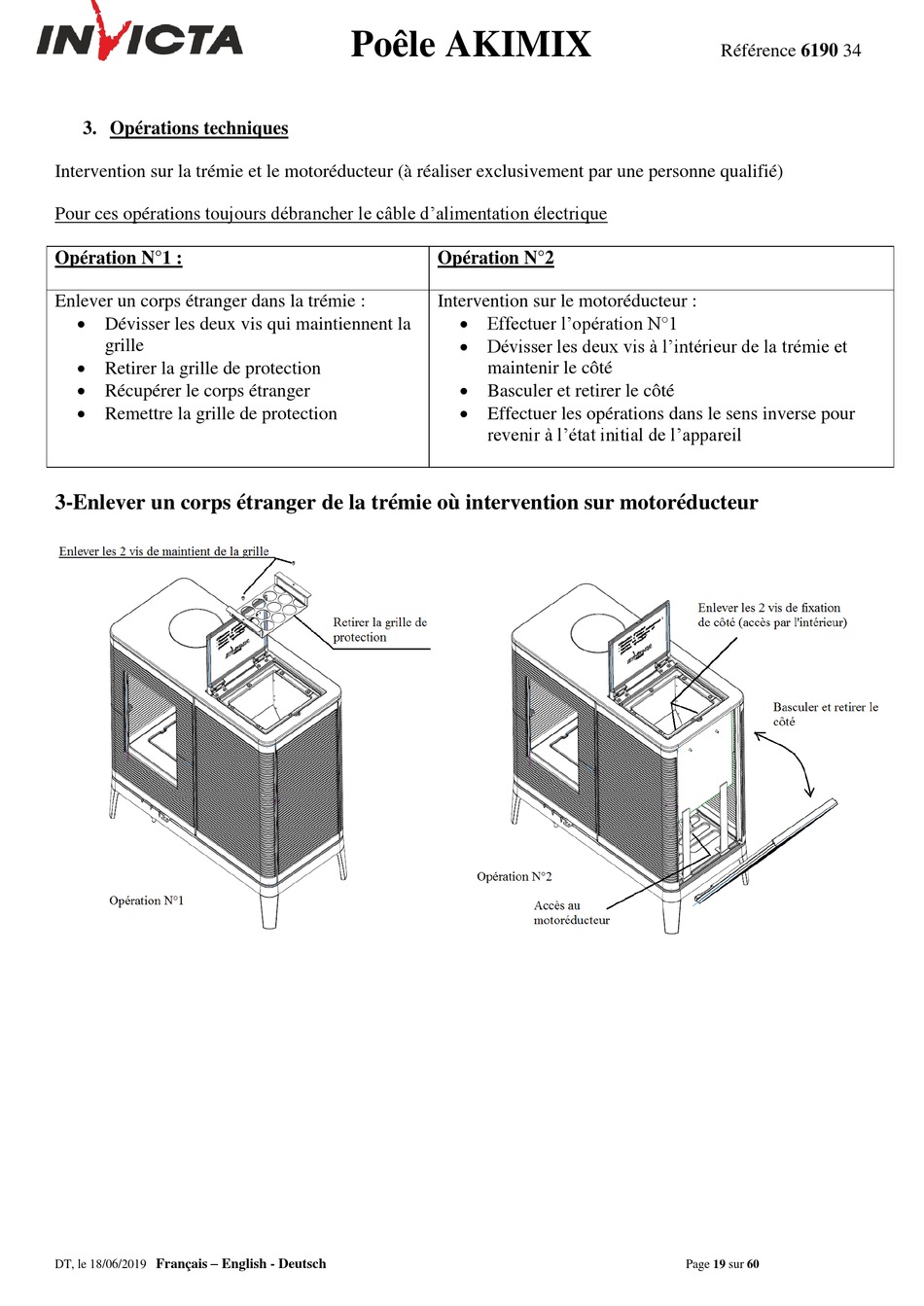

3-Enlever un corps étranger de la trémie où intervention sur motoréducteur
Français – English - Deutsch
DT, le 18/06/2019
Poêle AKIMIX
Opération N°2
Intervention sur le motoréducteur :
 Effectuer l'opération N°1
 Dévisser les deux vis à l'intérieur de la trémie et
maintenir le côté
 Basculer et retirer le côté
 Effectuer les opérations dans le sens inverse pour
revenir à l'état initial de l'appareil
