Summary of Contents for Invicta IWAKI

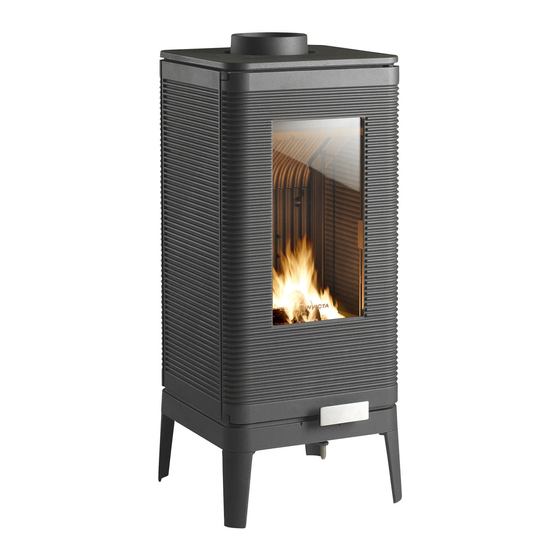

- Page 1 Poêle à bois IWAKI référence 6106 44 Poêle à bois IWAKI Référence 6106 44 Rédacteur : XD, le 03/07/2019 Page 1 sur...
- Page 2 AD 610644 Poêle à bois IWAKI référence 6106 44 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale...
- Page 3 Poêle à bois IWAKI référence 6106 44 INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle à bois IWAKI référence 6106 44 Rédacteur : XD, le 03/07/2019 Page 4 sur...
- Page 5 Poêle à bois IWAKI référence 6106 44 REP. DESIGNATIONS REFERENCES QTE 1 JOINT THERMOCORDE PLAT 7x3 AI010080 2 JOINT THERMOCORDE Ø8 AI303008 3 JOINT THERMOCORDE Ø12 AI303012 4 MASTIC REFRACTAIRE AI501001 5 TRINGLE DE FERMETURE AS610234 6 ENTRETOISE FERMETURE AS610235...
-
Page 6: Conseils D'installation
Poêle à bois IWAKI référence 6106 44 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. - Page 7 Poêle à bois IWAKI référence 6106 44 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 8 Poêle à bois IWAKI référence 6106 44 POSITIONS DU REGISTRE DE REGLAGE D’ALLURE Registre d’air secondaire Puissance Allumage nominale La position « Combustion prolongée » est obtenue en tournant complétement le registre de réglage vers la gauche. Rédacteur : XD, le 03/07/2019...
- Page 9 Poêle à bois IWAKI référence 6106 44 REGLAGE DE FERMETURE Pour durcir la fermeture de la porte : Enlever une ou plusieurs cale(s) de réglage. Pour adoucir la fermeture de la porte : Ajouter une ou plusieurs cale(s) de réglage.
-
Page 10: Wood Stove
IWAKI wood stove reference 6106 44 IWAKI Wood stove Reference 6106 44 Author: XD, 03/07/2019 Page 1 of 10... - Page 11 IWAKI wood stove reference 6106 44 Specific user and installation manual Please read this additional specific manual and the general manual also provided with the appliance carefully Specifications and performances for intermittent use as per EN 13240: Rated power 7 kW...
- Page 12 IWAKI wood stove reference 6106 44 APPLIANCE INSTALLATION INSTRUCTIONS. To limit heating the walls neighbouring the wood burner to 65K (K = degrees Celsius above room temperature), the minimum distances indicated in the diagram below must be followed. If the neighbouring walls are made from non-combustible materials that are not damaged by heat ( the wall temperature can reach 200°C), these distances can be reduced to 150 mm.
- Page 13 IWAKI wood stove reference 6106 44 Author: XD, 03/07/2019 Page 4 of 10...
- Page 14 IWAKI wood stove reference 6106 44 PART NAME REFERENCE QTY 1 FLAT THERMOCORDE SEAL 7x3 AI010080 2 THERMOCORDE SEAL Ø8 AI303008 3 THERMOCORDE SEAL Ø12 AI303012 4 HEAT RESISTANCE PUTTY AI501001 5 CLOSURE ROD AS610234 6 CLOSURE SPACER AS610235 7 THICK LATCH SCREW...
-
Page 15: Very Important
IWAKI wood stove reference 6106 44 VERY IMPORTANT As a complement to this document, please read the “INSTALLATION AND USE MANUAL FOR WOOD BURNERS” supplied with the appliance carefully. INSTALLATION ADVICE The depression in the flue must be between 6 and 12 Pascals. This value can be checked when heating using a pressure gauge. A draught moderator is almost always needed to regulate the draught to the recommended values. - Page 16 IWAKI wood stove reference 6106 44 Whatever the operating mode used (Rated power or Slow combustion), make sure each load of wood lights as soon as it is placed in the appliance and that it continues to burn. If this does not happen, open the “firing rate” control to the “lighting” position for a...
- Page 17 IWAKI wood stove reference 6106 44 FIRING RATE CONTROL POSITIONS Secondary air control Rated Lighting power “Extended combustion” is achieved by turning the control completely to the left. Author: XD, 03/07/2019 Page 8 of 10...
- Page 18 IWAKI wood stove reference 6106 44 CLOSURE ADJUSTMENT To harden the door closure: Remove one or more adjustment blocks. To soften the door closure: Add one or more adjustment blocks. Adjustment blocks Author: XD, 03/07/2019 Page 9 of 10...
- Page 19 IWAKI wood stove reference 6106 44 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. 610644 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
