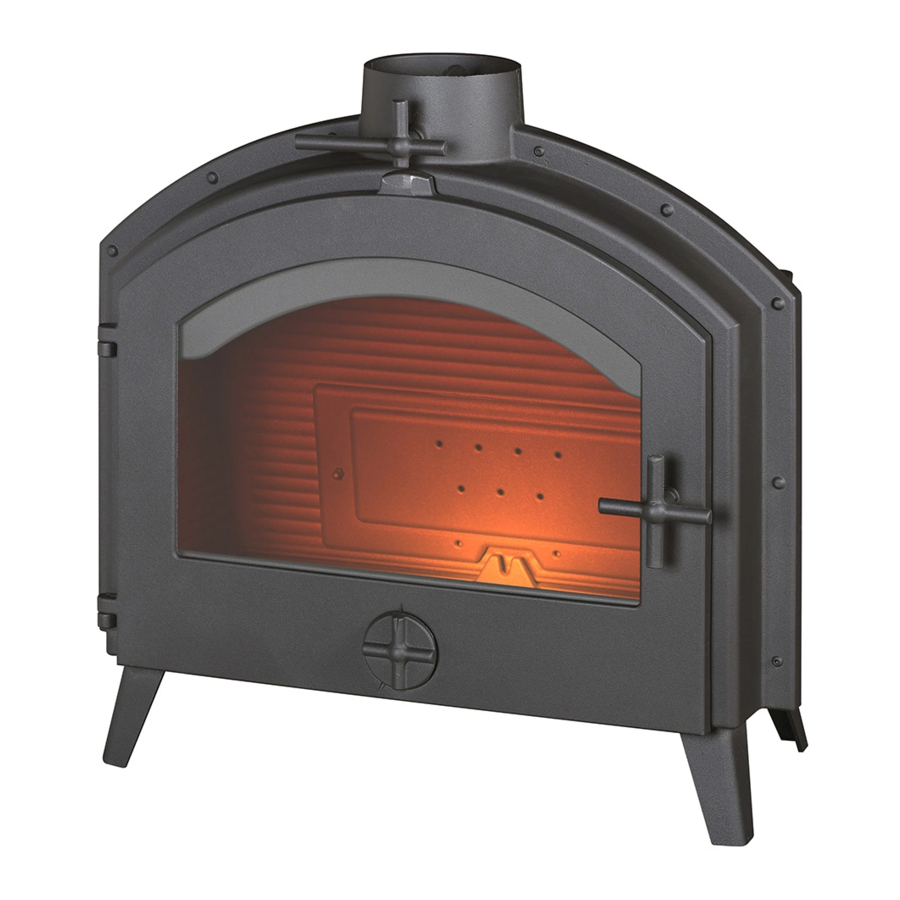

- Page 1 Poêle à bois STIMO référence P610144 Poêle à bois Stimo Référence P610144 Rédacteur : XD, le 18/02/2020 Page 1 sur 10...
- Page 2 Poêle à bois STIMO référence P610144 Notice particulière d’utilisation et d’installation Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 : Puissance nominale 7 kW...
- Page 3 Poêle à bois STIMO référence P610144 INSTRUCTIONS POUR L’INSTALLATION DE L’APPAREIL. Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
- Page 4 Poêle à bois STIMO référence P610144 Vue éclatée du corps de chauffe Rédacteur : XD, le 18/02/2020 Page 4 sur 10...
- Page 5 Poêle à bois STIMO référence P610144 Repère Nbr Désignation Référence Joint thermocorde porte Ø 9 longueur – 2.0 m AI303009 Joint thermocorde vitrage 7x3 - longueur – 0.94 m AI010080 PLAQUE SIGNALETIQUE AM677174 MENTONNET AS610199 VIS REGISTRE AS610309 PASSE SANGLE...
-
Page 6: Conseils D'installation
Poêle à bois STIMO référence P610144 TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS » fournie avec l’appareil. CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées. - Page 7 Poêle à bois STIMO référence P610144 Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le cas contraire, rouvrir quelques instants le «...
- Page 8 Poêle à bois STIMO référence P610144 Registre des fumées : Situé au-dessus de la porte, en façade, ce registre doit rester ouvert à l’allumage et il restera fermé une fois l’appareil en régime. Il doit être ouvert lors des opérations de chargement, avant l’ouverture de la porte.
- Page 9 Poêle à bois STIMO référence P610144 REGISTRES DE REGLAGE D’ALLURE Situé en façade du poêle, le registre d’air primaire est utilisé pour moduler l’allure de l’appareil : Position registre fermé Position « Puissance nominale » : Position nominale – Aligner les repères Position maxi –...
- Page 10 Poêle à bois STIMO référence P610144 DECENDRAGE Utiliser une pelle métallique, transversalement, pour vider les cendres qui s’accumulent dans la chambre de combustion au cours des utilisations successives. Rédacteur : XD, le 18/02/2020 Page 10 sur 10...
- Page 11 STIMO Wood burner reference P610144 Wood burner Stimo Reference 610144 Author: XD , 18/02/2020 Page 1 of 11...
- Page 12 STIMO Wood burner reference P610144 Specific user and installation manual Please read this additional specific manual and the general manual also provided with the appliance carefully Specifications and performances for intermittent use as per EN 13240: Rated power 7 kW...
- Page 13 STIMO Wood burner reference P610144 APPLIANCE INSTALLATION INSTRUCTIONS. To limit heating the walls neighbouring the wood burner to 65K (K = degrees Celsius above room temperature), the minimum distances indicated in the diagram below must be followed. If the neighbouring walls are made from non-combustible materials that are not damaged by heat ( the wall temperature can reach 200°C), these distances can be reduced to 150 mm.
- Page 14 STIMO Wood burner reference P610144 Exploded view of the heating body Author: XD , 18/02/2020 Page 4 of 11...
- Page 15 STIMO Wood burner reference P610144 Part Name Reference Thermal seal Ø 9 length – 2.0 m AI303009 Glazing 7x3 thermal seal length – 0.94 m AI010080 IDENTIFICATION PLATE AM677174 LATCH STRIKE AS610199 CONTROL SCREW AS610309 STRAP PASSAGE AS610311 FLAP SHAFT...
-
Page 16: Very Important
STIMO Wood burner reference P610144 VERY IMPORTANT As a complement to this document, please read the “ INSTALLATION AND USE MANUAL FOR WOOD BURNERS” supplied with the appliance carefully. INSTALLATION ADVICE The depression in the flue must be between 6 and 12 Pascals. This value can be checked when heating using a pressure gauge. A draught moderator is almost always needed to regulate the draught to the recommended values. - Page 17 STIMO Wood burner reference P610144 Whatever the operating mode used (Rated power or Slow combustion), make sure each load of wood lights as soon as it is placed in the appliance and that it continues to burn. If this does not happen, open the “firing rate” control to the “lighting”...
- Page 18 STIMO Wood burner reference P610144 Smoke control: Located above the door at the front, this control must remain open during lighting and will remain closed once the appliance is up to speed. It should be opened before opening the door during loading operations.
-
Page 19: Firing Rate Controls
STIMO Wood burner reference P610144 FIRING RATE CONTROLS Located at the front of burner, the primary air control is used to modulate the appliance firing rate: Control closed position “Rated power” position: Rated position - Align the marks Max position - Turn the control to the right “Extended combustion”... -
Page 20: Removing Ash
STIMO Wood burner reference P610144 REMOVING ASH Use a metal shovel and a side movement to empty the ash that accumulates in the combustion chamber during use. Author: XD , 18/02/2020 Page 10 of 11... - Page 21 STIMO Wood burner reference P610144 Règlement délégué (UE) 2015/1186, Annexe IV - FICHE PRODUIT Commission delegated regulation (EU) 2015/1186, Annex IV - Product fiche Marque Commerciale. INVICTA Trade mark. Référence. P610144 Identifier. Classe d’efficacité énergétique. Energy efficiency class. Puissance thermique directe.
