Système de cryochirurgie cardiaque ACC2

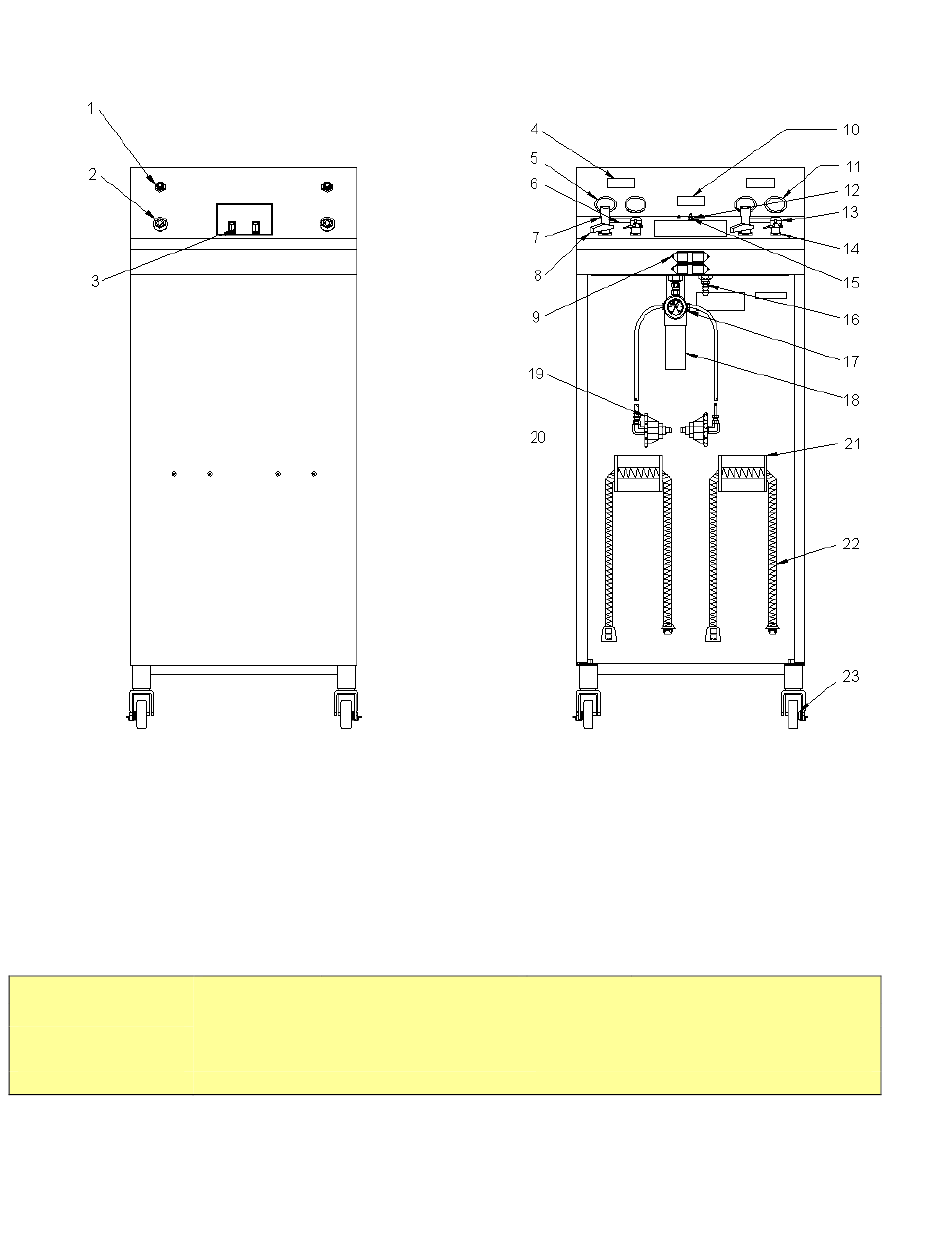

Vue de face
1. Prise de la sonde – évacuation (2)
2. Prise de la sonde – alimentation (2)
3. Prise TTI numérique (2)
4. Thermomètre numérique avec sonde (2)
5. Indicateur de la pression de gaz (2)
6. Chronomètre numérique (2)
7. Vanne de contrôle de la température (2)
8. Vanne de contrôle de la congélation/
décongélation (2)
9. Compartiment à piles (2)
Spécifications
techniques
MISE EN GARDE : les lois fédérales des États-Unis exigent que la vente de cet appareil soit faite
sur ordonnance ou par l'entremise d'un médecin uniquement.
Manuel d'utilisation et d'entretien du système ACC2
10. Indicateur de température numérique
des tissus
11. Indicateur de la pression d'évacuation (2)
12. Commutateur de l'indicateur de
température numérique
13. Vanne de contrôle de la température de
congélation maximale (2)
14. Vanne de contrôle MARCHE/ARRÊT (2)
15. Interrupteur du thermomètre principal
Système ACC2
H 119,4 cm (47 po.) x l 48,25 cm (19 po.)
70 cm (24 po.) de profondeur
Poids : 35,8 kg (74 livres) sans les bouteilles
Remarque : pour convertir les psi en bars, les multiplier par 0,07.
(Non illustré)
Vue de dos
Bouteilles de protoxyde d'azote non illustrées
16.
17.
18.
19.
20.
21.
22.
23.
Nécessite deux bouteilles de protoxyde d'azote
de 10 kg (20 livres)
Les appareils de mesure numériques
fonctionnent avec quatre piles alcalines de 9 V.
Raccord d'évacuation
Bloc filtre - indicateur de pression
Bloc filtre - collecteur
Vanne de bouteille (2)
Bloc étrier de bouteille (2)
Collier de bouteille (2)
Sangle de bouteille (2)
Chariot mobile – roulettes (4)
