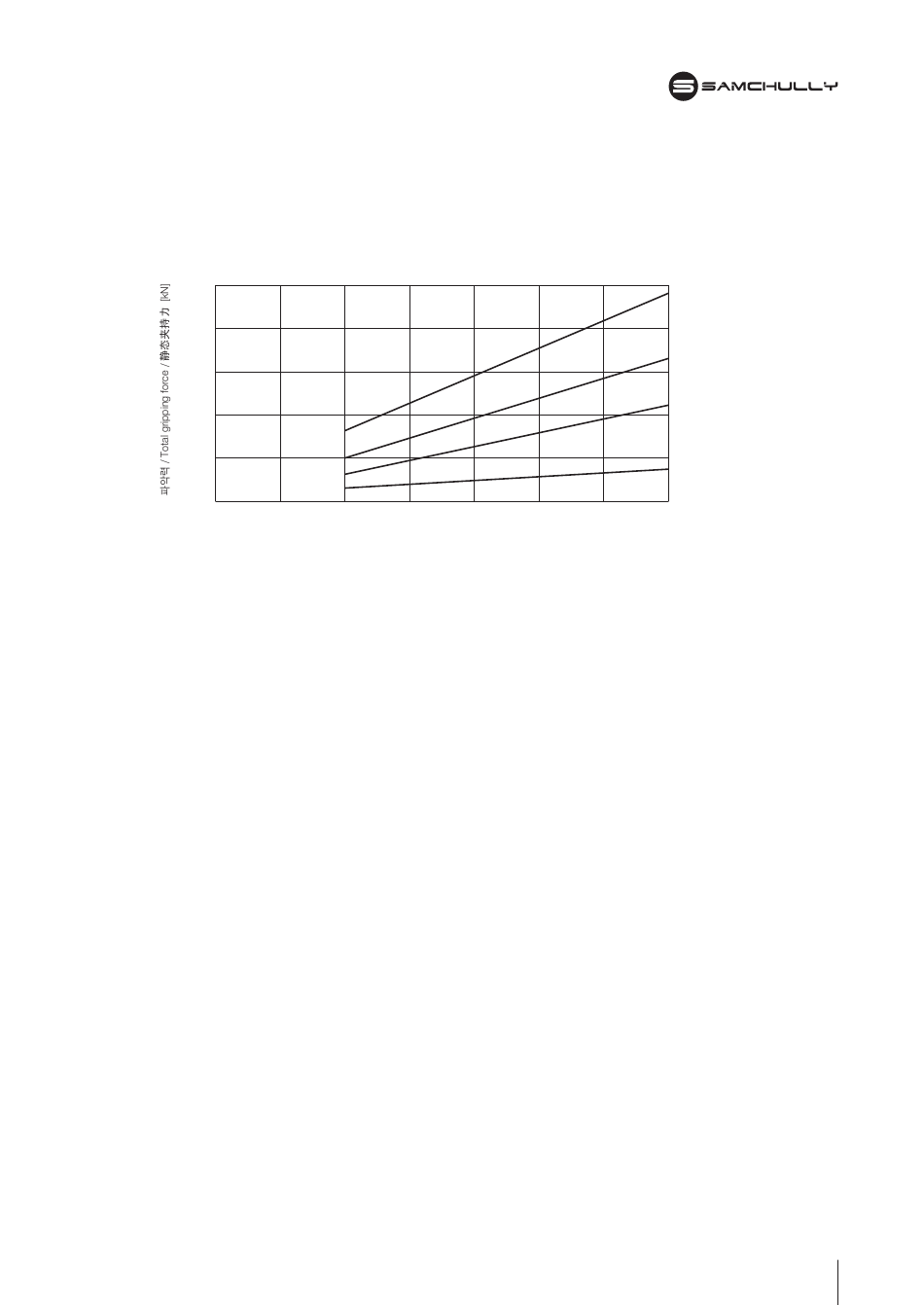

파악력과 공압의 관계
50
40
30
20
10
0
1. 탑죠의 높이가 표준 소프트 죠보다 높거나
탑죠에 사용되는 가공물에 연결될 경우 공압
을 줄여야 합니다. 그렇지 않을 경우 척
이 손상되고 가공물이 비산될 수 있습니다.
2. 불규칙한 가공물을 고정하는 동안 설정 압력
은 탑죠의 상태에 따라 결정돼야 합니다.
또한 제작 전 절삭 테스트를 해야 합니다.
The relation between the
gripping force and air
pressure
0.1 0.2 0.3
1. If the height of top jaw is higher than the
standard soft jaw, or clamping the
workpiece that used the front of top jaw,
you should reduce the air pressure.
Otherwise it could cause the chuck
damage and the danger of workpiece
scattering.
2. While clamping the irregular workpiece,
the setting pressure should be depended
on the top jaw condition. Furthermore, it
should be tested on cutting before
manufacture.
握持力和空气压力的关系
0.4 0.5 0.6
공압 / Pneumatic pressure / 气压压力 [Mpa]
1. 如果 Top 卡爪比标准软卡爪高或连接
到用于 Top 卡爪的工件，应减小空气
压力。否则，卡盘会受损，工件飞出。
2. 在固定不规则工件的过程中，设定压力
要根据 Top 卡爪的状态确定。
RTC-260
RTC-210
RTC-160
RTC-110
0.7
