Montageanleitung
Installierung, elektrischer Anschluss und die erste Inbetriebnahme sind von
einem qualifizierten Mitarbeiter durchzuführen. Die Platten sind für Wandmon-
tage bestimmt. Jede andere Montageweise ist mit dem Hersteller zu bespre-
chen.
Wandmontage
•
Die Öffnungen gemäß der Tabelle kennzeichnen, Öffnungen ausbohren,
Dübel einstecken und Schraube einschrauben, so dass sie nicht voll einge-
schraubt ist sondern ca. 5 mm herausragt. (Abb 4)
•

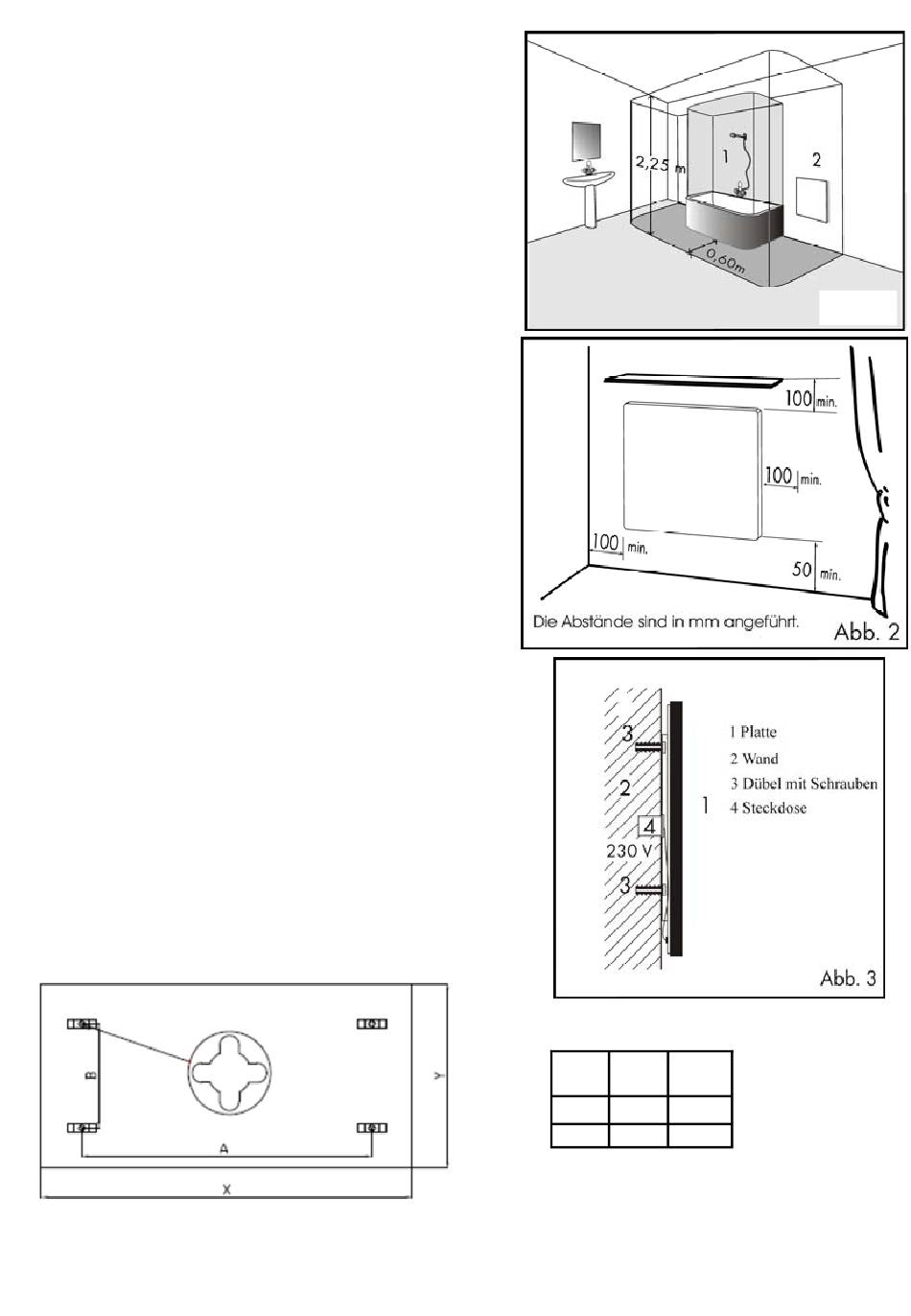

Die Platte immer mittels aller 4 Verankerungen aufhängen.
Abstände
Der Abstand der Unterkante des Verbrauchsgeräts vom Fußboden muss
mindestens 50 mm sein, es werden 150 mm empfohlen. Der Seitenabstand,
z.B. von Möbel, muss mindestens 100 mm und der Abstand nach oben
mindestens 100 mm betragen (siehe Abb. 2).
In Badezimmern ist die Platte in Übereinstimmung mit der Norm HD 60364-7-
701:2007 zu installieren und sie kann gemäß der Abb. 1.
Die Platte ist die Einrichtung der Klase II, Schutzart IP 44. Die Platte kann
nicht direkt unter Netzsteckdose angebracht sein.
12
W A
(mm)
300 335
600 935
Abb.4
Abb.1
B
(mm)
360
360
