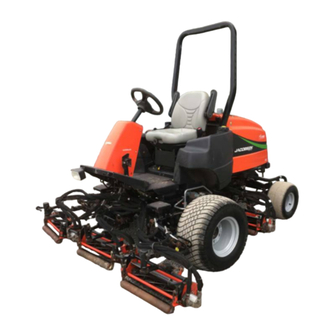

Textron Jacobsen Super LF 1880 Fairway Mower with ROPS Safety & Operation Manual

67955 - kubota d1105-e3b, 2wd, 67956 - kubota d1105-e3b, 4wd, 67957 - kubota d1105-t-e3b, 4wd
Hide thumbs Also See for Jacobsen Super LF 1880 Fairway Mower with ROPS:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Safety & Operation Manual
Handbok för säkerhet och drift
Super LF 1880™ Fairway Mower with ROPS
Super LF 1880™ Klipparen Fairway med ROPS
67955 – Kubota D1105-E3B, 2WD
67956 – Kubota D1105-E3B, 4WD
67957 – Kubota D1105-T-E3B, 4WD
If incorrectly used, this machine can cause severe injury. Those who use
and maintain this machine should be trained in its proper use, warned of its
dangers and should read the entire manual before attempting to set up,
operate, adjust or service the machine
Om denna maskin används på fel sätt kan den orsaka svåra personskador.
De som använder och underhåller denna maskin ska utbildas i hur den
används korrekt, vara varnade för de förekommande riskerna och ska alltid
läsa hela handboken innan någon form av arbete utförs på eller med maskinen.
GB
SE
United
Sweden
Kingdom
WARNING
VARNING
4160165-Rev.A-SE
When Performance Matters.
™

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Textron Jacobsen Super LF 1880 Fairway Mower with ROPS

Summary of Contents for Textron Jacobsen Super LF 1880 Fairway Mower with ROPS

  • Page 1 4160165-Rev.A-SE Safety & Operation Manual Handbok för säkerhet och drift Super LF 1880™ Fairway Mower with ROPS Super LF 1880™ Klipparen Fairway med ROPS 67955 – Kubota D1105-E3B, 2WD 67956 – Kubota D1105-E3B, 4WD 67957 – Kubota D1105-T-E3B, 4WD WARNING If incorrectly used, this machine can cause severe injury.

  • Page 2: Table Of Contents

    State of California to cause cancer and birth © Copyright 2008, Textron Inc. “All rights reserved, including the defects or other reproductive harm. right to reproduce this material or portions thereof in any form.” Litho In U.S.A. 10-2008...

  • Page 3: Safety

    SAFETY SAFETY OPERATING SAFETY ______________________________________________________ WARNING EQUIPMENT OPERATED IMPROPERLY OR BY UNTRAINED PERSONNEL CAN BE DANGEROUS. Familiarize yourself with the location and proper use of all controls. Inexperienced operators should receive instruction from someone familiar with the equipment before being allowed to operate the machine. 1.

  • Page 4: Important Safety Notes

    SAFETY IMPORTANT SAFETY NOTES _______________________________________________ This safety alert symbol is used to alert you to potential hazards. DANGER - Indicates an imminently hazardous situation which, if not avoided, WILL result in death or serious injury. WARNING - Indicates a potentially hazardous situation which, if not avoided, COULD result in death or serious injury.

  • Page 5: Decals

    DECALS DECALS DECALS _________________________________________________________________ Familiarize yourself with the following decals. They are critical to the safe operation of the machine. REPLACE DAMAGED DECALS IMMEDIATELY. 4181865 • Read operator's manual. Do not allow untrained • Before you clean, adjust, or repair this equipment, operators to use machine.
  • Page 6 DECALS Familiarize yourself with the following decals. They are critical to the safe operation of the machine. REPLACE DAMAGED DECALS IMMEDIATELY. 4181862 4181861 WARNING IMPORTANT Radiator is under pressure. Remove cap slowly to avoid personal injury. DO NOT USE STARTING ASSIST FLUIDS Use of starting assist fluids in the air intake system may be potentially explosive or cause a "runaway"...
  • Page 7 DECALS 4181863 3008521 WARNING Traction Pedal To prevent cuts use socket Reverse Forward wrench or Turf Groomer ® knob to turn reel. Engaged Sound Power Level Parking Brake Disengaged 3008004...

  • Page 8: Controls

    CONTROLS CONTROLS ICONS ___________________________________________________________________ Hour Meter Engine Read Manual Engine Throttle Glow Plug Start High Parking Brake Coolant Fuel Cutting Units Temperature Engaged Disengaged Diesel Forward Reverse (Cut) (Backlap) Traction Pedal Mowers Lights Engine Oil Horn Forward Reverse Lower Raise Pressure Hydraulic Oil Level...
  • Page 9 CONTROLS Tilt Steering Lever Water Temperature Gauge B1 Parking Brake Lock Volt Meter B2 Parking Brake Release Engine Oil Pressure Light Parking Brake Pedal Horn Mow Speed Stop 2WD / 4WD Switch Traction Pedal - Forward Raise / Lower Joystick Traction Pedal - Reverse Reel Switch Seat Adjustment...

  • Page 10: Control Descriptions

    CONTROLS CONTROL DESCRIPTIONS__________________________________________________ A. Tilt Steering Lever G. Seat Adjustment Pull lever up to release steering column. Tilt column Pull left side lever out to adjust seat forward or up or down to position desired. Release lever to lock backward. To adjust spring tension under seat, turn adjusting knob on front of seat.
  • Page 11 CONTROLS P. Engine Oil Pressure Light Z. Horn Switch The indicator will light if engine oil pressure drops This switch is used to test the alarm system or disable the alarm after a low oil level has been detected. Keep below 7 PSI (48 kPa).

  • Page 12: Operator Alerts

    CONTROLS OPERATOR ALERTS_______________________________________________________ The machine monitors vital machine systems. It uses an To test alarm system: audible alarm and warning lights to alert the operator of Turn ignition switch to RUN. Engine oil light will come on for conditions requiring immediate action. When an alert one second or more.

  • Page 13: Operation

    OPERATION OPERATION DAILY INSPECTION ________________________________________________________ 2. Check the fuel supply, radiator coolant level, CAUTION crankcase oil, and air cleaner indicator. All fluids must be at the full level mark with engine cold. The daily inspection should be performed only when 3.

  • Page 14: Operating Procedures

    OPERATION OPERATING PROCEDURES_________________________________________________ WARNING A Roll Over Protection Structure (ROPS) is included with this mower. Seat belts must be worn whenever operating a mower with a ROPS. Always keep seat belt snugly adjusted. DO NOT use seat belts on a mower without a ROPS.

  • Page 15: Starting

    OPERATION STARTING________________________________________________________________ IMPORTANT: Do not use starting assist fluids. Use of such fluids in the air intake system may be potentially explosive or cause a “Runaway” engine condition and could result in serious engine damage. 1. Make sure fuel shut off valve is completely open and the tow valve (See Section 4.9) is closed.

  • Page 16: To Drive / Transport

    OPERATION TO DRIVE / TRANSPORT ___________________________________________________ Read and follow all safety notes contained in this manual 1. Disengage all drives and raise implements to the when driving or transporting mower. Refer to Section 4.3 transport position when driving to and from the area for general operating instructions.

  • Page 17: Mowing

    OPERATION MOWING _________________________________________________________________ NOTICE WARNING To prevent damage to the reel and bedknife, never To prevent serious injuries, keep hands, feet, and operate reels when they are not cutting grass. clothing away from cutting unit when the blades are moving. 3.

  • Page 18: 4.10 Daily Maintenance

    OPERATION 4.10 DAILY MAINTENANCE _____________________________________________________ Important: For more detailed maintenance information, Handle fuel with care - it is highly flammable. Use an approved container; the spout must fit inside the fuel filler adjustments, and maintenance/lubrication charts, see neck. Avoid using cans and funnels to transfer fuel. the Parts &...

  • Page 19: Quality Of Cut

    QUALITY OF CUT QUALITY OF CUT QUALITY OF CUT TROUBLESHOOTING _______________________________________ It is recommended that a “test cut” be performed to 1. Mowing (Ground) Speed. evaluate the mower’s performance before beginning 2. Reel Bearing Condition and Pre-Load (End Play) repairs. Adjustment.

  • Page 20: Marcelling

    QUALITY OF CUT MARCELLING ____________________________________________________________ Marcelling, like washboarding, is a cyclical pattern of varying cutting heights, resulting in a wave-like cut appearance. In most cases, the wave tip-to-tip distance is 2 in. (5 cm) or less. TN0220 NOTE: Arrow indicates direction of travel. Probable Cause Remedy Mowing (ground) speed is too fast.

  • Page 21: Step Cutting

    QUALITY OF CUT STEP CUTTING____________________________________________________________ Step cutting occurs when grass is cut taller on one side of a reel than the other or one cutting unit to another. This is usually caused by mechanical wear or an incorrect roller or HOC (height-of-cut) adjustment. TN0221 NOTE: Arrow indicates direction of travel.

  • Page 22: Scalping

    QUALITY OF CUT SCALPING _______________________________________________________________ Scalping is a condition in which areas of grass are cut noticeably shorter than the surrounding areas, resulting in a light green or even brown patch. This is usually caused by an excessively low height-of-cut (HOC) setting and/or uneven turf.

  • Page 23: Stragglers

    QUALITY OF CUT STRAGGLERS ____________________________________________________________ Stragglers are scattered blades of uncut or poorly cut grass. TN0223 NOTE: Arrow indicates direction of travel. Probable Cause Remedy Bedknife improperly adjusted. Adjust reel-to-bedknife setting. Dull reel or bedknife cutting edges. Sharpen or replace reel blade and bedknife as necessary.

  • Page 24: Streaks

    QUALITY OF CUT STREAKS ________________________________________________________________ A streak is a line of uncut grass. This is usually caused by a nicked or bent bedknife. TN0224 NOTE: Arrow indicates direction of travel. Probable Cause Remedy Damaged bedknife. Replace bedknife. Damaged or unevenly worn reel. Inspect reel.

  • Page 25: Windrowing

    QUALITY OF CUT WINDROWING ____________________________________________________________ Windrowing is the deposit of clippings concentrated at one end of cutting unit(s) or between two cutting units, forming a line in the direction of travel. TN0225 NOTE: Arrow indicates direction of travel. Probable Cause Remedy Grass is too tall.

  • Page 26: Rifling Or Tramlining

    QUALITY OF CUT RIFLING OR TRAMLINING __________________________________________________ Rifling or tramlining is a pattern of varying cutting heights, resulting in a wave-like cut appearance, usually due to heavy contact points across a reel and/or bedknife. NOTE: Arrow indicates direction of travel. Probable Cause Remedy Reel and/or bedknife unevenly worn.
  • Page 27 NOTES NOTES...
  • Page 28 ACMTRAD SL. Produkten innehåller eller avger kemikalier som enligt myndigheterna i Kalifornien kan © Copyright 2008, Textron Inc. “Samtliga rättigheter förbehålles, orsaka cancer och fosterskador eller andra inklusive rätten att reproducera detta material eller delar av det i fortplantningsskador.

  • Page 29: Säkerhet

    SÄKERHET SÄKERHET SÄKER ANVÄNDNING ______________________________________________________ VARNING OM UTRUSTNINGEN ANVÄNDS FELAKTIGT ELLER AV EJ UTBILDAD PERSONAL KAN DEN UTGÖRA EN FARA. Gör dig förtrogen med var reglagen sitter och hur de används. En oerfaren operatör måste få utbildning av någon som känner till utrustningen innan han eller hon använder maskinen.

  • Page 30: Viktiga Säkerhetsanmärkningar

    SÄKERHET VIKTIGA SÄKERHETSANMÄRKNINGAR ______________________________________ Denna symbol används för att uppmärksamma dig på potentiella risker. FARA - Indikerar en omedelbart förestående riskabel situation som om den inte undviks KOMMER ATT resultera i dödsfall eller allvarlig skada. VARNING - Indikerar en potentiellt farlig situation som om den inte undviks KAN resultera i dödsfall eller allvarlig skada.

  • Page 31: Dekaler

    DEKALER DEKALER DEKALER ________________________________________________________________ Lär dig dekalerna och var de betyder, de är viktiga för säker användning av maskinen. ERSÄTT OMEDELBART SKADADE DEKALER. 4181865 • Läs användarhandboken. Låt inte outbildad • Håll undan händer, fötter och kläder från rörliga personal använda denna maskin. delar.
  • Page 32 DEKALER Lär dig dekalerna och var de betyder, de är viktiga för säker användning av maskinen. ERSÄTT OMEDELBART SKADADE DEKALER. 4181862 4181861 VARNING VIKTIGT Kylaren innehåller övertryck. öppna locket sakta för undvika ANVÄND INGA STARTVÄTSKOR skållning. startvätskor kommer luftinsugssystemet explosionsrisk uppstå och motorn kan börja rusa. Detta kan orsaka allvarliga motorskador.
  • Page 33 DEKALER 4181863 3008521 VARNING Gaspedal Förhindra skärsår genom att Bakåt Framåt använda en hylsnyckel eller ® Turf Groomer knopp för att snurra på klippcylindern. Aktiverad Ljudstyrka Parkeringsbroms Urkopplad 3008004...

  • Page 34: Reglage

    REGLAGE REGLAGE SYMBOLE________________________________________________________________ Timmätare Motor Läs Trottel handboken Från Kör Start Glödstift Hög Låg Parkeringsbroms Kylvätskans Bränsle Klippcylinder temperatur På Diesel Framåt Bakåt ( klipp ) ( honing ) Dragkraftspedal Klippcylindrar Arbetsbelysning Motor olja Signalhorn Framåt Bakåt Sänk Höj tryck Filter hydr.
  • Page 35 REGLAGE Spak för justering av rattens Timmätare lutning Kylvätsketemperaturmätare B1 Lås för parkeringsbroms Voltmätare B2 Frigöring av parkeringsbroms Motorns oljetryckslampa Parkeringsbroms Signalhorn Stopp för klipphastighet Omkopplare för 2- och 4-hjulsdrift Dragkraftspedal - Framåt Joystick för höjning / sänkning Dragkraftspedal - Bakåt Rullomkopplare Sitsjustering Omkopplare för strålkastare...

  • Page 36: Reglage

    REGLAGE REGLAGE________________________________________________________________ A. Spak för justering av rattens lutning G. Sitsjustering Dra upp spaken för att lossa rattstången. Luta Dra ut vänster spak för att flytta sitsen framåt eller rattstången till önskat läge. Släpp spaken för att låsa bakåt. Justera sitsens fjädring genom att vrida på rattstången på...
  • Page 37 REGLAGE P. Motorns oljetryckslampa Y. Säkringsblock Denna indikator tänds om motorns oljetryck sjunker Används för att skydda kretsar i elektriska system. Se under 48 kPa. Stäng omedelbart av motorn, fastställ Underhållshandbok och reservdelslista. orsaken åtgärda problemet innan driften Z. Signalknapp återupptas.

  • Page 38: Varningar

    REGLAGE VARNINGAR______________________________________________________________ Den elektroniska styrenheten övervakar vitala system i Testa larmsystemet: maskinen. Den använder ett ljudlarm och varningslampor för Vrid tändningsnyckeln till RUN (KÖR), alla varningslampor att uppmärksamma föraren på förhållanden som måste tänds i en sekund eller längre och larmsignalen hörs ett korrigeras omedelbart.

  • Page 39: Drift

    DRIFT DRIFT DAGLIG INSPEKTION ______________________________________________________ Kontrollera bränsleförsörjningen, kylarvätskans nivå, VAR FÖRSIKTIG vehusets olja och luftrenarindikator. Alla vätskor ska vara vid fullnivåmärket med kall motor. Den dagliga inspektionen ska endast utföras när motorn Kontrollera att alla klippare är injusterade till samma är avstängd och alla vätskor är kalla.

  • Page 40: Procedurer För Drift

    DRIFT PROCEDURER FÖR DRIFT__________________________________________________ VARNING Gräsklipparen är utrustad med vältskydd (ROPS). Om gräsklipparen är utrustad med vältskydd måste säkerhetsbältet alltid bäras. Kontrollera att säkerhetsbältet är ordentligt åtdraget. Säkerhetsbältet får INTE användas på gräsklippare som saknar vältskydd. Håll i ratten om gräsklipparen tippar. Försök inte hoppa ut eller lämna förarsätet. VAR FÖRSIKTIG Hjälp till att undvika personskador genom att alltid bära ögonskydd, arbetsstor eller stövlar av läder, hjälm och hörselskydd.

  • Page 41: Start

    DRIFT START ___________________________________________________________________ VIKTIGT: Använd inte starthjälpande vätskor. Användningen av sådana vätskor i luftintaget kan vara potentiellt explosivt eller orsaka en skenande motor, vilket kan resultera i allvarliga motorskador. Säkerställ att bränslets avstängningsventil är helt öppen och att bogseringsventilen (se avsnitt 4.9) är stängd. Sitt i förarsätet, se till att rullomkopplaren (T) är OFF (AV), P-bromsen...

  • Page 42: Körning / Transport

    DRIFT KÖRNING / TRANSPORT ___________________________________________________ Läs och följ alla säkerhetsmeddelanden i denna handbok Koppla ur alla drivningar och lyft redskapen till vid körning eller transport av denna traktor. Se avsnitt 4.3 transportläge vid körning till och från arbetsområden. för allmänna driftsanvisningar. Vid backning, titta bakåt för Lägg ur parkeringsbromsen och för trottelspaken till att säkerställa att du har fri väg.

  • Page 43: Klippning

    DRIFT KLIPPNING _______________________________________________________________ OBS! VARNING Förhindra skador på klippcylindrar och fasta knivar Förhindra allvarliga skador genom att hålla händer, fötter genom att aldrig köra klipparna annat än för klippning av och klädsel på betryggande avstånd från klipparna när gräs. cylindrarna roterar. För trottelspaken till SNABB och trampa sedan sakte Använd ALDRIG händerna till att rengöra klipparna.

  • Page 44: 4.10 Dagligt Underhåll

    DRIFT 4.10 DAGLIGT UNDERHÅLL_____________________________________________________ VIKTIGT: detaljerad information underhåll, Hantera bränsle med försiktighet - det är mycket justeringar och scheman för underhåll/smörjning finns i lättantändligt. Använd en godkänd dunk vars mynning Underhållshandbok reservdelslista. måste passa in i bränslepåfyllningsröret. Undvik om möjligt dunkar med trattar för hantering av bränsle.

  • Page 45: Klippkvalitet

    KLIPPKVALITET KLIPPKVALITET FELSÖKNING, KLIPPKVALITET ______________________________________________ Vi rekommenderar att ett ”klipptest” genomförs så att 1. Klipphastighet. gräsklipparens prestanda kan fastställas innan klipparen 2. Knivcylindrarnas lager och förbelastningsjustering repareras. (ändspel). Ett ”klipptestområde” bör förberedas för detta syfte. Detta 3. Skärpa i knivcylinder och motstål. område bör ha den typ av gräs som medger att en 4.

  • Page 46: Mindre Ojämnhet I Klippning

    KLIPPKVALITET MINDRE OJÄMNHET I KLIPPNING ___________________________________________ Även här ger ojämn klippning ger ett cirkelformat mönster av olika klipphöjder och ett vågformat utseende. I de flesta fall är avståndet mellan vågspetsarna 5 cm eller mindre. TN0220 Obs: Pil anger färdriktning. Trolig orsak Lösning För hög klipphastighet.

  • Page 47: Stegvis Klippning

    KLIPPKVALITET STEGVIS KLIPPNING_______________________________________________________ Stegvis klippning uppstår när gräset klipps i olika höjd på olika sidor om knivcylindern eller klippaggregatet. Detta orsakas ofta av mekaniskt slitage, felaktig rulle eller justering av klipphöjd. TN0221 Obs: Pil anger färdriktning. Trolig orsak Lösning Olika inställning av klipphöjd på knivcylinderns eller Kontrollera klippaggregatets höjdinställning.

  • Page 48: Rivning

    KLIPPKVALITET RIVNING _________________________________________________________________ Rivning uppstår när gräset klipps märkbart kortare än omgivande områden och en ljusgrön eller brun yta bildas. Detta orsakas ofta av en alltför låg inställning av klipphöjden och/eller ett ojämnt underlag. TN0222 Obs: Pil anger färdriktning. Trolig orsak Lösning Lägre inställning av klipphöjden än normalt.

  • Page 49: Tuvor

    KLIPPKVALITET TUVOR __________________________________________________________________ Tuvor är oklippt eller dåligt klippt gräs. TN0223 Obs: Pil anger färdriktning. Trolig orsak Lösning Ett felaktigt justerat motstål. Justera avståndet mellan knivcylinder och motstål. Matta eggar på knicvylinder eller motstål. Slipa eller byt blad och motstål vid behov. För hög klipphastighet.

  • Page 50: Strängar

    KLIPPKVALITET STRÄNGAR ______________________________________________________________ En sträng är en rad med oklippt gräs. Detta orsakas ofta av ett skadat eller böjt motstål. TN0224 Obs: Pil anger färdriktning. Trolig orsak Lösning Skadat motstål. Byt motstål. Skadad eller delvist sliten knivcylinder. Inspektera knivcylindern. Byt vid behov. Fästelement för motstål saknas eller är lösa.

  • Page 51: Strängar Av Klippt Gräs

    KLIPPKVALITET STRÄNGAR AV KLIPPT GRÄS _______________________________________________ Strängar av klippt gräs bildas i färdriktningen när klippning huvudsakligen sker på sida klippaggregatet eller -aggregaten. TN0225 Obs: Pil anger färdriktning. Trolig orsak Lösning För högt gräs. Klipp oftare. Klippning av vått gräs. Klipp när gräset är torrt. Gräsbildning på...

  • Page 52: Olika Klipphöjd

    KLIPPKVALITET OLIKA KLIPPHÖJD ________________________________________________________ Olika klipphöjd ger ett vågformat utseende och beror i regel på tunga kontaktpunkter mellan knivcylinder och/ eller motstål. Obs: Pil anger färdriktning. Trolig orsak Lösning Ojämnt slitage på knivcylinder eller motstål. Inspektera motstål och knivcylinder. Slipa eller byt blad och motstål vid behov.

  • Page 53: Anteckningar

    ANTECKNINGAR ANTECKNINGAR...
  • Page 55 ISO 9001 och ISO 14001. Ett världsomfattande återförsäljarnätverk och fabriksutbildade tekniker uppbackade av originaldelar från Jacobsen tillhandahåller pålitlig produktsupport av hög kvalitet. When Performance Matters. ™ Jacobsen, A Textron Company 11108 Quality Drive, Charlotte, NC 28273 www.Jacobsen.com 800-848-1636...
