A WILSON ELECTRONICS BRAND

DRIVE REACH OTR FLEET

Cell Signal Booster For Fleet Trucks

Installation Guide

support.weboost.com

866.294.1660

NEED HELP?

Need help?

Do you have a question about the weboost DRIVE REACH OTR FLEET and is the answer not in the manual?

Questions and answers

Summary of Contents for Wilson Electronics weboost DRIVE REACH OTR FLEET

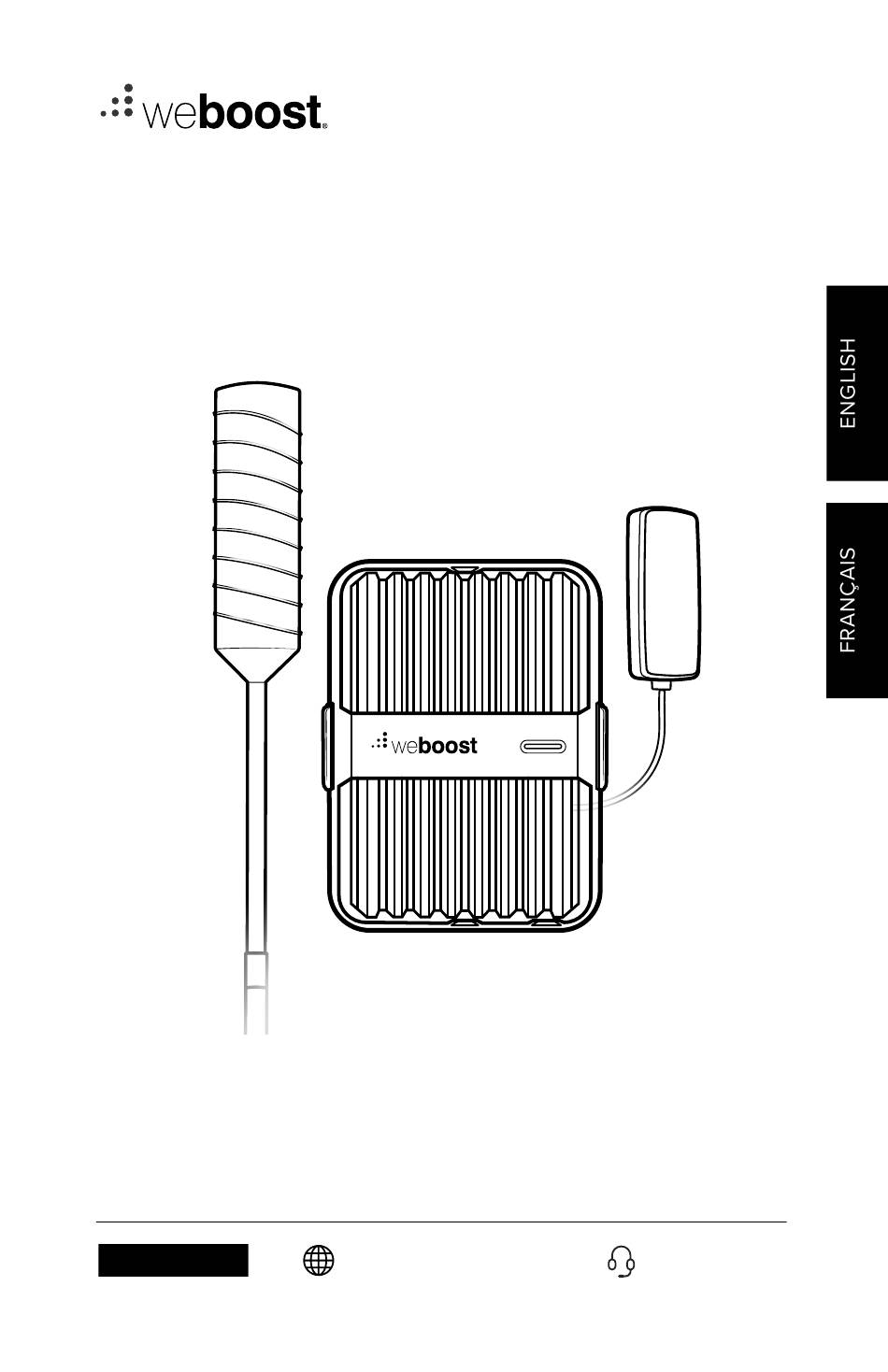

Page 1 A WILSON ELECTRONICS BRAND DRIVE REACH OTR FLEET Cell Signal Booster For Fleet Trucks ® Installation Guide support.weboost.com 866.294.1660 NEED HELP?
Page 2 ______ Index Package Contents Select Mounting Location STEP 1: Assemble The Antenna STEP 2: Mount Outside Antenna STEP 3: Mount Inside Antenna STEP 4: Wiring The Power Supply To Vehicle Battery STEP 5: Connect Coax Cables To Booster STEP 6: Connect Power Supply To Booster STEP 7: Light Patterns...
Page 3 ________ Package Contents Booster Outside Inside Mast Extensions Power & Bracket Antenna Antenna & Side Exit Adapter Supply 3-Way Antenna Antenna Thread Cable Mount Spring Lock Adapter DRIVE REACH OTR FLEET CELL SIGNAL BOOSTER...
Page 4 ______ Step 1: Select Mounting Location Select mounting location on vehicle. The antenna can be mounted in any CB mount or antenna mounting point on the vehicle. For best performance mount the antenna above the metal cab (it does not need to be above cab wind deflector). Depending on the type of truck, there may be built-in antenna mounting points.
Page 5 ______ Step 2: Assemble The Antenna Once you have determined the best location for the antenna cable from antenna and have determined if Mast Extensions are needed, insert cable through mast. Mast Extension NOTE: Mast Extensions may not be needed depending on your mounting point.
Page 6 ______ (STEP 2 cont.) NOTE: The included spring should only be used on shorter masts variations. Antenna 17” run cable through Mast Extension 32” Mast 45” Extension Antenna Spring (can be used optionally) run cable through Mast Extension Antenna Spring Mast Extension (can be used...
Page 7 ______ Step 3: Mount Outside Antenna These are some typical antenna mounting points. If the vehicle does not have built-in mounting points, a three-way mount is included that will work on vehicles with mirror rails. Upper Side Top of Mirror Mirror Arm 3-Way Mount on bird perch...
Page 8 ______ (STEP 3 cont.) If installing with the Spring, disassemble and reassemble the 3-Way Mount as shown below. Disassemble Remove nut & Reassemble shakeproof washer Side Exit Adapter Side Exit Adapter must be used with Spring Remove bolt & plastic washer Spring Mount disc washer with lip in the DOWN position...
Page 9 ______ Step 4: Mount Inside Antenna Identify a place to mount the In-Vehicle Antenna, either on the side of the seat or on the dash and mount. The location should be at least 18 inches but no more than 36 inches from where the cellular device will be used.
Page 10 ______ Step 5: Wiring The Power Supply To Vehicle Battery Use steps below as a draft/template of the general install of the power supply. Before connecting the power supply, disconnect the vehicle battery leads to avoid any electrical shocks during installation. Locate a place where cables are already running through the firewall (rear wall of engine bay) to the inside of the cabin.
Page 11 ______ Step 6: Connect Coax Cables To Booster Connect the cable from the Outside Antenna to the port labeled “Outside Antenna” on the Drive Reach booster. NOTE: Bracket can be used to fasten booster in a specific location if desired. The Velcro®...
Page 12 ______ Step 7: Connect Power Supply To Booster Connect the power supply cord to the end of the booster, labeled “ .” NOTE: Do NOT connect the power to the Signal Booster until you have connected both the Inside and Outside Antennas. from Outside Antenna from Inside Antenna Power Supply...
Page 13 ______ Light Patterns Solid Green This indicates that your booster is functioning properly and there are no issues with installation. Blinking Red, Then Solid Green This indicates that one or more of the booster bands has reduced power due to a minor feedback loop condition called oscillation. This is a built in safety feature to prevent harmful interference with a nearby cell tower.
Page 14 ______ Troubleshooting FIXING BLINKING OR SOLID RED ISSUES This section is only applicable if the booster is red or blinking red and you are not experiencing the desired signal boost. Unplug the Booster’s power supply. Relocate the inside and outside antenna further from each other. The objective is to increase the separation distance between them, so that they will not create this feedback condition discussed before.
Page 15 ______ Safety Guidelines Use only the power supply provided in this package. Use of a non-weBoost product may damage your equipment. All inside panel and dome antennas must have at least 6’ of separation distance from all active users, and low profile antennas must have at least 1.5’ separation distance from all active users. Connecting the Signal Booster directly to the cell phone with use of an adapter will damage the cell phone.
Page 16 ______ Antenna Kit Options The following accessories are certified to be used with the Drive Reach OTR Fleet. BAND 12/17 BAND 13 BAND 5 BAND 25/2 BAND 4 Outside antenna maximum permissible -0.6 -0.4 antenna gain (dBi) 50Ω Inside antenna maximum permissible 1.13 1.44 -0.44...
Page 17 ______ Specifications Drive Reach Product Number U650054 Model Number 460054 IC ID 4726A-460054 Connectors SMB-Jack Antenna Impedance 50 Ohms Frequency 698-716 MHz, 728-756 MHz, 777-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Maximum Power 700 MHz 700 MHz 800 MHz 1700 MHz 1900 MHz Power output for single cell...
Page 18 2 YEAR WARRANTY weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials. Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of purchase. Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated proof of purchase and a Returned Material Authorization (RMA) number supplied by weBoost.
Page 19 Notes support.weboost.com 866.294.1660 NEED HELP? DRIVE REACH OTR FLEET CELL SIGNAL BOOSTER...
Page 20 3301 East Deseret Drive, St. George, UT 866.294.1660 www.weboost.com support.weboost.com Copyright © 2020 weBoost. All rights reserved. weBoost products covered by U.S. patent(s) and pending application(s) For patents go to: weboost.com/us/patents NOT AFFILIATED WITH WILSON ANTENNA...
Page 21 MARQUE DE WILSON ELECTRONICS DRIVE REACH OTR FLEET Amplificateur de signal cellulaire pour les flottes de camions ® Guide d’installation support.weboost.com 866-294-1660 BESOIN D’AIDE?
Page 22 ______ Index Contenu de la boîte Déterminer où installer l’antenne ÉTAPE 1 : Assembler l’antenne ÉTAPE 2 : Fixer l’antenne extérieure ÉTAPE 3 : Fixer l’antenne inférieure ÉTAPE 4 : Relier le bloc d’alimentation électrique ÉTAPE 5 : à la batterie du véhicule Relier les câbles coaxiaux à l’amplificateur ÉTAPE 6 : Relier le bloc d’alimentation à...
Page 23 ________ Contenu de la boîte Amplificateur Antenne Antenne Rallonges de mât Bloc et support extérieure intérieure et adaptateur de d’alimentation sortie latéral Support Ressort pour Adhésif Adaptateur d’installation à antenne frein-filet pour câble trois voies pour antenne DRIVE REACH OTR FLEET AMPLIFICATEUR DE SIGNAL CELLULAIRE...
Page 24 ______ Étape 1 : Déterminer l’endroit où installer l’antenne Déterminez l’endroit où installer l’antenne dans le véhicule. L’antenne peut être fixée sur un support pour poste BP ou un point de fixation pour antenne sur le véhicule. Pour une meilleure performance, installez l’antenne au-dessus de la cabine métallique (il n’est pas nécessaire qu’elle soit au-dessus du déflecteur d’air de la cabine).
Page 25 ______ Étape 2 : Assembler l’antenne Une fois que vous avez déterminé le meilleur endroit où installer Câble de l’antenne et que vous avez décidé l’antenne si des rallonges de mât sont nécessaires, insérez le câble de l’antenne dans le mât. Rallonge de mât NOTA : Il se peut que vous n’ayez pas besoin de rallonges de mât selon votre...
Page 26 ______ (ÉTAPE 2, suite) NOTA : Le ressort (fourni) peut être utilisé seulement pour les mâts de plus petite taille. Antenne 17” Faire passer le câble dans la rallonge de mât 32” Rallonge 45” de mât Le ressort pour antenne peut être utilisé Faire passer le câble dans la rallonge de mât Le ressort pour antenne...
Page 27 ______ Étape 3 : Fixer l’antenne extérieure Il existe des points de fixation d’antenne types. Si le véhicule n’a pas de points de fixation intégrés, vous pouvez installer l’antenne au moyen du support à trois voies (inclus) sur un véhicule munis de rails pour rétroviseur. Côté...
Page 28 ______ (ÉTAPE 3, suite) Si vous utilisez le ressort, démontez et remontez le support à trois voies, comme illustré ci-dessous. Démontage Retirez l’écrou et la Remontage rondelle indesserrable. Adaptateur de sortie latéral Si vous utilisez le ressort, vous devez installer l’adaptateur de sortie latérale.
Page 29 ______ Étape 4 : Fixer l’antenne intérieure Déterminez l’endroit où fixer l’antenne intérieure, que ce soit sur le côté du siège ou sur le tableau de bord, et installez-la. Elle doit se trouver à 18 pouces au minimum et à 36 pouces au maximum de l’endroit où sera utilisé le téléphone cellulaire. Utilisez la bande adhésive Velcro fournie et fixez-la à...
Page 30 ______ Étape 5 : Relier le bloc d’alimentation électrique à la batterie du véhicule Suivez les étapes générales d’installation de l’alimentation électrique ci-dessous. Avant de brancher l’alimentation, débranchez les fils de la batterie du véhicule pour éviter les décharges électriques pendant l’installation. Trouvez un endroit où...
Page 31 ______ Étape 6 : Relier les câbles coaxiaux à l’amplificateur Branchez le câble de l’antenne extérieure sur le port étiqueté « Outside Antenna » (antenne extérieure) de l’amplificateur Drive Reach. NOTA : Vous pouvez utiliser le support pour fixer l’amplificateur à un endroit particulier, au besoin. La bande de Velcro® sous le support peut également être utilisée pour empêcher l’amplificateur de glisser.
Page 32 ______ Étape 7 : Relier le bloc d’alimentation à l’amplificateur Branchez le cordon du bloc d’alimentation sur l’extrémité de l’amplificateur, qui est étiqueté « ». NOTA : NE branchez PAS le bloc d’alimentation de l’amplificateur de signal tant que les antennes intérieure et extérieure ne sont pas raccordées. depuis l’antenne extérieure depuis l’antenne...
Page 33 ______ Modes des voyants Vert continu Cela indique que votre amplificateur fonctionne correctement et que votre installation ne présente aucun problème. Rouge clignotant, puis vert continu Cela indique une baisse d’alimentation d’une ou de plus d’une bande de l’amplificateur en raison d’une boucle de rétroaction mineure appelée oscillation. Il s’agit d’une fonction de sécurité...
Page 34 ______ Dépannage PROBLÈMES DE VOYANT ROUGE CLIGNOTANT OU CONTINU Cette section n’est pertinente que si le voyant de l’amplificateur est rouge ou vert clignotant et que vous n’avez pas l’amplification de signal désirée. Débranchez le bloc d’alimentation de l’amplificateur. Replacez les antennes intérieure et extérieure plus loin l’une de l’autre. L’objectif de ce déplacement est d’augmenter la distance entre elles afin de ne pas provoquer la condition de rétroaction abordée plus tôt.
Page 35 ______ Conseils de sécurité Seul le bloc d’alimentation fourni doit être utilisé. L’utilisation d’un produit autre que WeBoost peut endommager votre équipement. Toutes les antennes intérieures à panneau et les antennes intérieures dômes doivent être à une distance d’au moins 6 pi des utilisateurs actifs, et les antennes compactes doivent être à une distance d’au moins 1,5 pi des utilisateurs actifs.
Page 36 ______ Éléments optionnels Les accessoires suivants sont certifiés utilisés avec l’amplificateur Drive Reach OTR. BANDES 12/17 BANDE 13 BANDE 5 BANDES 25/2 BANDE 4 Antenne extérieure – gain maximal -0,6 -0,4 admissible (dBi) 50 Ω Antenne intérieure – gain maximal 1,13 1,44 -0,44 2,02 1,96 admissible (dBi) 50 Ω ÉLÉMENTS FACULTATIFS DE LA TROUSSE D’ANTENNE MOBILE INTÉRIEURE Longueur Trousse n...
Page 37 ______ Caractéristiques techniques Drive Reach Numéro de produit U650054 Numéro de modèle 460054 Numéro IC 4726A-460054 Connecteurs Connecteur SMB Impédance d’antenne 50 ohms Fréquences 698-716 MHz, 728-756 MHz, 777-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz Alimentation maximum 700 MHz 700 MHz 800 MHz 1700 MHz 1900 MHz DBm de sortie d’alimentation Bande 12/17...
Page 38 GARANTIE DE 2 ANS Les amplificateurs de signal weBoost sont garantis deux (2) ans contre les défauts de fabrication ou de matériaux. Les cas de garantie peuvent être résolus en renvoyant le produit accompagné d’une preuve d’achat datée directement au revendeur. Les amplificateurs de signal peuvent également être retournés directement au fabricant, aux frais du consommateur, accompagnés d’une preuve d’achat datée et d’un numéro d’autorisation de retour de matériel (RMA) fourni par weBoost qui doit, à...
Page 39 Remarques support.weboost.com 866-294-1660 BESOIN D’AIDE? DRIVE REACH OTR FLEET AMPLIFICATEUR DE SIGNAL CELLULAIRE...
Page 40 3301 East Deseret Drive, St. George, UT 866-294-1660 www.weboost.com support.weboost.com Copyright © 2020 weBoost. Tous droits réservés. Les produits weBoost couverts par un ou plus d’un brevet américain/une ou plus d’une demande en instance. Pour consulter les brevets, rendez-vous à l’adresse : weboost.com/us/patents NON AFFILIÉ...
