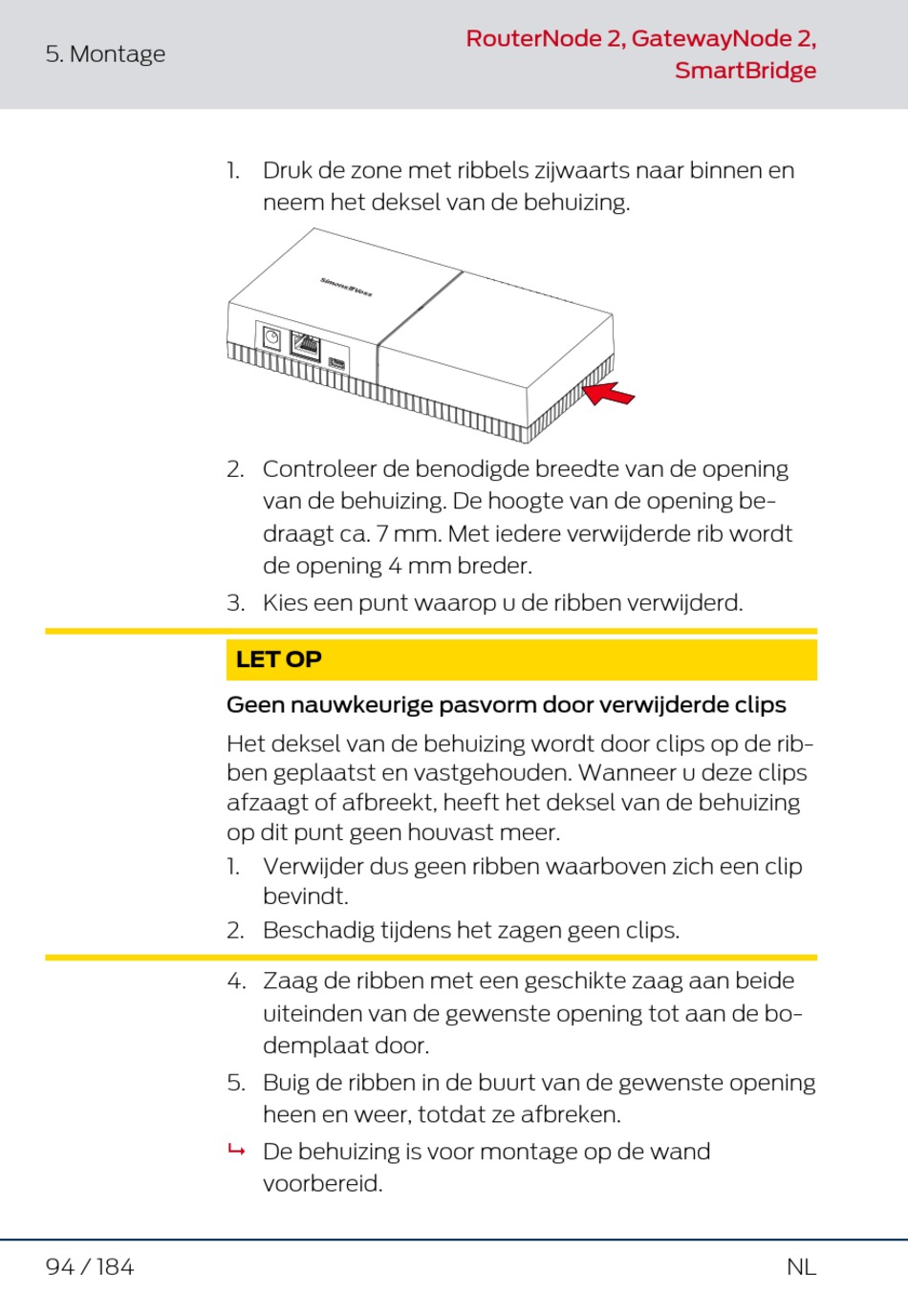

Simons Voss Technologies RouterNode 2 Quick Manual page 94

5. Montage
94 / 184
1. Druk de zone met ribbels zijwaarts naar binnen en
neem het deksel van de behuizing.
2. Controleer de benodigde breedte van de opening
van de behuizing. De hoogte van de opening be-
draagt ca. 7 mm. Met iedere verwijderde rib wordt
de opening 4 mm breder.
3. Kies een punt waarop u de ribben verwijderd.
LET OP
Geen nauwkeurige pasvorm door verwijderde clips
Het deksel van de behuizing wordt door clips op de rib-
ben geplaatst en vastgehouden. Wanneer u deze clips
afzaagt of afbreekt, heeft het deksel van de behuizing
op dit punt geen houvast meer.
1. Verwijder dus geen ribben waarboven zich een clip
bevindt.
2. Beschadig tijdens het zagen geen clips.
4. Zaag de ribben met een geschikte zaag aan beide
uiteinden van de gewenste opening tot aan de bo-
demplaat door.
5. Buig de ribben in de buurt van de gewenste opening
heen en weer, totdat ze afbreken.
De behuizing is voor montage op de wand
9
voorbereid.
RouterNode 2, GatewayNode 2,
SmartBridge
NL
