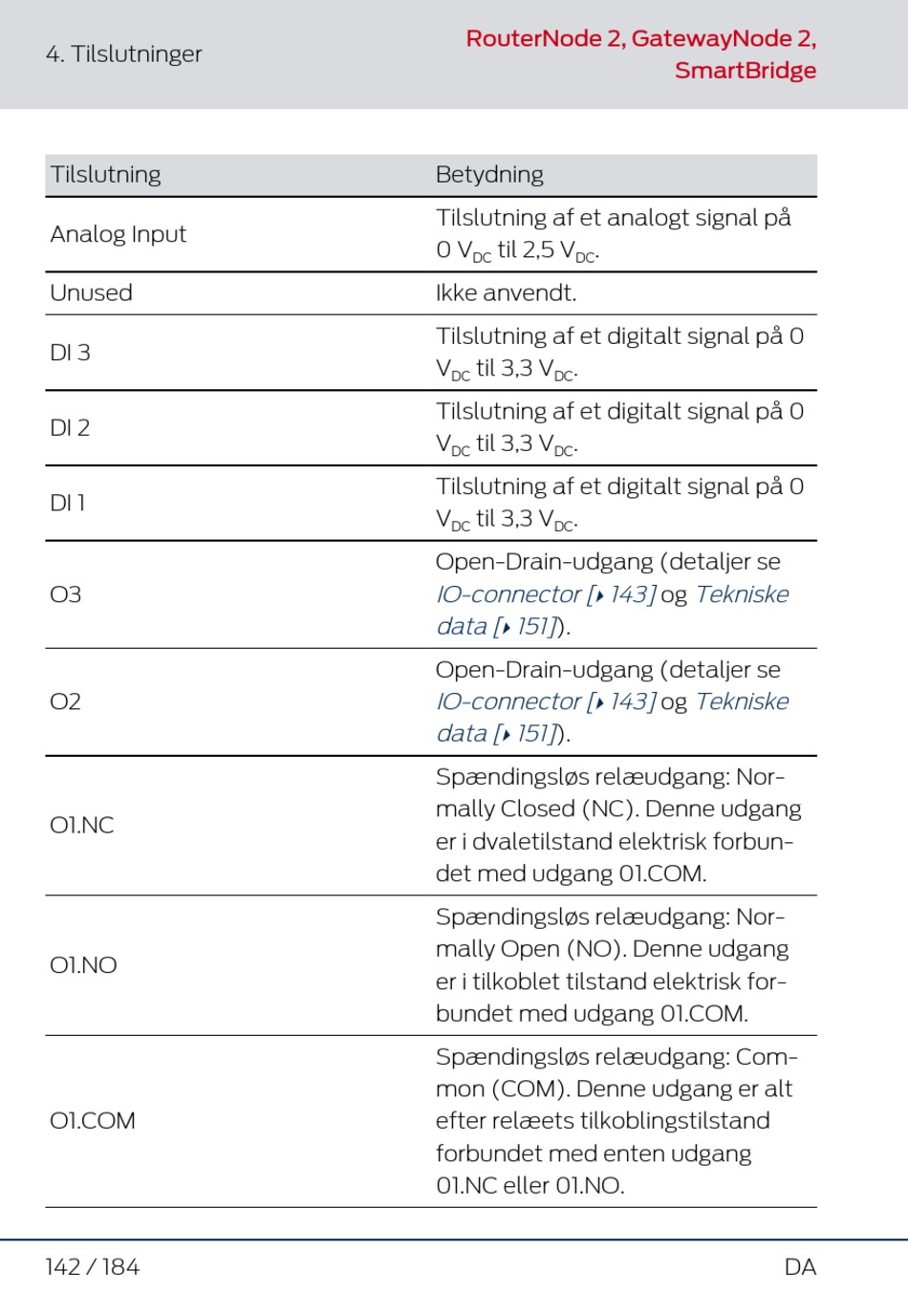

4. Tilslutninger
Tilslutning
Analog Input
Unused
DI 3
DI 2
DI 1
O3
O2
O1.NC
O1.NO
O1.COM
142 / 184
RouterNode 2, GatewayNode 2,
Betydning
Tilslutning af et analogt signal på
0 V til 2,5 V .
DC DC
Ikke anvendt.
Tilslutning af et digitalt signal på 0
V til 3,3 V .
DC DC
Tilslutning af et digitalt signal på 0
V til 3,3 V .
DC DC
Tilslutning af et digitalt signal på 0
V til 3,3 V .
DC DC
Open-Drain-udgang (detaljer se
IO-connector [ 143]
}
data [ 151]
).
}
Open-Drain-udgang (detaljer se
IO-connector [ 143]
}
data [ 151] ).
}
Spændingsløs relæudgang: Nor-
mally Closed (NC). Denne udgang
er i dvaletilstand elektrisk forbun-
det med udgang 01.COM.
Spændingsløs relæudgang: Nor-
mally Open (NO). Denne udgang
er i tilkoblet tilstand elektrisk for-
bundet med udgang 01.COM.
Spændingsløs relæudgang: Com-
mon (COM). Denne udgang er alt
efter relæets tilkoblingstilstand
forbundet med enten udgang
01.NC eller 01.NO.
SmartBridge
Tekniske
og
Tekniske
og
DA
