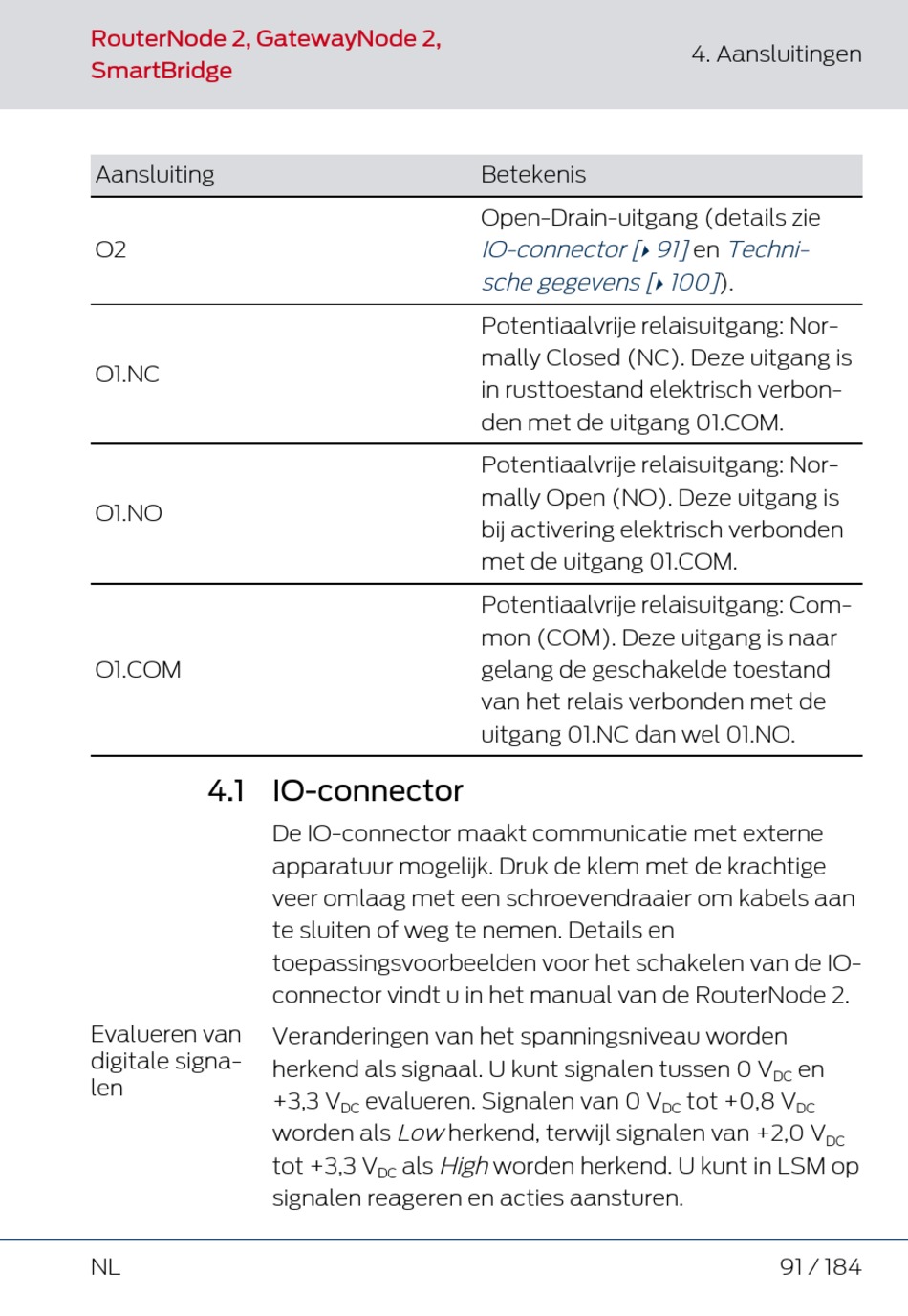

Aansluiting
O2
O1.NC
O1.NO
O1.COM

4.1 IO-connector

Evalueren van
digitale signa-
len
NL
De IO-connector maakt communicatie met externe
apparatuur mogelijk. Druk de klem met de krachtige
veer omlaag met een schroevendraaier om kabels aan
te sluiten of weg te nemen. Details en
toepassingsvoorbeelden voor het schakelen van de IO-
connector vindt u in het manual van de RouterNode 2.
Veranderingen van het spanningsniveau worden
herkend als signaal. U kunt signalen tussen 0 V
+3,3 V evalueren. Signalen van 0 V
DC
worden als Low herkend, terwijl signalen van +2,0 V
als High worden herkend. U kunt in LSM op
tot +3,3 V
DC
signalen reageren en acties aansturen.
Betekenis
Open-Drain-uitgang (details zie
IO-connector [ 91]
}
sche gegevens [
Potentiaalvrije relaisuitgang: Nor-
mally Closed (NC). Deze uitgang is
in rusttoestand elektrisch verbon-
den met de uitgang 01.COM.
Potentiaalvrije relaisuitgang: Nor-
mally Open (NO). Deze uitgang is
bij activering elektrisch verbonden
met de uitgang 01.COM.
Potentiaalvrije relaisuitgang: Com-
mon (COM). Deze uitgang is naar
gelang de geschakelde toestand
van het relais verbonden met de
uitgang 01.NC dan wel 01.NO.
4. Aansluitingen
Techni-
en
100]
).
}
en
DC
tot +0,8 V
DC DC
