Simons Voss Technologies RouterNode 2 Quick Manual page 67

RouterNode 2, GatewayNode 2,
SmartBridge
FR
En cas de pose enterrée des câbles, utilisez

l'ouverture intégrée à la plaque de base.
Si la pose des câbles est réalisée en surface, vous

devez modifier le boîtier.
ü Alimentation électrique débranchée.

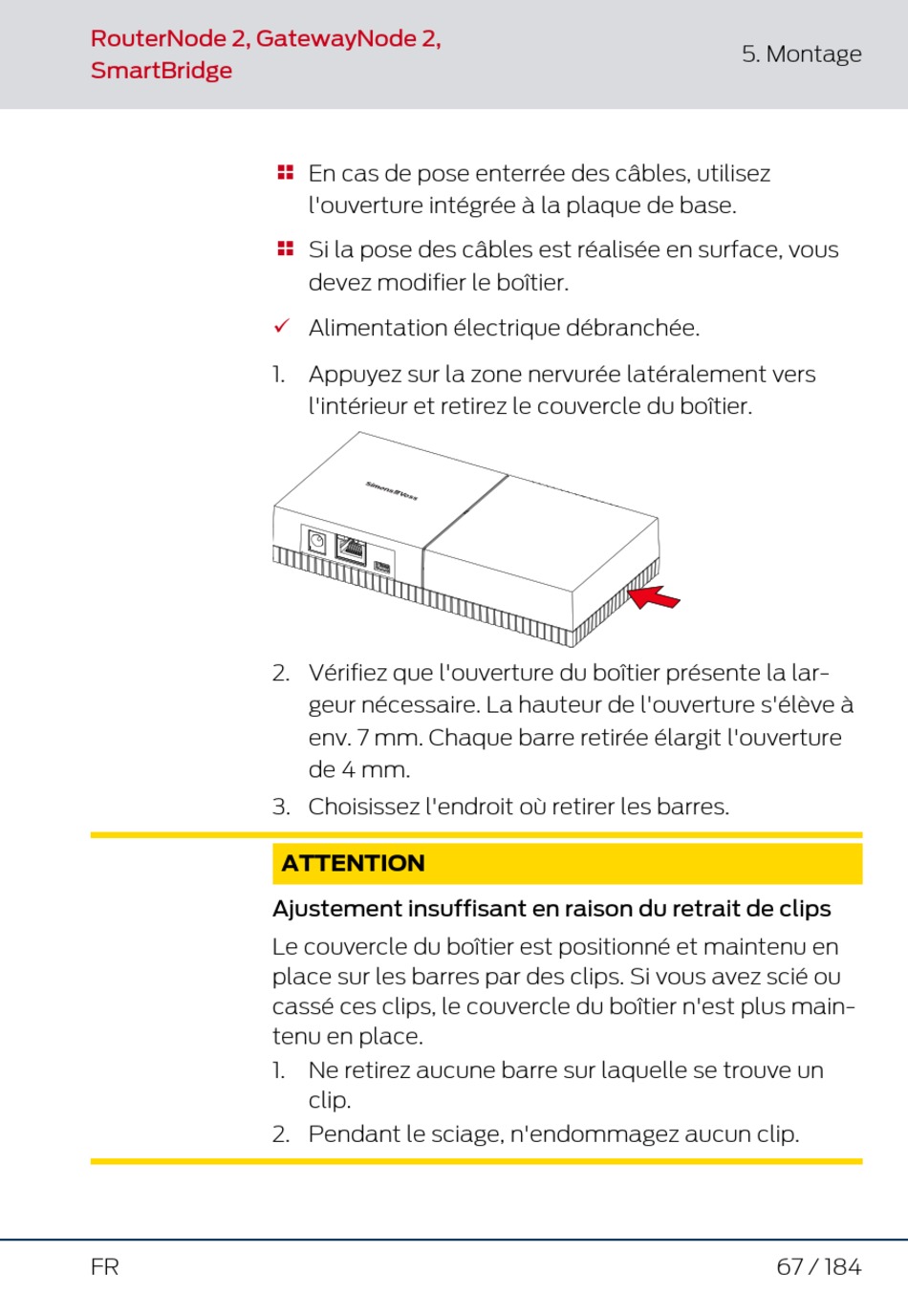

1. Appuyez sur la zone nervurée latéralement vers
l'intérieur et retirez le couvercle du boîtier.
2. Vérifiez que l'ouverture du boîtier présente la lar-
geur nécessaire. La hauteur de l'ouverture s'élève à
env. 7 mm. Chaque barre retirée élargit l'ouverture
de 4 mm.
3. Choisissez l'endroit où retirer les barres.
ATTENTION
Ajustement insuffisant en raison du retrait de clips
Le couvercle du boîtier est positionné et maintenu en
place sur les barres par des clips. Si vous avez scié ou
cassé ces clips, le couvercle du boîtier n'est plus main-
tenu en place.
1. Ne retirez aucune barre sur laquelle se trouve un
clip.
2. Pendant le sciage, n'endommagez aucun clip.
5. Montage
67 / 184
