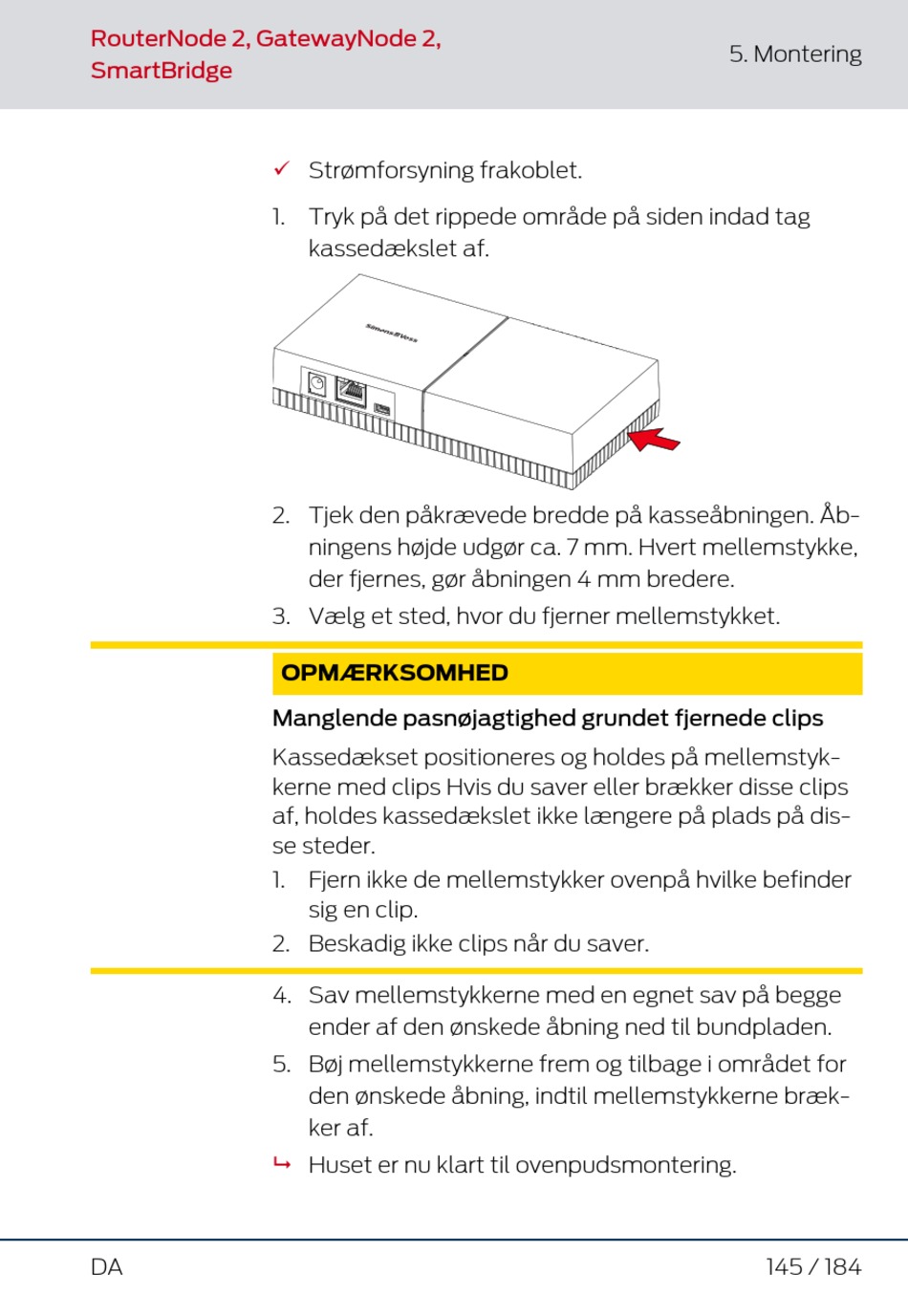

Simons Voss Technologies RouterNode 2 Quick Manual page 145

RouterNode 2, GatewayNode 2,
SmartBridge
DA
ü Strømforsyning frakoblet.
1. Tryk på det rippede område på siden indad tag
kassedækslet af.
2. Tjek den påkrævede bredde på kasseåbningen. Åb-
ningens højde udgør ca. 7 mm. Hvert mellemstykke,
der fjernes, gør åbningen 4 mm bredere.
3. Vælg et sted, hvor du fjerner mellemstykket.
OPMÆRKSOMHED
Manglende pasnøjagtighed grundet fjernede clips
Kassedækset positioneres og holdes på mellemstyk-
kerne med clips Hvis du saver eller brækker disse clips
af, holdes kassedækslet ikke længere på plads på dis-
se steder.
1. Fjern ikke de mellemstykker ovenpå hvilke befinder
sig en clip.
2. Beskadig ikke clips når du saver.
4. Sav mellemstykkerne med en egnet sav på begge
ender af den ønskede åbning ned til bundpladen.
5. Bøj mellemstykkerne frem og tilbage i området for
den ønskede åbning, indtil mellemstykkerne bræk-
ker af.
Huset er nu klart til ovenpudsmontering.
9
5. Montering
145 / 184
