Anschluss an Sensorschloss

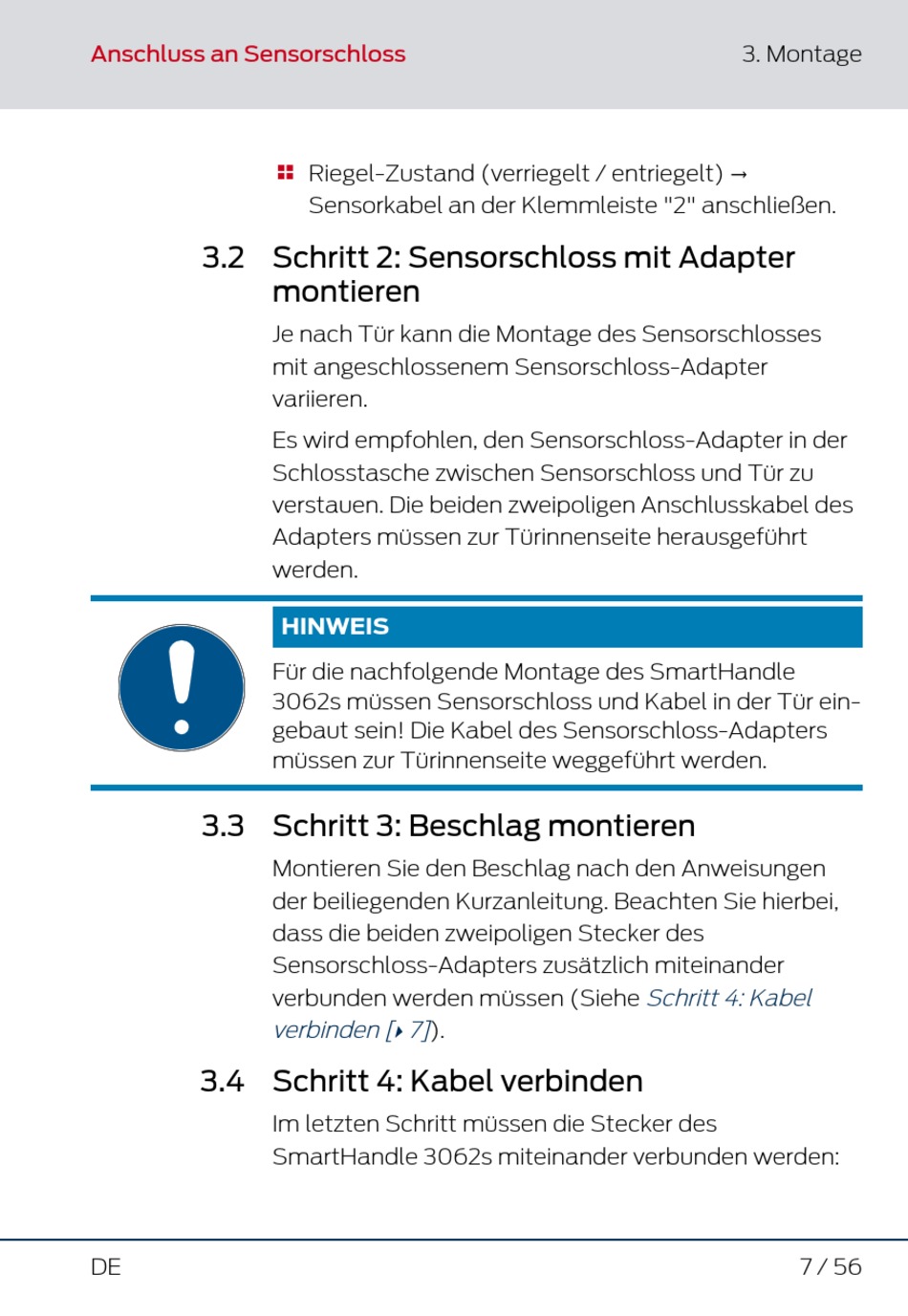

3.2 Schritt 2: Sensorschloss mit Adapter

3.3 Schritt 3: Beschlag montieren

3.4 Schritt 4: Kabel verbinden

DE
Riegel-Zustand (verriegelt / entriegelt) →

Sensorkabel an der Klemmleiste "2" anschließen.
montieren
Je nach Tür kann die Montage des Sensorschlosses
mit angeschlossenem Sensorschloss-Adapter
variieren.
Es wird empfohlen, den Sensorschloss-Adapter in der
Schlosstasche zwischen Sensorschloss und Tür zu
verstauen. Die beiden zweipoligen Anschlusskabel des
Adapters müssen zur Türinnenseite herausgeführt
werden.
HINWEIS
Für die nachfolgende Montage des SmartHandle
3062s müssen Sensorschloss und Kabel in der Tür ein-
gebaut sein! Die Kabel des Sensorschloss-Adapters
müssen zur Türinnenseite weggeführt werden.
Montieren Sie den Beschlag nach den Anweisungen
der beiliegenden Kurzanleitung. Beachten Sie hierbei,
dass die beiden zweipoligen Stecker des
Sensorschloss-Adapters zusätzlich miteinander
verbunden werden müssen (Siehe
verbinden [ 7]
).
}
Im letzten Schritt müssen die Stecker des
SmartHandle 3062s miteinander verbunden werden:
3. Montage
Schritt 4: Kabel
7 / 56
