ISOMETER® isoHR685W-x-I-B

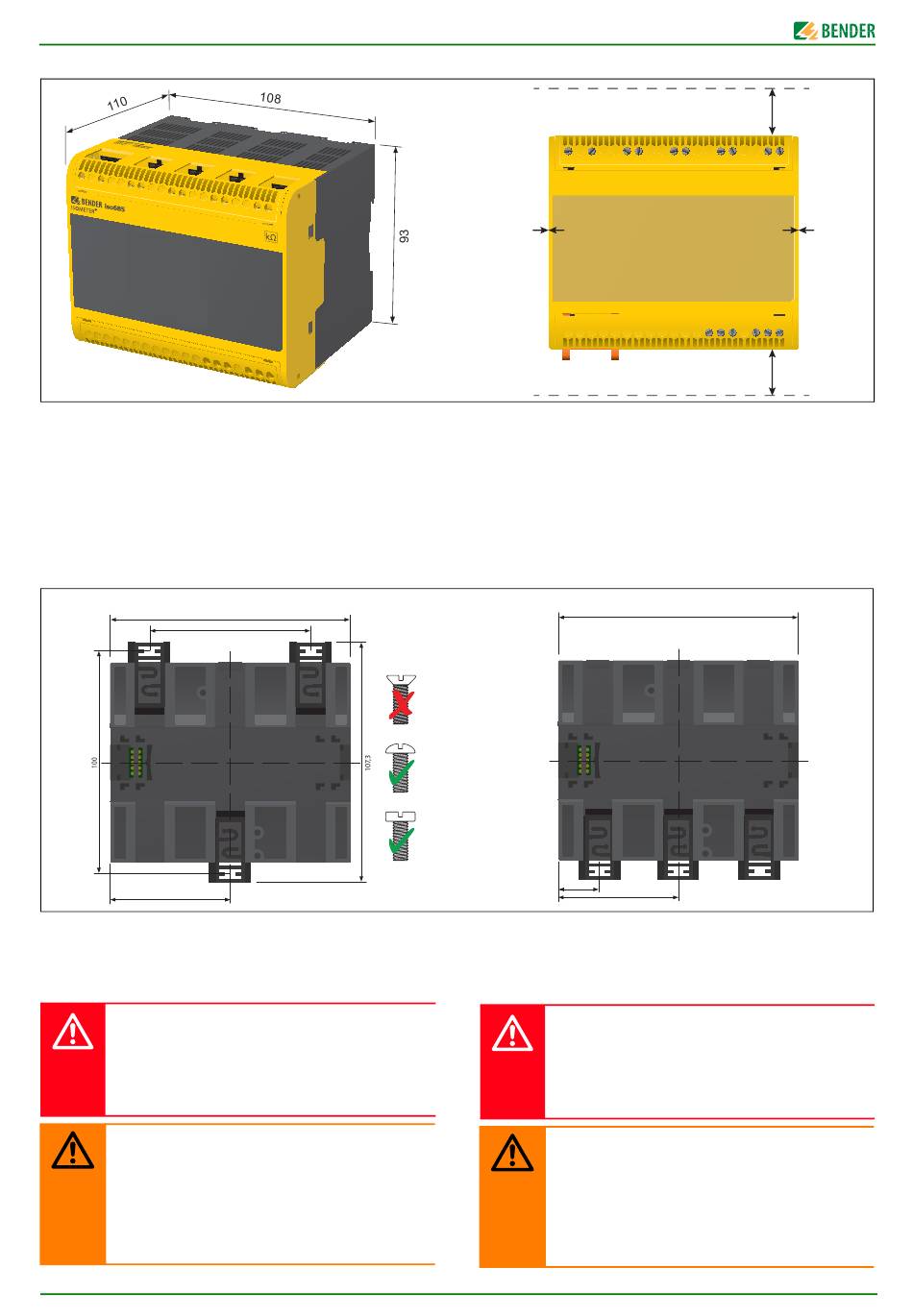

Montage
Montage auf Hutschiene
Rasten Sie alle 3 mitgelieferten Montageclips (2 separat verpackt)
des Geräts auf der Hutschiene unten so ein, dass ein sicherer und
fester Sitz gewährleistet ist.
Schraubbefestigung
Bringen Sie die 3 mitgelieferten Montageclips (2 separat ver-
packt) manuell oder mit Werkzeug in eine über das Gehäuse hin-
aus ragende Rastposition. Befestigen Sie das Gerät mit drei M4-
Schrauben (kein Senkkopf), siehe nachfolgende Skizze.
Screw mounting
54
Anschluss
Verdrahten Sie das Gerät gemäß Anschlussplan. Beachten Sie da-
bei die technischen Daten. Montieren Sie nach dem Anschluss
die obere und die untere mitgelieferte Klemmenabdeckung!
Gefahr eines elektrischen Schlages!
An den Klemmen L1/+...L3/- können Nennspannungen
bis 1300 V anliegen, die bei direkter Berührung lebensge-
GEFAHR
fährlich sein können. Nehmen Sie das Gerät nur mit
montierten und eingerasteten Klemmenabdeckungen
in Betrieb.
Verletzungen, Brände und Sachschäden durch Kurzchluss!
Entsprechend DIN VDE 0100-430 können Sie auf
Schutzeinrichtungen zum Schutz bei Kurzschluss für die
WARNUNG
Ankopplung der Klemmen L1/+, L2, L3/- an das zu
überwachende IT-System verzichten, wenn die Leitung
oder das Kabel so ausgeführt ist, dass die Gefahr eines
Kurzschlusses auf ein Mindestmaß beschränkt ist.
Achten Sie auf kurz- und erdschlussfeste Verlegung.
2
108
72
Installation
0 mm
DIN rail mounting:
Snap all 3 mounting clips delivered with the device (2 of them pa-
cked separately) onto the DIN rail in such a way that a safe and
tight fit is ensured.
Screw mounting
Install the three accompanying mounting clips (2 are packed se-
parately) manually or with a tool in a way that they protrude bey-
ond the enclosure. Fix the device by means of three M4 screws
(no counter sunk screw) as shown in the following pictures.
DIN rail mounting
18
54
Connection
Wire up the device according to the wiring diagram taking ac-
count of the technical data. After connecting the device, install
the enclosed upper and lower terminal cover!
High risk of electric shock!
A nominal voltage of up to 1300 V may be present at the
terminals L1/+...L3/–. Direct contact with these will
DANGER
likely result in electrocution. Make sure the terminal co-
vers are properly mounted and clicked in before putting
the device into operation.
Injury, fire and damage to property due to a short circuit!
When coupling the terminals L1/+, L2, L3/- to the IT sys-
tem ≤690 V to be monitored, devices for protection
WARNING
against a short-circuit can be omitted according to
IEC 60364-4-43:2008 or DIN VDE 0100430 if the wiring is
carried out in such a way as to reduce the risk of a short-
circuit to a minimum. The use of short-circuit proof and
earth-fault proof wiring is recommended.
isoHR685W-x-I-B_D00261_04_Q_DEEN/12.2019
20 mm
0 mm
20 mm
108
