Begriffserklärung - Assa Abloy OneSystem Espagnolette Assembly Instructions Manual

Begriff
– Gangflügel
– Standflügel
1 Kantriegel-
stangen
2
Hebel
3
Schließgegen-
4
stück
4 Bodenschließ-
mulde

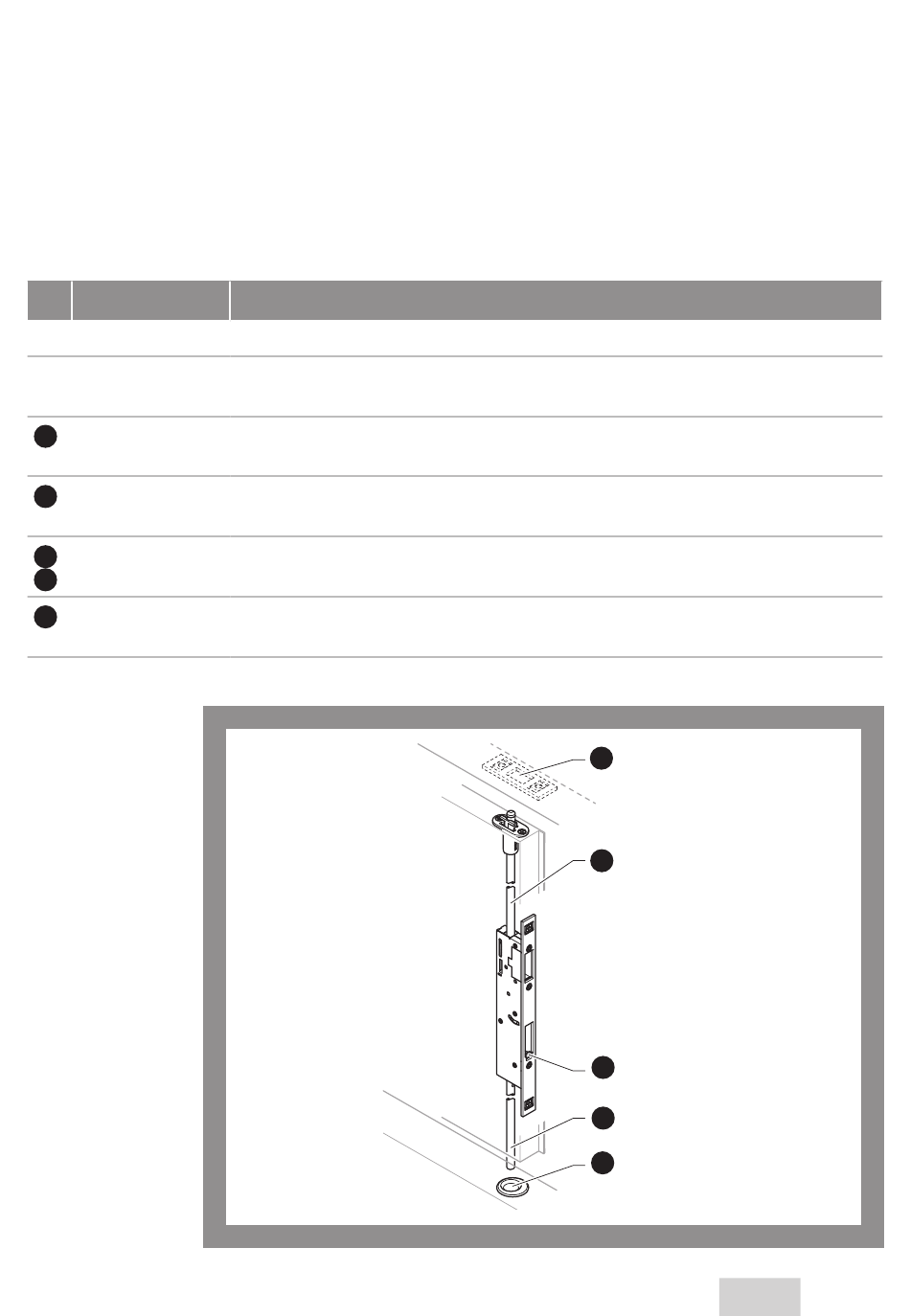

Abb. 2:
Schematische
Ansicht des
Kantriegels
Hinweise
Begriffserklärung
Beschreibung
Der Gangflügel ist der zuerst zu öffnende Türflügel einer zweiflügeligen Tür.
Der Standflügel kann nach Öffnen des Gangflügel einer zweiflügeligen Tür
geöffnet werden.
Kantriegelstangen sind Stangen im Türblatt, die ausgehend vom Schloss oben
und unten in die Schließgegenstücke der Zarge greifen.
Der Hebel befindet sich im Kantriegelschloss. Die Tür wird durch Ziehen am
Hebel oben und unten entriegelt.
Schließgegenstücke sind das Schließblech oben und die Bodenschließmulde
unten, sie nehmen beim Verriegeln die Kantriegelstangen auf.
Die Bodenschließmulde wird im unteren Türzargen oder im Fußboden einge-
setzt und ist das Schließgegenstück für die untere Kantriegelstange.
3 3
1
1
2
2
1
1
4
4
