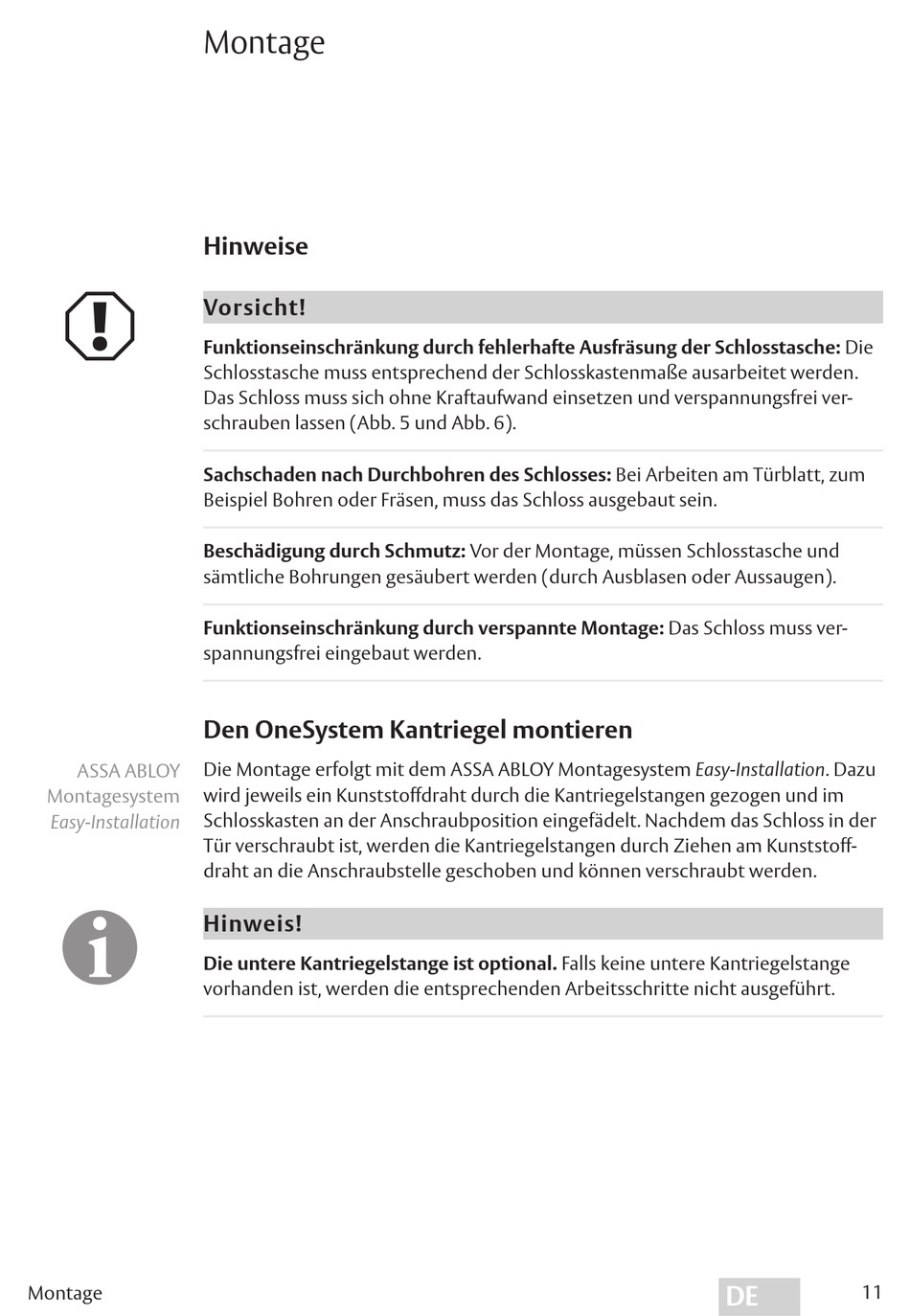

Montage

Hinweise

A
Vorsicht!
Funktionseinschränkung durch fehlerhafte Ausfräsung der Schlosstasche: Die
Schlosstasche muss entsprechend der Schlosskastenmaße ausarbeitet werden.
Das Schloss muss sich ohne Kraftaufwand einsetzen und verspannungsfrei ver-
schrauben lassen (Abb. 5 und Abb. 6).
Sachschaden nach Durchbohren des Schlosses: Bei Arbeiten am Türblatt, zum
Beispiel Bohren oder Fräsen, muss das Schloss ausgebaut sein.
Beschädigung durch Schmutz: Vor der Montage, müssen Schlosstasche und
sämtliche Bohrungen gesäubert werden (durch Ausblasen oder Aussaugen).
Funktionseinschränkung durch verspannte Montage: Das Schloss muss ver-
spannungsfrei eingebaut werden.

Den OneSystem Kantriegel montieren

Die Montage erfolgt mit dem ASSA ABLOY Montagesystem Easy-Installation. Dazu
ASSA ABLOY
wird jeweils ein Kunststoffdraht durch die Kantriegelstangen gezogen und im
Montagesystem
Schlosskasten an der Anschraubposition eingefädelt. Nachdem das Schloss in der
Easy-Installation
Tür verschraubt ist, werden die Kantriegelstangen durch Ziehen am Kunststoff-
draht an die Anschraubstelle geschoben und können verschraubt werden.
I
Hinweis!
Die untere Kantriegelstange ist optional. Falls keine untere Kantriegelstange
vorhanden ist, werden die entsprechenden Arbeitsschritte nicht ausgeführt.
