Montaggio

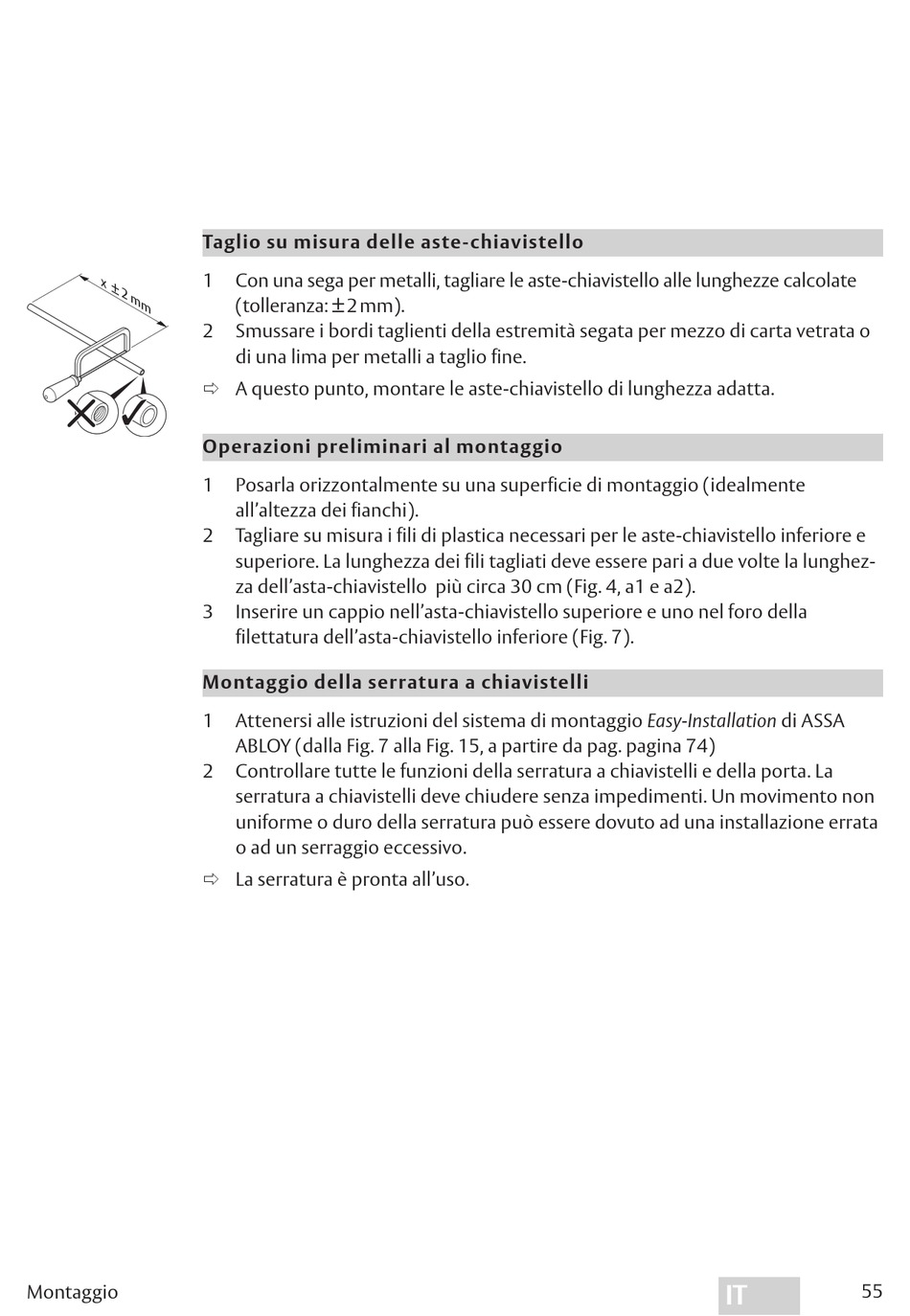

Taglio su misura delle aste-chiavistello

1 Con una sega per metalli, tagliare le aste-chiavistello alle lunghezze calcolate
(tolleranza: ± 2 mm).
2 Smussare i bordi taglienti della estremità segata per mezzo di carta vetrata o
di una lima per metalli a taglio fine.
Ö A questo punto, montare le aste-chiavistello di lunghezza adatta.

Operazioni preliminari al montaggio

1 Posarla orizzontalmente su una superficie di montaggio (idealmente
all'altezza dei fianchi).
2 Tagliare su misura i fili di plastica necessari per le aste-chiavistello inferiore e
superiore. La lunghezza dei fili tagliati deve essere pari a due volte la lunghez-
za dell'asta-chiavistello più circa 30 cm (Fig. 4, a1 e a2).
3 Inserire un cappio nell'asta-chiavistello superiore e uno nel foro della
filettatura dell'asta-chiavistello inferiore (Fig. 7).

Montaggio della serratura a chiavistelli

1 Attenersi alle istruzioni del sistema di montaggio Easy-Installation di ASSA
ABLOY (dalla Fig. 7 alla Fig. 15, a partire da pag. pagina 74)
2 Controllare tutte le funzioni della serratura a chiavistelli e della porta. La
serratura a chiavistelli deve chiudere senza impedimenti. Un movimento non
uniforme o duro della serratura può essere dovuto ad una installazione errata
o ad un serraggio eccessivo.
Ö La serratura è pronta all'uso.
