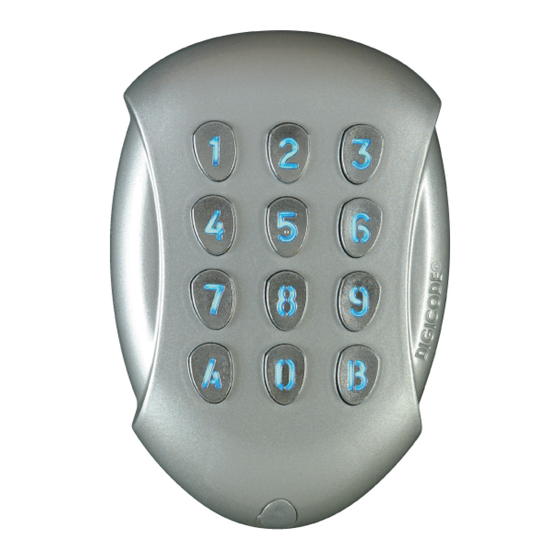

CDVI GALEOW Installation Manual
Wiegand illuminated keypad
Hide thumbs
Also See for GALEOW:
- Installation manual (6 pages) ,
- Installation manual (24 pages) ,
- Installation manual (24 pages)
Related Manuals for CDVI GALEOW
Summary of Contents for CDVI GALEOW
- Page 1 ESPAÑOL ENGLISH GALEOW Teclado Digicode Wiegand retroiluminado ® Wiegand Illuminated Keypad La elección del instalador cdvigroup.com...
-
Page 2: Elementos Incluidos
50 Fuentes de alimentación recomendadas metros. - En otros casos, la distancia entre el GALEOW y el Si no se conecta directamente a un controlador, controlador de puerta INTBUSW no debe superar el GALEOW se puede alimentar con las siguientes los 50 metros y la distancia máxima entre el... -
Page 3: Montaje
® 4] MONTAJE Compruebe que el kit de montaje está completo y asegúrese de que tiene todas las herramientas necesarias para realizar la instalación del GALEOW. A continuación, siga las instrucciones de más abajo: Compruebe distan- Pase el cable del GALEOW... - Page 4 MANUAL DE INSTALACIÓN GALEOW Teclado Digicode Wiegand retroiluminado ® 6] CABLEADO CONEXIÓN A UN CONTROLADOR DE PUERTA (INTBUSW) GALEOW Blanco Verde Azul Rojo Negro Gris GALEOW ROJO Alimentación 12 Vcc NEGRO AZUL Clock VERDE Data 0 BLANCO Data 1 INTBUSW MARRÓN...
- Page 5 MANUAL DE INSTALACIÓN GALEOW Teclado Digicode Wiegand retroiluminado ® INTBUSW (Controlador de puerta) Bornero de 5 puntos: Tarjeta madre Alimentación - Alimentación + Data 0 Clock Data 1 Bornero de 16 puntos: Tarjeta madre Contacto Normalmente Cerrado - Ventosa (+) Contacto Común de alimentación (+)
- Page 6 MANUAL DE INSTALACIÓN GALEOW Teclado Digicode Wiegand retroiluminado ® 8] PROGRAMACIÓN Cambie el switch a la posición ON para entrar en modo de programación 2 pitidos Programación Programación de Programación Programación del Programación del del número de la señalización de iluminación...
- Page 7 MANUAL DE INSTALACIÓN GALEOW Teclado Digicode Wiegand retroiluminado ® Valores por defecto - 4 pitidos cortos > Error en datos introducidos. - Tiempo de iluminación: 10 segundos. Acerca de los códigos - Número de dígitos: 5. - Salida Wiegand 26 bits.
- Page 8 MANUAL DE INSTALACIÓN GALEOW Teclado Digicode Wiegand retroiluminado ® E] PROGRAMACIÓN DE LA SEÑALIZACIÓN 2. Teclee A4 para indicar el modo de teclado: SONORA - Se emitirá un pitido. - Teclee 0 para modo decimal, 1 para La señalización siempre está activa en modo de modo hexadecimal y 2 para modo ARK.
- Page 9 MANUAL DE INSTALACIÓN GALEOW Teclado Digicode Wiegand retroiluminado ® 10] FORMATO DE SALIDA WIEGAND 26 BITS Interfaz Formato de 26 bits hexadecimal. La comunicación se efectúa por una conexión Wiegand de 26 bits (señales: DATA0, DATA1 y CLOCK). Salidas de colector abierto con pull ups de 2,2 K a + 5 V.
- Page 10 Teclado Digicode Wiegand retroiluminado ® 11] FORMATO DE SALIDA STANDARD El GALEOW funciona con este formato (propietario de la empresa) con ciertas centrales de la gama Standard (consúltenos). 12] FORMATO DE SALIDA ISO 7811 TRACK 2 Caracteres SS : Sentinel de inicio > Hex B ES : Sentinel de fin >...
- Page 11 MANUAL DE INSTALACIÓN GALEOW Teclado Digicode Wiegand retroiluminado ® 13] NOTAS cdvi.com cdvigroup.com...
-
Page 12: General Information
Wiring reminder Fitting - In the case of direct connection to the CTV900A To optimise the mounting of the GALEOW and to combat (CENTAUR) central controller or AC22 (ATRIUM) attempted tampering, it should be fitted on a flat surface. door controllers, the GALEOW must be Recommended power supplies installed within a maximum distance of 50 m. - Page 13 Illuminated keypad - Wiegand 4] MOUNTING After having verified that the fitting kit is complete and having made the connection of the GALEOW coded keypad (with or without the door controller depending on whether you use a central controller or panel), you can proceed with the final installation of the product.
- Page 14 INSTALLATION MANUAL GALEOW Illuminated keypad - Wiegand 6] CONNECTIONS: CONNECTION WITH THE (INTBUSW) DOOR CONTROLLER GALEOW White Green Blue Black Grey GALEOW 12VDC BLACK BLUE Clock GREEN Data 0 WHITE Data 1 INTBUSW BROWN Buzzer GREY 0V commun Strike Magnet...
- Page 15 INSTALLATION MANUAL GALEOW Illuminated keypad - Wiegand INTBUSW (Door controller) Terminal block : Motherboard Input voltage - Input voltage + Data O Clock Data 1 Terminal block : Motherboard N/C contact eletromagnetic lock (+) Common contact power supply (+) N/O contact electric release...
- Page 16 INSTALLATION MANUAL GALEOW Illuminated keypad - Wiegand 8] PROGRAMMING Turn the switch to ON to start programming 2 beeps are emitted Programming Programming Programming Programming Programming for the output the number the illumination the audible signal keypad mode format of digits...
- Page 17 INSTALLATION MANUAL GALEOW Illuminated keypad - Wiegand Default values Code Length - Illumination duration: 10 seconds, - In decimal mode, the user code must be in 4, User code lenght: 5 digits, 5 or 6 digits. The keypad key B is used 26 bit wiegand output, to validate the programming.
-
Page 18: Output Format
INSTALLATION MANUAL GALEOW Illuminated keypad - Wiegand E] AUDIBLE SIGNAL 2. Press A4 to enter in the mode setting menu: - One beep is emitted. The audible signal is always enabled in programming mode. - Press 0 for a decimal mode, press 1 for hexadecimal mode and 2 for ARK mode. - Page 19 INSTALLATION MANUAL GALEOW Illuminated keypad - Wiegand 10] WIEGAND 26 BITS OUTPUT FORMAT Interface - The output format is 26-bit Wiegand (Signals: DATA1, DATA0 and CLOCK), - Output signal in open collectors (pull up of 2.2K in +5V) 26-bit hexadecimal output format.
-
Page 20: Standard Format
MANUEL D’INSTALLATION GALEOW Illuminated keypad - Wiegand 11] STANDARD FORMAT This format is owned by Standard. This format is compatible with other Standard products. (Contact us) 12] ISO 7811 TRACK 2 FORMAT Characters SS = start sentinel > Hex B ES = end sentinel >... - Page 21 MANUEL D’INSTALLATION GALEOW Illuminated keypad - Wiegand 12] NOTES cdvi.com cdvigroup.com...
- Page 22 INSTALLATION MANUAL GALEOW Illuminated keypad - Wiegand NOTES cdvi.com cdvigroup.com...
- Page 23 INSTALLATION MANUAL GALEOW Illuminated keypad - Wiegand NOTES cdvi.com cdvigroup.com...
- Page 24 Referencia: Extranet: CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI IBÉRICA FRANCE + EXPORT [SPAIN - PORTUGAL] Phone: +33 (0)1 48 91 01 02 Phone: +34 (0)935 390 966...
