Installation and Assembly:

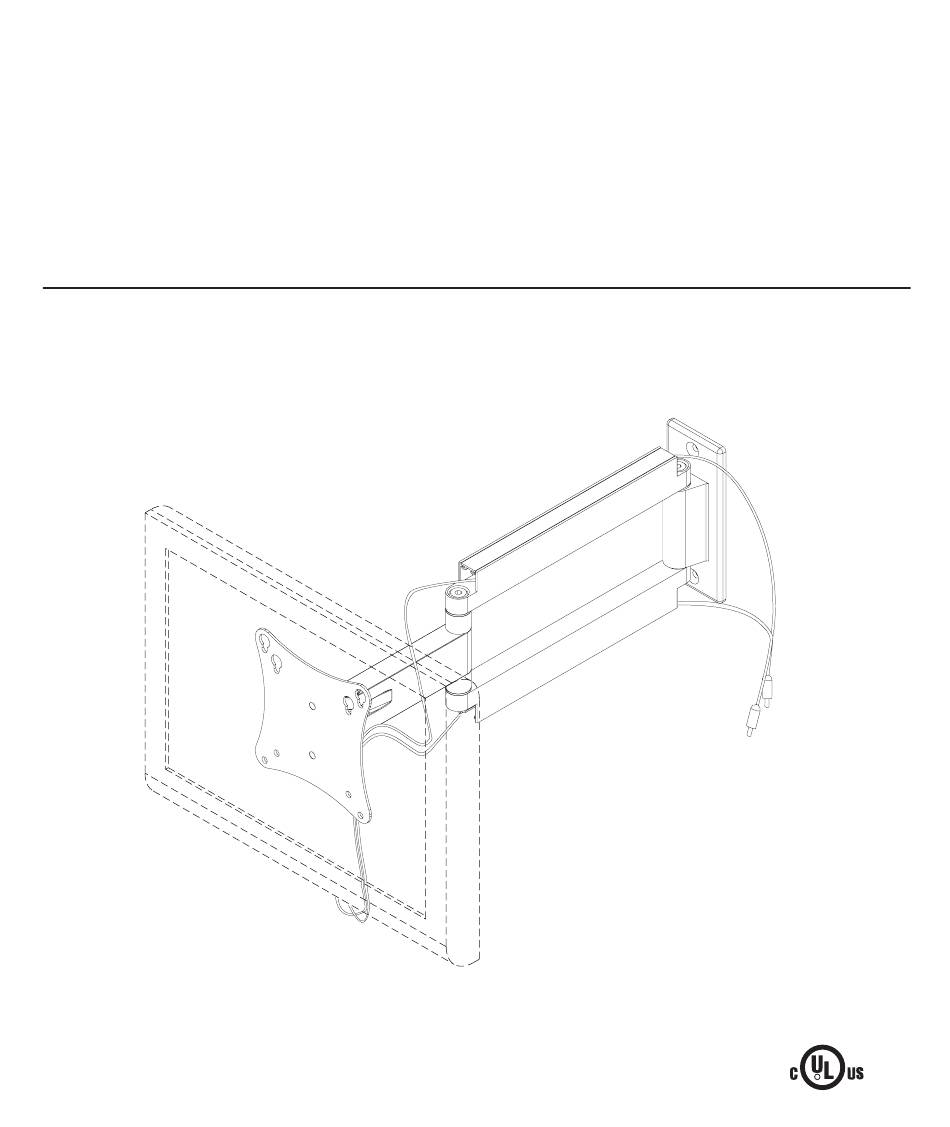

Articulating Wall Arm for LCD screens
Models: RTLA-100, RTLA-100S, SA 730P, SA 730P-S, D-LA-100, D-LA-100S
Features:
• Fits 10" - 20" LCD screens
• Pivots and articulates in all directions, even around corners and cabinets
R
• Frees up space by folding flat against the wall
• Keeps electronic wires routed internally to reduce clutter
Max Load Capacity: 25 lb (11.3 kg)
Advertisement
Table of Contents
Related Manuals for PEERLESS RTLA-100
Summary of Contents for PEERLESS RTLA-100
- Page 1 Installation and Assembly: Articulating Wall Arm for LCD screens Models: RTLA-100, RTLA-100S, SA 730P, SA 730P-S, D-LA-100, D-LA-100S Features: • Fits 10" - 20" LCD screens • Pivots and articulates in all directions, even around corners and cabinets • Frees up space by folding flat against the wall •...
- Page 2 • Screen must be attached to the mount to enable tilting. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer service at 1-800-729-0307.
-
Page 3: Parts List
Parts List Bla ck Silve r De scription Qty. Pa rt # Pa rt # A wall arm assembly 095-0385-B 095-0385-S B 3/16" allen wrench 560-0071 560-0071 C Alligator® concrete anchor 590-0097 590-0097 D #14 x 2.5" flat head wood screw 520-1202 520-2165 E cord management clip... -
Page 4: Installation To Wood Stud Wall
Installation to Wood Stud Wall WARNING • Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. Remove cord covers from wall arm assembly (A) as shown in figure 1.1. Using a stud finder, locate and mark the edges of the wood stud used in mounting this product. -
Page 5: Installation To Solid Concrete And Cinder Block
WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"... - Page 6 WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. Note: To add security, order ACC 918 for security *For screens with a screws.
- Page 7 Route cords through center of cord management clip (E). Next, attach cord management clip (E) to adapter plate using M4 screw (F or G) as shown in detail 1. Tighten all four screws (F or G). Note: A cord management clip (E) was added for additional cords. If you want to use this additional clip (E), remove the opposite bottom screw and repeat this step on opposite side of adapter plate.
- Page 8 OPTIONAL NOTE: Adjustment points (socket screws) are factory torqued for optimal performance. This factory torque setting is recommended to prevent the screen from slipping over time. If more or less tension is desired follow this optional step. You may not achieve optimal torque value if factory torque settings are adjusted. If more or less tension is desired in tilt mechanism, remove snap caps as shown in detail 2.
- Page 9 Installation et assemblage : Bras mural articulé pour écrans à cristaux liquides Modèles : RTLA-100, RTLA-100S, SA 730P, SA 730P-S, D-LA-100, D-LA-100S Caractéristiques : • Convient aux écrans à cristaux liquides de 25 à 50 cm (10 à 20 po) •...
- Page 10 AVERTISSEMENT ! • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’instructions. Pour toute question concernant les instructions ou les mises en garde, appelez le service à la clientèle de Peerless au 011+1+(708) 865-8870.
-
Page 11: Liste Des Pièces
Liste des pièces Noir Argent Description QTÉ. Nº de PIÈCE Nº de PIÈCE A bras mural 095-0385-B 095-0385-S B clé hexagonale 3/16 po 560-0071 560-0071 C ancrage de béton Alligator® 590-0097 590-0097 D Vis à bois à tête plate nº14 x 2,5 po 520-1202 520-2165 E clip à... - Page 12 Installation sur un mur à montants en bois AVERTISSEMENT ! • Assurez-vous que le mur pourra soutenir sans difficulté la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. Enlevez les gaines coulissantes du bras mural (A), comme illustré à la figure 1.1. À l’aide d’un localisateur de montants, repérez et marquez les bords des montants en bois utilisés pour monter ce produit.
-
Page 13: Installation Sur Du Béton Plein Ou Un Bloc De Béton De Mâchefer
AVERTISSEMENT ! • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 1 3/8 po dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à... - Page 14 AVERTISSEMENT ! • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fixer solidement le support, l’écran peut être abîmé ou le produit détérioré. Remarque : Pour plus de sécurité, commandez les vis de sécurité...
- Page 15 Mettez les cordons au centre de la bride de cordons (E). Ensuite, fixez la bride de cordons (E) à la plaque d’adaptation à l’aide de vis M4 (F ou G) tel qu’illustré au détail 1. Serrez les quatre vis (F ou G). Remarque : L’emballage comprend une bride de cordons additionnelle (E) pour y placer des cordons supplémentaires.
- Page 16 OPTIONNEL REMARQUE : Les points de réglage (vis à tête creuse) sont serrés à l’usine afin d’assurer une performance optimale. Ce couple de serrage d’usine est celui que nous recommandons pour empêcher l’écran de glisser au fil du temps. Si vous souhaitez augmenter ou diminuer la tension, suivez cette étape optionnelle. Vous risquez de ne pas obtenir un serrage optimal si les réglages d’usine sont modifiés.
- Page 17 Instalación y montaje: Brazo de pared articulado para pantallas LCD Modelos: RTLA-100, RTLA-100S, SA 730P, SA 730P-S, D-LA-100, D-LA-100S Características: • Apto para pantallas LCD de 10" a 20" • Gira y articula en todas las direcciones, incluso alrededor de esquinas y armarios.
- Page 18 • La pantalla se debe unir al montaje para permitir la inclinación. ¡ADVERTENCIA! • No comience la instalación de su producto Peerless sin antes haber leído y comprendido las instrucciones y los avisos de precaución contenidos en esta hoja de instalación. Ante cualquier duda respecto a las instrucciones o avisos de precaución, llame al departamento de servicio al cliente de Peerless al 00+1+(708) 865-8870.
-
Page 19: Lista De Piezas
Lista de piezas Negro Plata Descripción Cant. N° de pieza N° de pieza A conjunto de brazo de pared 095-0385-B 095-0385-S B llave allen de 3/16" 560-0071 560-0071 C anclaje para concreto Alligator® 590-0097 590-0097 D tornillo de cabeza plana para madera, #14 x 2.5" 520-1202 520-2165 E clip para fijar el cordón... -
Page 20: Instalación En Una Pared Con Montantes De Madera
Instalación en una pared con montantes de madera ¡ADVERTENCIA! • Asegúrese de que la pared es capaz de soportar con toda seguridad la carga combinada del equipo y todos los herrajes y componentes. Quite las cubiertas deslizantes del conjunto de brazo de pared (A), como se muestra en la figura 1.1. Con la ayuda de un localizador de montantes, ubique y marque los bordes del montante de madera utilizado para el montaje de este producto. - Page 21 ¡ADVERTENCIA! • Cuando instale montajes de pared Peerless en bloques de hormigón de escorias, verifique que tiene un mínimo de 1-3/8" de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las juntas de mortero! Asegúrese de instalarlo en una parte sólida del bloque, generalmente a un mínimo de 1"...
- Page 22 ¡ADVERTENCIA! • Si los tornillos no pueden atornillarse tres vueltas completas en los insertos de la pantalla, o si los tornillos topan fondo y la escuadra todavía no está firmemente sujeta, se podría dañar la pantalla o causar la falla del producto. Nota: Para mayor seguridad, ordene ACC 918 para tornillos de seguridad.
- Page 23 Pase los cables por el centro del clip de fijación de cables (E). Después fije el clip de fijación de cables (E) a la placa adaptadora usando un tornillo M4 (F o G) como se muestra en el detalle 1. Apriete los cuatro tornillos (F o G). Nota: Se agregó...
- Page 24 OPTATIVO NOTA: Los puntos de ajuste (tornillos de cabeza hueca) son apretados en fábrica para tener un rendimiento óptimo. Esta torsión de fábrica se recomienda para prevenir que se deslice la pantalla con el tiempo. Si se desea mayor o menor tensión siga este paso opcional.
