Conexiones a tierra
Se utiliza la barra ómnibus a tierra de la parte inferior del accionamiento para realizar las conexiones de
alimentación y puesta a tierra del motor, como se ilustra en la Figura 6-2.
Corrosión electroquímica de los terminales de conexión a tierra
Asegúrese de proteger los terminales de conexión a tierra frente a la corrosión que podría ocasionar
la condensación, por ejemplo.
ADVERTENCIA
La impedancia del circuito a tierra debe cumplir los requisitos de las normas de seguridad locales.
El accionamiento debe ponerse a tierra mediante una conexión capaz de conducir la corriente de
pérdida prevista hasta que el dispositivo de protección (fusible u otro) desconecte la alimentación de
CA.
ADVERTENCIA
Las conexiones a tierra deben inspeccionarse y comprobarse con la regularidad necesaria.
Tamaño mínimo del conductor a tierra
10 mm² o bien dos conductores de la misma sección transversal que el conductor de fase de entrada.

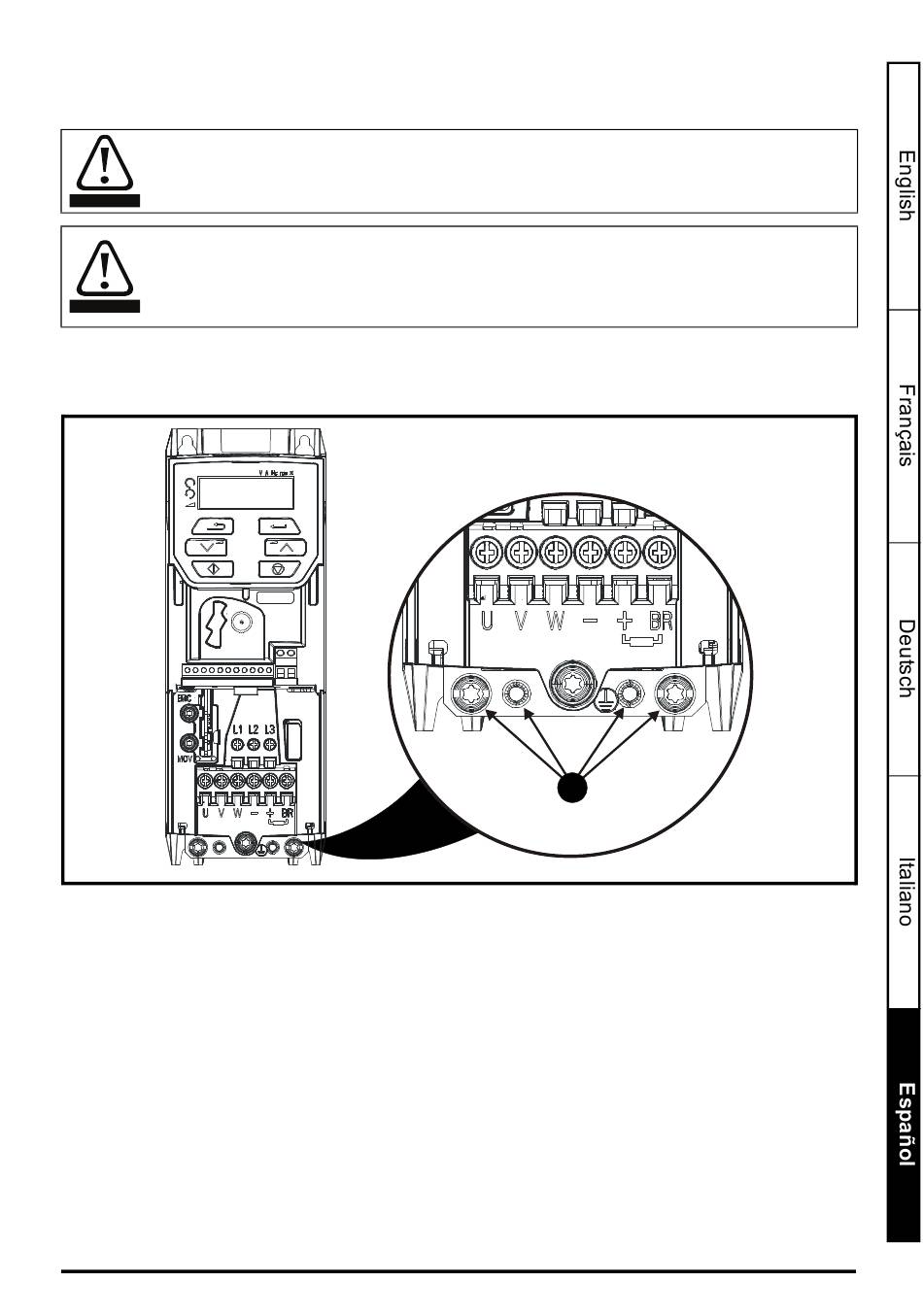

Figura 6-2 Conexiones a tierra en los tamaños 1 a 4 (se ilustra el tamaño 2)
1: Orificios roscados 4 x M4 para la barra ómnibus de conexión a tierra.
