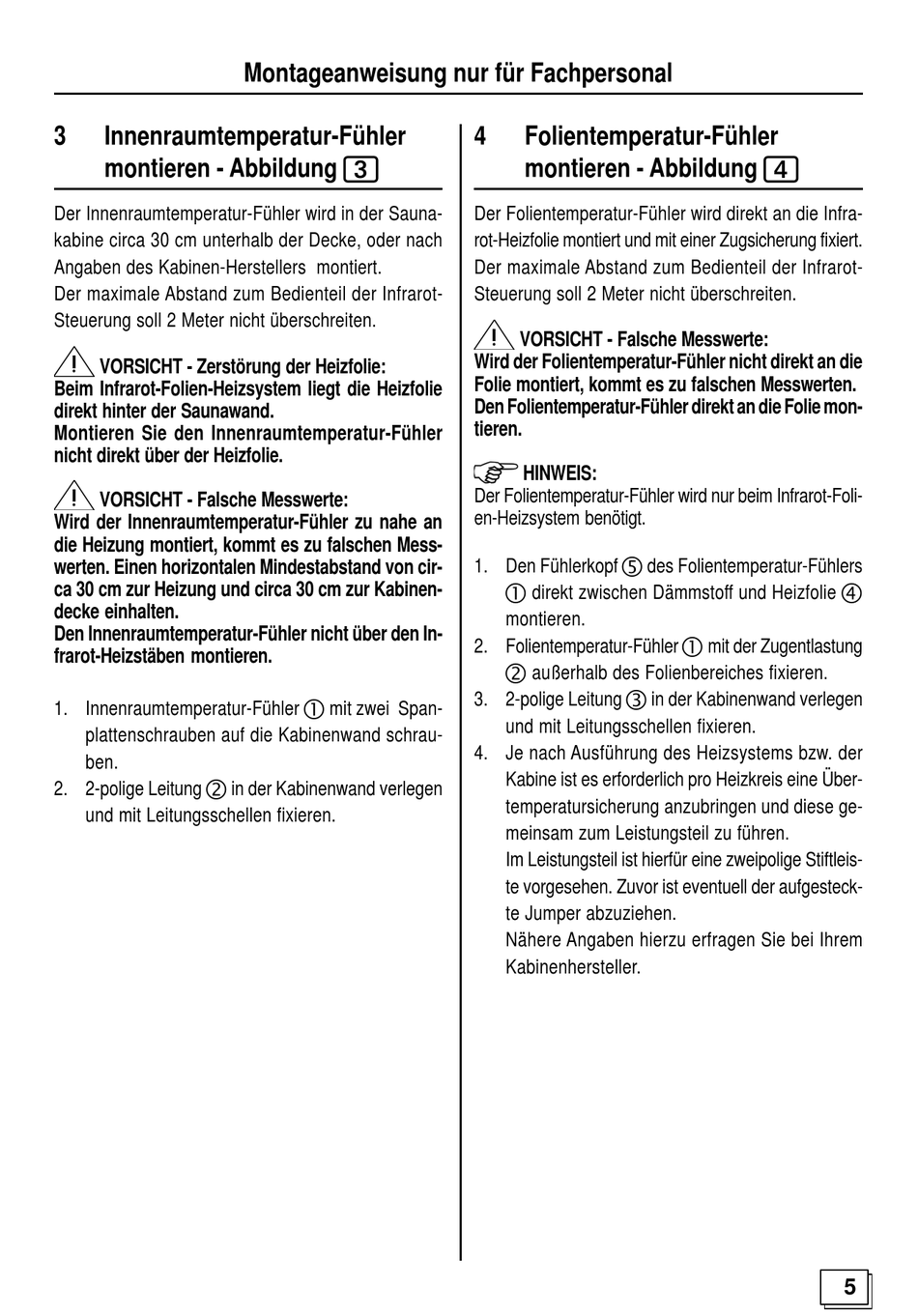

Innenraumtemperatur-Fühler
montieren - Abbildung 3
Der Innenraumtemperatur-Fühler wird in der Sauna-
kabine circa 30 cm unterhalb der Decke, oder nach
Angaben des Kabinen-Herstellers montiert.
Der maximale Abstand zum Bedienteil der Infrarot-
Steuerung soll 2 Meter nicht überschreiten.
VORSICHT - Zerstörung der Heizfolie:
Beim Infrarot-Folien-Heizsystem liegt die Heizfolie
direkt hinter der Saunawand.
Montieren Sie den Innenraumtemperatur-Fühler
nicht direkt über der Heizfolie.
VORSICHT - Falsche Messwerte:
Wird der Innenraumtemperatur-Fühler zu nahe an
die Heizung montiert, kommt es zu falschen Mess-
werten. Einen horizontalen Mindestabstand von cir-
ca 30 cm zur Heizung und circa 30 cm zur Kabinen-
decke einhalten.
Den Innenraumtemperatur-Fühler nicht über den In-
frarot-Heizstäben montieren.
1. Innenraumtemperatur-Fühler 1 mit zwei Span-
plattenschrauben auf die Kabinenwand schrau-
ben.
2. 2-polige Leitung 2 in der Kabinenwand verlegen
und mit Leitungsschellen fixieren.
Montageanweisung nur für Fachpersonal
4
Folientemperatur-Fühler
montieren - Abbildung 4
Der Folientemperatur-Fühler wird direkt an die Infra-
rot-Heizfolie montiert und mit einer Zugsicherung fixiert.
Der maximale Abstand zum Bedienteil der Infrarot-
Steuerung soll 2 Meter nicht überschreiten.
VORSICHT - Falsche Messwerte:
Wird der Folientemperatur-Fühler nicht direkt an die
Folie montiert, kommt es zu falschen Messwerten.
Den Folientemperatur-Fühler direkt an die Folie mon-
tieren.
HINWEIS:
Der Folientemperatur-Fühler wird nur beim Infrarot-Foli-
en-Heizsystem benötigt.
1. Den Fühlerkopf 5 des Folientemperatur-Fühlers
1 direkt zwischen Dämmstoff und Heizfolie 4
montieren.
2. Folientemperatur-Fühler 1 mit der Zugentlastung
2 außerhalb des Folienbereiches fixieren.
3. 2-polige Leitung 3 in der Kabinenwand verlegen
und mit Leitungsschellen fixieren.
4. Je nach Ausführung des Heizsystems bzw. der
Kabine ist es erforderlich pro Heizkreis eine Über-
temperatursicherung anzubringen und diese ge-
meinsam zum Leistungsteil zu führen.
Im Leistungsteil ist hierfür eine zweipolige Stiftleis-
te vorgesehen. Zuvor ist eventuell der aufgesteck-
te Jumper abzuziehen.
Nähere Angaben hierzu erfragen Sie bei Ihrem
Kabinenhersteller.
