- Page 1 LED BATH AND SHOWER MIXER TAP LED BATH AND SHOWER MIXER TAP LED-WANNENFÜLL-/-BRAUSE-ARMATUR Assembly, operating and safety instructions Montage-, Bedienungs- und Sicherheitshinweise IAN 297633...
- Page 2 Before reading, unfold both pages containing illustrations and familiarise yourself with all functions of the device. Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. GB / IE / NI Assembly, operating and safety instructions Page DE / AT / CH...
- Page 3 3 4 5...
-
Page 5: Table Of Contents
Table of Contents Introduction ...........................Page 6 Intended use ............................Page 6 Parts description ..........................Page 6 Technical Data ............................Page 6 Scope of delivery ..........................Page 6 Safety information ........................Page 7 Installation .............................Page 7 Connecting the fitting ..........................Page 7 Connecting accessories (shower hose and shower head) ...............Page 7 Operation ............................Page 8 Start-up ..............................Page 8... -
Page 6: Introduction

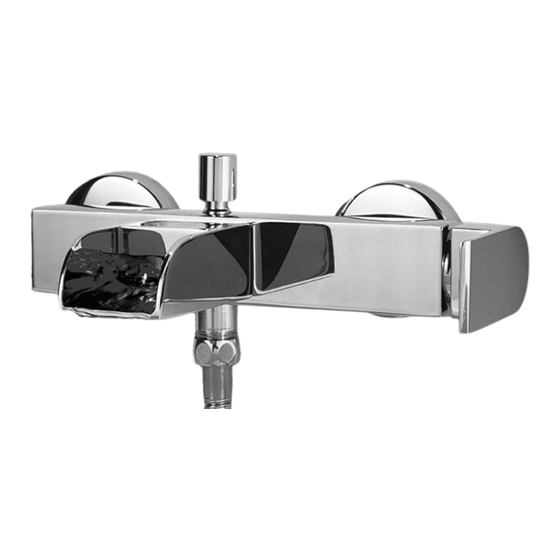

Introduction LED Bath and Shower Mixer Tap Fitting body Diverter Shower connection Introduction LED cover Tub mixer Congratulations on the purchase of your Socket head wrench new product. You have selected a high LED installation wrench quality product. The assembly and oper- Cartridge ating instructions are part of this product. -
Page 7: Safety Information
Safety information / Installation Installation Safety information Note: Familiarise yourself with the product prior to DANGER TO assembly. Carefully read the following assembly LIFE AND RISK OF ACCIDENTS instructions and safety advice. In the event of incor- FOR INFANTS AND CHILDREN! rect installation, all warranty claims –... -
Page 8: Operation
Installation / Operation / Maintenance and Cleaning Tub mixer: Connect a standard shower hose to the shower connector Lower diverter Connect a standard shower head to the shower hose. Shower function: Lift diverter Note: Also refer to the assembly instructions for Note: switching manually means: when turning the accessories. -
Page 9: Replacing The Screen
Maintenance and Cleaning Note: this step requires an open-end spanner Unscrew the LED cover from the fitting body using the socket head wrench SW 27 mm or fitting pliers. (see Fig. C2). Remove the plastic LED insert (see Fig. C3–C4) Proceed as follows to replace the cartridge using the LED installation wrench Shut off the main water supply. -
Page 10: Disposal
Disposal / Information / Warranty and Service Disposal Warranty and Service The packaging is made of environmentally friendly The product has been manufactured to strict quality materials, which may be disposed of through your guidelines and meticulously examined before deli- local recycling facilities. - Page 11 Inhaltsverzeichnis Einleitung ............................Seite 12 Bestimmungsgemäße Verwendung ....................Seite 12 Teilebeschreibung ..........................Seite 12 Technische Daten ..........................Seite 12 Lieferumfang ............................Seite 12 Sicherheitshinweise ........................Seite 13 Montage ............................Seite 13 Armatur anschließen ...........................Seite 13 Zubehör (Brauseschlauch und Duschkopf) anschließen ..............Seite 14 Bedienung ............................Seite 14 Inbetriebnahme ...........................Seite 14 Umsteller Wannenauslauf / Brausefunktion ..................Seite 14 Wartung und Reinigung .....................Seite 14...
-
Page 12: Einleitung
Einleitung LED-Wannenfüll-/-Brause-Armatur Teilebeschreibung 2 S-Anschlüsse Einleitung 2 Geräuschdämpfer 2 Abdeckkappen Wir beglückwünschen Sie zum Kauf Ihres 2 Dichtungen (S-Anschlüsse) neuen Produkts. Sie haben sich damit für 2 Überwurfmuttern ein hochwertiges Produkt entschieden. Armaturenkörper Die Montage-/Bedienungsanleitung ist Bestandteil Umsteller dieses Produkts. Bitte lesen Sie vor der Installation Brauseanschluss diese Montage-/Bedienungsanleitung vollständig LED-Abdeckung... -
Page 13: Sicherheitshinweise Montage
Sicherheitshinweise / Montage Machen Sie sich vor der Installation mit allen Sicherheitshinweise Gegebenheiten vor Ort vertraut, z.B. Wasser- anschluss und Absperrvorrichtung. LEBENS- Das Produkt ist ausschließlich zur Verwendung UND UNFALLGEFAHR FÜR in Räumen mit einer Temperatur über 0°C KLEINKINDER UND KINDER! geeignet. -
Page 14: Zubehör (Brauseschlauch Und Duschkopf) Anschließen
Montage / Bedienung / Wartung und Reinigung Legen Sie die Dichtungen in die Überwurf- Öffnen Sie die Haupt-Wasserzufuhr. muttern und schrauben Sie den Armaturen- Öffnen Sie den Hebel und schwenken Sie körper mit den Überwurfmuttern auf die ihn nach oben oder unten, um die Stärke bzw. S-Anschlüsse (siehe Abb. -
Page 15: Led-Einsatz Tauschen
Wartung und Reinigung Reinigen Sie die Armatur mit einem feuchten, Drücken Sie das Sieb mit einem flachen Ge- weichen Tuch und ggf. mit einem milden Reini- genstand von außen aus der LED-Abdeckung gungsmittel. (siehe Abb. D1). ACHTUNG VERLETZUNGSGEFAHR! Der Bei Nichtbeachtung der Pflegeanleitung muss mit äußere Rand des Siebgeflechts kann spitze Schäden an der Oberfläche gerechnet werden. -
Page 16: Entsorgung
Wartung und Reinigung / Entsorgung / Informationen / Garantie und Service Informationen VORSICHT! Drehen Sie die Arretierungs- schraube nicht vollständig heraus. Lösen Trinkbarkeit von Sie diese nur so weit, bis sich der Hebel Leitungswasser leicht abnehmen lässt. Nehmen Sie den Hebel Schrauben Sie den Kartuschenabdeckring Informieren Sie sich bei Ihren örtlichen Behör- ab, verwenden Sie dazu keine Zange oder... - Page 17 Garantie und Service Kaufdatum. Bitte bewahren Sie den Original-Kassen- bon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von 5 Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt.
- Page 18 Conmetall Meister GmbH Oberkamper Str. 37‒39 DE-42349 Wuppertal GERMANY Art.-No. 6823346 Last Information Update · Stand der Informationen: 05 / 2018 · Ident.-No.: 6823346052018-GB/IE/NI IAN 297633...
