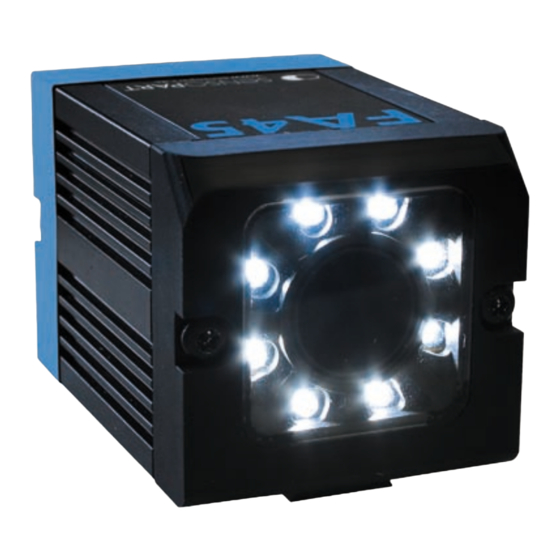

Sensopart FA45 Supplement For Mounting And Operating Instructions

Hide thumbs Also See for FA45:

Advertisement

Available languages

Available languages

Quick Links

Download this manual See also: Manual
Ergänzung zur Montage- und Bedienungsanleitung
Supplement for Mounting and operating instructions
06.02.2006_00
V i s i o n s e n s o r
FA 45

Advertisement

loading

Related Manuals for Sensopart FA45

Summary of Contents for Sensopart FA45

  • Page 1 Ergänzung zur Montage- und Bedienungsanleitung Supplement for Mounting and operating instructions 06.02.2006_00 V i s i o n s e n s o r FA 45...
  • Page 2 Einlegeblatt FA45 zur Montage - und Bedienungsanleitung Inhalt / Content Deutsch ......................E 2 English ......................E 12 Sensor PC Software Sensor Firmware Objektsensor V4.0 Build 357 Farbsensor V4.0 Build 357 Codeleser V4.0 Build 358 Inhalt Seite Objektsensor Seite FarbsensorSeite CoderleserSeite 1. „Sensor Finder“ zum Start PC...
  • Page 3 Einlegeblatt FA45 zur Montage - und Bedienungsanleitung Generelle Erweiterungen, alle Sensor - Versionen betreffend: 1. „Sensor Finder“ zum Start der PC Software aller Sensor Versionen und zur automatischen Versionsverwaltung Nach Installation der PC Software erscheint nur noch ein Icon „Sensor Finder“ auf dem Desktop. Nach Dop- pelklick auf diesen Icon startet der Sensor Finder, führt direkt einen Find- Loop durch, und listet alle gefundenen...
  • Page 4 Einlegeblatt FA45 zur Montage - und Bedienungsanleitung 2. Anzeige aller Einzel- Ergebnisse und Ergebnisbalken in der Konfigurati- ons- Übersicht >> Im Fenster (Konfigurationsauswahl) werden alle 32 Einzelergebnisse einzeln angezeigt. Je Konfiguration wird z.B. beim Objektsensor eine LED für das primäre Ergebnis = Teil erkannt = Q1, und eine LED für das sekundä- re Ergebnis = Position IO/NIO = Q2 und der Ergebnisbalken = Maß...
  • Page 5 Einlegeblatt FA45 zur Montage - und Bedienungsanleitung 5. Ausgabe- Daten via RS422 Die ersten 10 Byte aller Ausgabestrings für alle Sensoren und alle Auswertemethoden sind einheitlich. Ab dem 11-ten Byte folgen die zur jeweiligen Auswertemethode (= Byte 8) der „Gewinnerkonfiguration“ korrespondie- renden Bytes.
  • Page 6 Einlegeblatt FA45 zur Montage - und Bedienungsanleitung 6. Ausgabe- Daten via Ethernet, Port 2005. Bei der Datenausgabe der Ergebnisdaten via Ethernet werden, im Gegensatz zur Datenausgabe via RS422, alle Ergebnisdaten, aller genutzten Konfigurationen nacheinander nach dem allgemeinen Header ausgegeben. Der zuerst immer übertragene 10- Byte Header beinhaltet dabei die allgemeinen Daten und Gesamtergebnisse, sowie in Byte 2 die Anzahl der genutzten /übertragenen Konfigurationen.
  • Page 7 Einlegeblatt FA45 zur Montage - und Bedienungsanleitung Objekt Sensor, Teil-String Kontrast oder Grauschwelle: (4-Byte je Konfiguration mit Ausw.meth.: Kontrast oder Grauschwelle) Byte Bedeutung Bitmuster Erklärung Auswerte Methode Byte Wert Objekt Sensor Kontrast Grauschwelle Konfigurations Nr. Nummer der Konfiguration (Teil-String) Messwert Übereinstimmungsgrad Ergebnis: 0 - 19: 0 = sehr geringe...
  • Page 8 Bei der Übertragung der Ergebnisdaten per Ethernet kann, insbesondere bei großen Datenmengen (z. B. durch Nutzung vieler Konfigurationen etc.), die Aufteilung eines Gesamt- Ausgabestrings in einzelne Datenpakete erfolgen. Dies ist nicht von der FA45 Anwendungssoftware beeinflussbar, sondern wird vom Ethernet-Protokoll aus je nach Auslastung der Ethernetverbindung geregelt, und ist deshalb nicht eindeutig vorhersagbar. Dies sollte mit möglichst langen Timeout´s in der Empfangssoftware des, die Daten empfangenden Systems (PC...
  • Page 9 Einlegeblatt FA45 zur Montage - und Bedienungsanleitung 7. Position (sekundäres Ergebnis) auch mit Logischer Verknüpfung aus- wertbar (Nur für Objekterkennung ) Die logische Verknüpfung von Konfigurationen wirkt auf das primäre Ergebnis (Muster /Teil gefunden) sowie nun auch auf das sekundäre Ergebnis (Position IO/NIO) 8.
  • Page 10 Einlegeblatt FA45 zur Montage - und Bedienungsanleitung 11. „Kopieren“- Button für Parameter aller Konfigurationen Der „Kopieren“- Button im Fenster Kommandos ruft folgendes Fenster auf: Mit dieser Funktion können alle, oder ausgesuchte Parameter, von einer Master-Konfigurati- on (Default = Konfiguration 1) identisch in beliebig viele andere Konfigurationen übernommen /...
  • Page 11 Einlegeblatt FA45 zur Montage - und Bedienungsanleitung 13. Sonderfall bei der Steuerung der digitalen Schaltausgänge bei Nutzung der Timing Funktion „Ergebnisdauer“: Ausgang Verhalten ohne Ergebnisdauer Verhalten mit Ergebnisdauer OUT 2 (Ready 2) Wird direkt (bzw. wenn “Trigger-verzöge- Wird direkt (bzw. wenn “Trigger-verzögerung” > 0 nach rung”...
  • Page 12 Einlegeblatt FA45 Mounting and operating instructions Sensor PC Software Sensor firmware Object Sensor V4.0 Build 357 Color Sensor V4.0 Build 357 Codereader V4.0 Build 358 Content Page Object / Page Color / Page Codereader / Page 1. Sensor Finder to start PC...
  • Page 13 Einlegeblatt FA45 Mounting and operating instructions General Extensions, refering to all Sensor- Versions: 1. „Sensor Finder“ to start PC Software of all Sensor Versions, and automa- ted Version control. After the installation of the PC software, only one icon „Sensor Finder“ is visible on the desktop. After doubleclic on this icon, the Sensor Finder starts, executes one find loop and shows the list of all found senors.
  • Page 14 Einlegeblatt FA45 Mounting and operating instructions 2. Display of all single -results and single- bargrapghs in the „select configuration“ window In the window „Select Configuration“ all 32 single results are displayed. In each configuration, e.g. with the object sensor, one LED for the primary result = part detected = Q1, and one LED for the secondary result = Position OK/NOK = Q2, and the bargraph = degree of similarity with the tought pattern, is displayed with its threshold.
  • Page 15 Einlegeblatt FA45 Mounting and operating instructions 5. Output Data via RS422 The first 10 byte of all output strings, for all sensors and all evaluation methods are identical. Starting with byte 11, the to the actual evaluation method (= byte 8) of the “Winner config” (= byte 7) correspon- ding bytes are following.
  • Page 16 Einlegeblatt FA45 Mounting and operating instructions 6. Output data via Ethernet, Port 2005 With the data transfer of the result data via Ethernet, contrary to the data transfer via RS422, all results of all used configruations are transferred one after the otherfollowing the 10 Byte header.
  • Page 17 Einlegeblatt FA45 Mounting and operating instructions Object sensor: String part Contrast or Greylevel (4- Byte per config if Eval. Method = Contrast or Greylevel): Byte Meaning Bit pattern Explaination Evaluation Method Byte value Object sensor Contrast Greylevel Config. Nr. Number of the configuration (String Part)
  • Page 18 This can not be influenced by the FA45 PC software, as this is controlled from the Ethernet protocoll depending on the load of the Ethernet connection, and so the exact behavior can not be predicted. This should be considered with long timeout´s in the software of the date recieving system (PLC or PC).
  • Page 19 Einlegeblatt FA45 Mounting and operating instructions 7. Secondary result (Position / String compare) also useable with logical combination. (Objectdetection only) The logical combination of configurations effects the primary result (Pattern, …) as also now the secondary result (Position / String compare) 8.
  • Page 20 Einlegeblatt FA45 Mounting and operating instructions 11. Copy- Button / function to copy parmeters to some/ all configurations With the Copy- Button in the window Commands the following window is displayed. With this function all or some parmeters of the selected Master- Configuration can be copied iden-...
  • Page 21 Einlegeblatt FA45 Mounting and operating instructions 13. Special Case: Control of switching outputs with the use of the timing function „Result Period“ Outpu Behavior without Result Period Behavior with Result Period OUT 2 (Ready 2) Directly set to LOW after the Trigger event Directly set to LOW after the Trigger event (respectively when (respectively when “Trigger-delay”...
  • Page 22 Einlegeblatt FA45 Mounting and operating instructions E 22 FA 45 GB - 068-13836 - 12.07.2006_00...
  • Page 23 Einlegeblatt FA45 Mounting and operating instructions FA 45 GB - 068-13836 - 12.07.2006_00 E 23...
  • Page 24 Kontaktadressen / Contact addresses / Contacts Deutschland France SensoPart Industriesensorik GmbH SensoPart France SARL Am Wiedenbach 1 11, rue Albert Einstein D-79695 Wieden Espace Mercure Tel.: +49 (0) 7665 - 94769 - 0 F-77420 Champs - Marne la Vallée Fax: +49 (0) 7665 - 94769 - 765 Tél.: +33 (0) 1 64 73 00 61...
