Sensopart SensoClip MBD F 25ST2 Quick Start Manual

SensoClip
MBD F 25ST2 (661-01005)

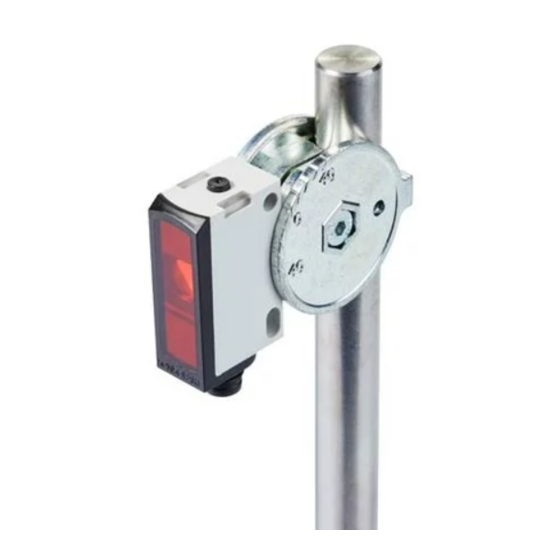

Halterung (Zinkdruckguss) für Schwalbenschwanz F 25 an Stangen ø 12 mm und Vierkantprofilen
10x10 mm
Mounting component (zinc die cast) for attaching dovetail F 25 to for bars ø 12 mm and square
profiles 10 x10 mm
Equerre de fixation (zinc moulé sous pression) pince à queue d'aronde F 25 pour barres ø 12 mm et
profilés carrés 10 x 10 mm
Soporte (cinc colado a presión) para cola de milano F 25 para barras ø 12 mm y perfiles cuadrados
10x10 mm
068-14444 18.03.2015-05
www.sensopart.com

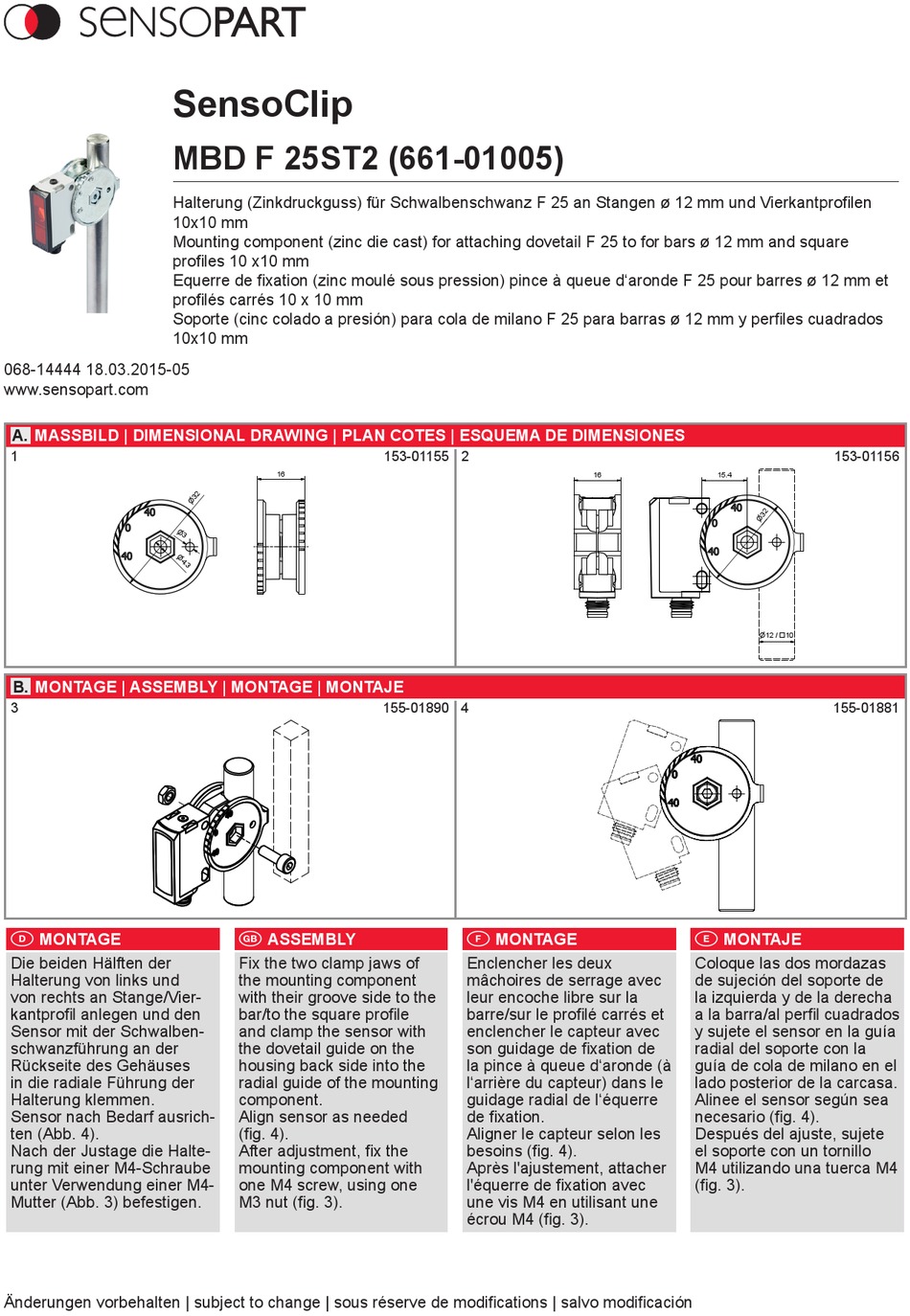

A. MASSBILD | DIMENSIONAL DRAWING | PLAN COTES | ESQUEMA DE DIMENSIONES
1
B. MONTAGE | ASSEMBLY | MONTAGE | MONTAJE
3
D
MONTAGE
Die beiden Hälften der
Halterung von links und
von rechts an Stange/Vier-
kantprofil anlegen und den
Sensor mit der Schwalben-
schwanzführung an der
Rückseite des Gehäuses
in die radiale Führung der
Halterung klemmen.
Sensor nach Bedarf ausrich-
ten (Abb. 4).
Nach der Justage die Halte-
rung mit einer M4-Schraube
unter Verwendung einer M4-
Mutter (Abb. 3) befestigen.
Änderungen vorbehalten | subject to change | sous réserve de modifications | salvo modificación
153-01155 2
16
155-01890 4
GB
ASSEMBLY
Fix the two clamp jaws of
the mounting component
with their groove side to the
bar/to the square profile
and clamp the sensor with
the dovetail guide on the
housing back side into the
radial guide of the mounting
component.
Align sensor as needed
(fig. 4).
After adjustment, fix the
mounting component with
one M4 screw, using one
M3 nut (fig. 3).
15.4 16
F
MONTAGE
Enclencher les deux
mâchoires de serrage avec
leur encoche libre sur la
barre/sur le profilé carrés et
enclencher le capteur avec
son guidage de fixation de
la pince à queue d'aronde (à
l'arrière du capteur) dans le
guidage radial de l'équerre
de fixation.
Aligner le capteur selon les
besoins (fig. 4).
Après l'ajustement, attacher
l'équerre de fixation avec
une vis M4 en utilisant une
écrou M4 (fig. 3).
153-01156
15.4
 
12 / 10
155-01881
E
MONTAJE
Coloque las dos mordazas
de sujeción del soporte de
la izquierda y de la derecha
a la barra/al perfil cuadrados
y sujete el sensor en la guía
radial del soporte con la
guía de cola de milano en el
lado posterior de la carcasa.
Alinee el sensor según sea
necesario (fig. 4).
Después del ajuste, sujete
el soporte con un tornillo
M4 utilizando una tuerca M4
(fig. 3).
