Sensopart FA 45 Manual

Vision sensor code reader
Hide thumbs Also See for FA 45:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

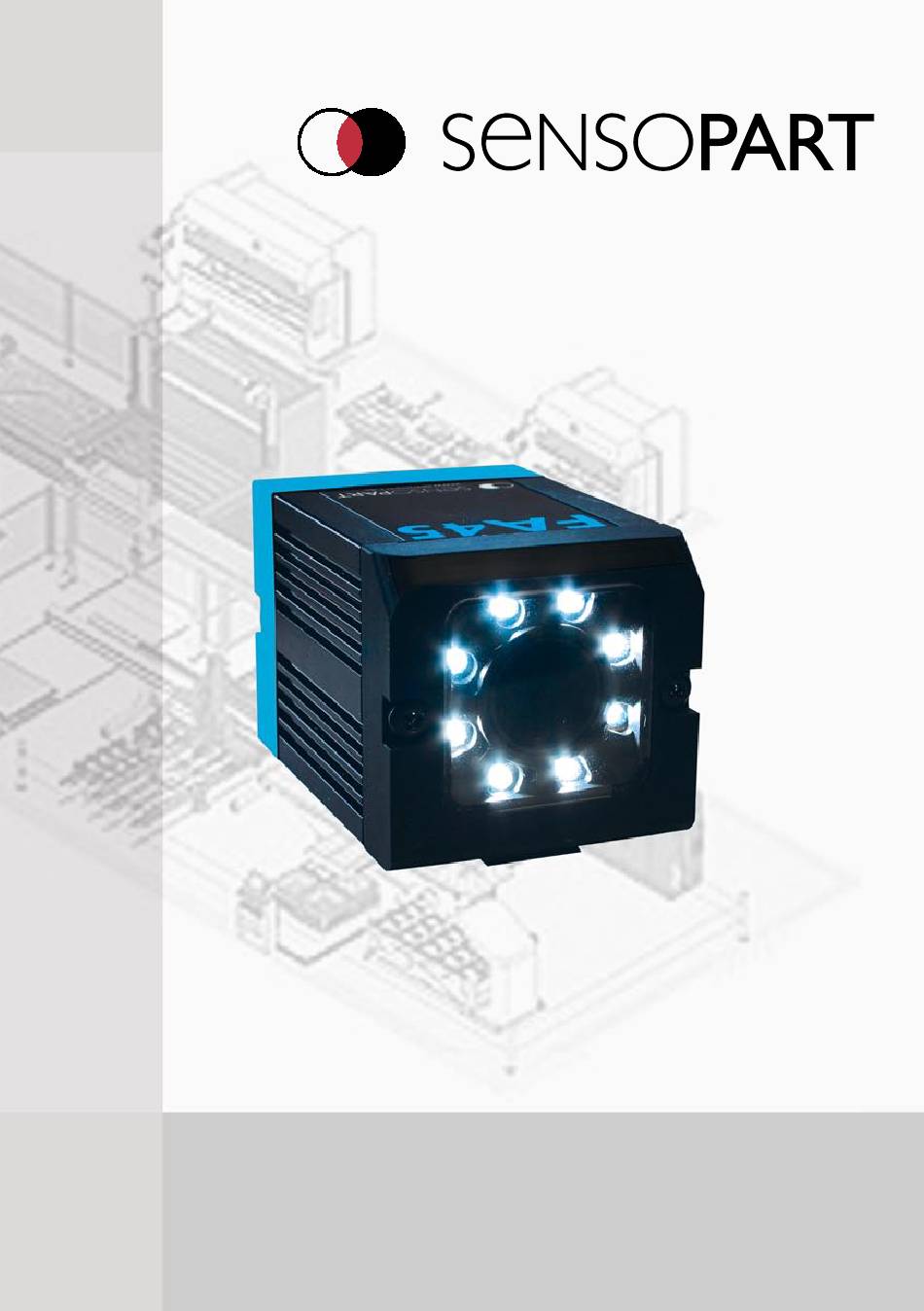

Montage- und Bedienungsanleitung
Mounting and operating instructions
mit Ergänzung zur Montage- und Bedienungsanleitung
incl. Supplement for Mounting and operating instructions
06.02.2006_00
Vision
sensor
FA 45
C o d e l e s e r
C o d e R e a d e r

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Sensopart FA 45

Summary of Contents for Sensopart FA 45

  • Page 1 Mounting and operating instructions mit Ergänzung zur Montage- und Bedienungsanleitung incl. Supplement for Mounting and operating instructions 06.02.2006_00 Vision sensor FA 45 C o d e l e s e r C o d e R e a d e r...
  • Page 2 Inhaltsverzeichnis / Contents Deutsch .........................3 Die Ergänzungsdaten befinden jeweils im Anhang an die Montage- und Bedienungsanleitung Ergänzung Deutsch ................S 48 E 2 English .........................49 The supplementary data are attached to the corresponding mounting and operating instructions Supplement English ................S 94 / E 12...
  • Page 3 écrite de SensoPart France SARL. Nous déclinons toute responsabilité concernent les fautes éventuelles d’impression et autres erreurs qui auraient pu intervenir lors du montage de cette brochure.

  • Page 4: Table Of Contents

    Montage- und Bedienungsanleitung Inhaltsverzeichnis Zeichenerklärung ......................4 Sicherheitshinweise ......................4 Lieferumfang ........................4 Einsatzgebiet ........................4 Einsatzvoraussetzungen ....................5 Leistungsmerkmale ......................5 Funktionsweise ........................ 6 Montageanleitung ......................7 Montage ............................7 Elektrische Installation ........................8 Inbetriebnahme ......................10 Programmbeschreibung ....................13 Menü ..............................13 Datei / Verlassen ........................13 Optionen / Sprache ........................13 Optionen / Große Ergebnisse ....................13...

  • Page 5: Zeichenerklärung

    Montage- und Bedienungsanleitung Zeichenerklärung Achtung Dieses Symbol kennzeichnet Textstellen, die unbedingt zu beachten sind. Die Nichtbeachtung kann zu Personen- oder Sachschäden führen. Hinweis Dieses Symbol kennzeichnet Textstellen, die sehr nützliche Informationen enthalten. Sicherheitshinweise Vor der Inbetriebnahme des FA45 Codeleser diese Betriebsanleitung, insbesondere die Sicher- heitshinweise, lesen, verstehen und unbedingt beachten.

  • Page 6: Einsatzvoraussetzungen

    Montage- und Bedienungsanleitung Einsatzvoraussetzungen Für die Konfiguration des FA45 Codelesers ist ein handelsüblicher PC/Notebook (mindestens Pentium III, 1 GHz, 256 MB RAM unter dem Betriebssystem Microsoft Windows ® 98, 2000 oder XP™) mit Netzwerkan- schluss, oder ein Netzwerk mit TCP-IP Protokoll notwendig. Für die Bildschirmauflösung werden mindestens 1024 x 768 Pixel empfohlen.

  • Page 7: Funktionsweise

    Montage- und Bedienungsanleitung Funktionsweise Grundlagen Zum Betrieb des FA45 Codeleser müssen die Parameter des zu lesenden Codes anhand eines Referenzcodes einmalig eingelernt oder manuell eingestellt werden, bis dieser gelesen werden kann. Der zulässige Positions- bereich wir über das Sichtfeld = gelber Rahmen eingestellt, siehe Seite 26. Diese Code-Parameter werden zur Codeerkennung im nicht flüchtigen Flash Speicher des FA45 Codeleser gespeichert und sind nach dem Ein- und Ausschalten wieder aktiv.

  • Page 8: Montageanleitung

    Montage- und Bedienungsanleitung Montageanleitung Montage Um die Messungen zu optimieren ist der FA45 Codeleser vor Erschütterung konstruktiv zu schützen. Anschlusskabel sind mit Kabelbinder gegen Verrutschen und Quetschen zu sichern. Die Positionierung des FA45 Codeleser so wählen, dass störende Effekte beispielsweise durch zulässige Positionsabweichungen des Messobjekts oder Änderungen in der Umgebungsbeleuch- tung keinen bis wenig Einfluss haben.

  • Page 9: Elektrische Installation

    Montage- und Bedienungsanleitung Elektrische Installation Die elektrische Installation des FA45 Codeleser muss durch geschultes Fachpersonal erfolgen. Bei der elektrischen Installation des FA45 Codeleser alle stromführenden Komponenten vom Netz trennen. Um Kollisionen im Netzwerk zu vermeiden, ist sicherzustellen, dass die werkseitig eingestellte Netz- werkadresse (IP-Adresse) des FA45 Codelesers mit 192.168.100.100 noch frei ist und von keinem anderen im Netzwerk angeschlossenen Gerät verwendet wird.
  • Page 10 Montage- und Bedienungsanleitung Für die elektrische Installation sind folgende Anschlüsse zu verbinden: (a.) FA 45 24 V DC (b.) 24 V DC DATA (c.) Abb. 3 Anschlussschema Für den autarken Betrieb (ohne PC/SPS) ist nach der Inbetriebnahme nur noch der Anschluss (b.) 24 V DC notwendig.

  • Page 11: Inbetriebnahme

    Bedienungsanleitung Inbetriebnahme SensoPart liefert mangelfreie Software, die beim Kunden installiert wird und in das EDV - System des Kunden integriert wird. Werden durch Installation und Integration der mangelfreien SensoPart- Software Beeinträchtigungen, Ausfälle, Fehler oder Schäden etc. im System des Kunden verur- sacht und hervorgerufen, lehnt SensoPart jegliche Verantwortung und Haftung hierfür ab.
  • Page 12 Montage- und Bedienungsanleitung Abb. 6 Nach erfolgreichem Programmstart sind nur die Button „Verbinden“, „Hilfe“ und „Info“ aktiv. 4. Auf den Button „Verbinden“ klicken, dann mit der Option „Find“ das Suchfenster öffnen (siehe Abb. unten) und mit Klick auf den Button „Find“ alle angeschlossenen FA45 Codeleser suchen.
  • Page 13 Montage- und Bedienungsanleitung Abb. 7 Erscheint kein Livebild sind folgende Punkte zu überprüfen: • Keine Hindernisse vor dem Objektiv • Ausreichende Beleuchtung (Parameter „Beleuchtung = An“, oder externe Beleuchtung) • korrekte Shuttereinstellung (siehe Seite 21, korrekte Fokuseinstellung unter Punkt 6.) Erscheint noch immer kein Bild ist die Servicestelle zu benachrichtigen.

  • Page 14: Programmbeschreibung

    Montage- und Bedienungsanleitung Programmbeschreibung Menü Das Menü der PC-Software hat Haupt- und Untereinträge. Die Bedienung erfolgt durch einen Mausklick auf den gewünschten Menüeintrag oder durch die Tastenkombination ALT und gleichzeitiges Drücken des unterstriche- nen Buchstaben. Datei / Verlassen PC-Software beenden. Optionen / Sprache Auswahl der Sprache Deutsch, Englisch oder Französisch für die PC-Software.

  • Page 15: Programmoberfläche

    Montage- und Bedienungsanleitung Programmoberfläche Die Programmoberfläche ist in folgende Bereiche eingeteilt: A Kommandos B Auswahl Konfiguration C Parameter aktiver Konfiguration D Bild E Ergebnisse A Kommandos B Auswahl Konfiguration C Parameter aktiver Konfiguration D Bild Abb. 8 Radiobutton Checkbox E Ergebnisse Soll ein Barcode gelesen werden, so erscheint nach Auswahl des entsprechenden Codes in der Bildmitte ein kleines rotes Kreuz.

  • Page 16: A Kommandos

    Montage- und Bedienungsanleitung Kommandos Die nachfolgend abgebildeten Schaltflächen dienen der generellen Steuerung des FA45 Codeleser, zur Verwal- tung der Konfigurationsdaten und zum Abruf weiterer Informationen über das Programm. Sind die Schaltflächen inaktiv (blass abgebildet) steht das Kommando in diesem Modus nicht zur Verfügung.
  • Page 17 Montage- und Bedienungsanleitung Bereichsbezeichnung Feld Verwendung Bilder vom Rekorder Bilder werden vom FA45 Codeleser zum PC übertragen. Es werden maximal 30 Bilder der letzten Auswertungen, die zu einem NIO (Nicht in Ordnung = Ergebnis LED = rot) führten, im FA45 Codeleser gespeichert. Vorausgesetzt der Rekorder wurde im Bereich „Auswahl Konfiguration“...

  • Page 18: B Auswahl Konfiguration

    Montage- und Bedienungsanleitung Auswahl Konfiguration Für die Erkennung von Codes können in diesem Bereich bis zu 32 Konfigurationen (= Codes) definiert und miteinander verknüpft werden. Auch das Bilden von Konfigurationsgruppen ist möglich. Nachdem der entsprechende Radiobutton (1 - 32) selektiert wurde erscheinen die Daten der ausgewählten Konfiguration im Bereich „C Parameter aktiver Konfiguration“, dort können sie auch eingestellt werden.
  • Page 19 Montage- und Bedienungsanleitung Bereichsbezeichnung Feld Verwendung Im Betrieb mit einer Prozesssteuerung (siehe Seite 38) erfolgt die Auswahl der (Start-) Kon- figuration / Gruppe über IN2, beziehungsweise über die serielle Schnittstelle (siehe „Übertra- gungsprotokoll RS422“, Seite 47). Folgende Operatoren stehen im Listenfeld „Log. Verknüpfung“ zur Verfügung: Wenn die Bedingung, die durch den Operator definiert ist, er- füllt ist (Ergebnis = Good), liegt am Ausgang OUT3 eine 1 an.
  • Page 20 Montage- und Bedienungsanleitung Bereichsbezeichnung Feld Verwendung Operator Bedeutung UND gruppiert Alle Konfi gurationen, beginnend mit der zuletzt angewählten und endend nach der ersten nicht aktivierten Konfi guration, müssen ein „GUT“ Signal liefern. ODER gruppiert Mindestens eine Konfi guration der Gruppe, beginnend mit der zuletzt ange- wählten Konfi...

  • Page 21: C Parameter Aktive Konfiguration

    Montage- und Bedienungsanleitung Bereichsbezeichnung Feld Verwendung Checkbox unter dem Gibt an, ob das durch die Checkbox gekennzeichnete Augesymbol Sichtfeld der entsprechenden Konfiguration im Bereich „Bild“ angezeigt werden soll, auch wenn die Konfiguration nicht über den Radiobutton aktiviert ist. Das Sichtfeld der aktuell ausgewählten Konfiguration ist immer sichtbar und in heller Farbe dargestellt.
  • Page 22 Montage- und Bedienungsanleitung Bereichsbezeichnung Feld Verwendung Shutter einl. / Manuell Manuelle Einstellung des Shutter-Wertes (empfoh- manuell len). Hierfür in den Livebild-Modus wechseln. Einlernen Der Wert für den Shutter wird über den Button „Einlernen“ automatisch bestimmt. Baudrate RS-422 Baudrate der Prozessschnittstelle RS422 DATA (siehe Übertragungsprotokoll Seite 47).
  • Page 23 Montage- und Bedienungsanleitung Bereichsbezeichnung Feld Verwendung DataMatrix und Die Eingabe von Größe und Lage des Codes kann bei manueller Vorgabe der Pa- Adv. DataMatrix rameter durch Doppleklicken mit der Maus auf den roten Rahmen im Bild und dann durch Ziehen der Ecken auf die aktuelle Codeposition erfolgen. Anz.
  • Page 24 Montage- und Bedienungsanleitung Bereichsbezeichnung Feld Verwendung Anz.Kant.antast Anzahl Antastungen an L-Kanten: Standardwert liegt bei ca. 2 Antastungen pro Modul. Wert erhöhen, wenn Störkanten vorhanden. Standardeinstellung 7, Wertebereich [5 .. 80] Anzahl der Antastungen an L- Kanten, jeweils in horizontale (X-) bzw. vertikaler (Y-) Richtung der Gesichtsfeldgrenzen, möglichst 90°...
  • Page 25 Montage- und Bedienungsanleitung Bereichsbezeichnung Feld Verwendung Modul Abstand Wert auf Standardeinstellung belassen, nur erhöhen wenn in dunklen Modulmittelpunkten helle Pixel auftreten oder Modul- zentrum nicht auf Gitterschnittpunkten liegen. Standardeinstellung 1, Wertebereich [1 ... 5] Schrittweite für Probenentnahme aus Modulmitte, ab Schrittweite 2 = Leerzeilen / -spalten zwischen den bewerteten Pixelzeilen / -spalten Dies bedeutet zum Beispiel, wenn Modul Abstand = 1 und Modul Punkte = 1...
  • Page 26 Montage- und Bedienungsanleitung Delayzeiten für Ausgänge Out3 u. Out4 Abb. 9 Erklärung Delayzeiten: (Zahlen in Klammern = Bezeichnung im Diagramm) Triggerverzögerung (3) = Zeit zwischen Trigger und Start der Bildaufnahme in ms Ergebnisverzögerung (6) = Zeit zwischen Trigger und Anlegen des Ergebnis-Pegels an Out3 und Out4 in ms Ergebnisdauer (9) = Länge in ms für Anliegen des Ergebnis- Pegels Ausgänge aktiv:...

  • Page 27: D Bild

    Montage- und Bedienungsanleitung Bild Im Bereich Bild wird das aktuelle Kamerabild und darin die Sichtfelder, die über die Checkboxen ausgewählt sind (unter dem Auge im Bereich „Auswahl Konfiguration“), in Gelb angezeigt. In Rot wird der Code in Größe und Position angezeigt.

  • Page 28: E Ergebnisse

    Montage- und Bedienungsanleitung Ergebnisse Bereichsbezeichnung Feld Verwendung Ergebnisse Ergebnis Hier wird der Inhalt des Barcodes oder DataMatrix Codes aus- gegeben. (ASCII Werte werden als Klartext, alle übrigen wer- den als Hex-Wert ausgegeben. Format: 0xYY. Die LED zeigt den Schaltzustand des Ausgangs OUT3 an (Grün = HIGH). Messungen Zähler für: 1.

  • Page 29: Netzwerkeinstellungen

    Montage- und Bedienungsanleitung Netzwerkeinstellungen Durch die nachfolgenden Anweisungen wird die Netzwerkkonfiguration des PC und des FA45 Codelesers geändert. Werden dabei falsche Einstellungen verwendet, können unter umständen die Netzwerkverknüp- fungen auf dem PC verloren gehen. Zur Sicherheit sind die alten Einstellungen zu notieren und bei Bedarf wieder zu verwenden. Ein Neustart des Systems wird nach der Durchführung dieser Anweisungen möglicherweise notwendig.

  • Page 30: Einstellung Der Ip-Adresse Des Pc

    Montage- und Bedienungsanleitung Einstellung der IP-Adresse des PC Um herauszufinden welche IP-Adresse in Ihrem Netzwerk oder lokal auf Ihrem PC zulässig sind, und um Ihre Einstellungen an Ihrem PC durchzuführen, bitte zuvor Ihren Systemadministrator kontaktieren. Die Einstellung der IP-Adresse des PC ist nur notwendig, wenn der FA45 Codeleser direkt mit dem PC verbun- den wird (siehe „Elektrische Installation“, Seite 8) und der PC noch keine IP-Adresse besitzt.

  • Page 31: Einstellen Der Ip-Adresse Des Fa45 Codelesers

    Montage- und Bedienungsanleitung Einstellen der IP-Adresse des FA45 Codelesers Um herauszufinden welche IP-Adresse in Ihrem Netzwerk oder lokal auf Ihrem PC zulässig sind, und um Ihre Einstellungen an Ihrem PC durchzuführen, bitte zuvor Ihren Systemadministrator kontaktieren. Die eingestellte IP-Adresse ist auf dem beiliegenden Etikett des FA45 Codelesers zu notieren.

  • Page 32: Herstellen Einer Funktionsfähigen Ethernetverbindung Zwischen Fa45 Vision Sensor Und Pc

    Montage- und Bedienungsanleitung Herstellen einer funktionsfähigen Ethernetverbindung ���������� ����� ���������������� ������������������ zwischen FA45 Vision Sensor und PC �������� ���� ������ ������ ��� �� Direkter Anschluss (siehe Seite 9, Abb. 4) �� �������� ��������� ������ ����� �� ���� �� ���� ��������� ������� ����������� ����...
  • Page 33 Montage- und ���������� ����� ���������������� ������������������ Bedienungsanleitung �������� ���� ������ ������ ��� �� Anschluss via Netzwerk (siehe Seite 9, Abb. 5) �� ��������� ��� �������� ������ ����� �� ���� �� ���� ��������� ������� ����������� ���� ���� ��������� ������� �������������� �� ���������������� ��...

  • Page 34: Übertragungsrate Der Ethernet-Schnittstelle Auf 10 Mbit Begrenzen

    5. Mit OK die Eingaben bestätigen. Firmware-Update Die Update-Funktion nur nach Rücksprache mit dem Support von SensoPart ausführen und nur die original Update-Dateien von SensoPart verwenden. Die Ausführung der Funktion darf nicht unterbrochen werden, ansonsten ist ein Funktionsausfall des FA45 Codelesers möglich.

  • Page 35: Kurzanleitung

    Montage- und Bedienungsanleitung Kurzanleitung Beispiel: DataMatrix 1. Vorbereitung Software starten. Auf den Button „Verbinden“ und „Find“ klicken, Sensor auswählen und ggf. IP-Adresse einstellen. Codetyp „DataMatrix“ auswählen. Interne oder externe Beleuchtung einschalten. 2. Abbildung optimieren Live-Bild anfordern und FA45 Codeleser auf zu lesenden Code ausrichten. Shutter manuell auswählen und einstellen.

  • Page 36: Anwendungsbeispiele

    Montage- und Bedienungsanleitung Anwendungsbeispiele Beispielcodes Code 39 UPC - A UPC - E EAN 8 Code 128 EAN 13 Interleaved Datamatrix RESET/PowerOn Stecker abziehen / Spannung in SPS abschalten. Wartung Pflege Der FA45 Codeleser ist mit einem sauberen und trockenen Tuch zu reinigen. Keine Lösungsmittel oder Benzin verwenden.

  • Page 37: Anhang

    Montage- und Bedienungsanleitung Anhang FAQs Wie kann ich die eingestellte IP-Adresse des FA45 Codelesers ändern? Führen Sie die Schritte wie unter IP-Adresse des FA45 Codelesers einstellen auf Seite 30 aus. Wie kann ich die Verbindung zum FA45 Codelesers einfach testen? Geben Sie im Startmenü...

  • Page 38: Technische Daten

    Montage- und Bedienungsanleitung Technische Daten Tabelle 2 Elektrische Daten Betriebsspannung U 24 V DC ± 10% (absolute Maximalwerte 18 - 30 V) Restwelligkeit < 5 Vss Stromaufnahme (ohne I/Os) max. 200 mA Eingänge IN1 / IN2 HIGH 10 - 24 V (+10%), LOW 0 - 3 V Eingangswiderstand >...

  • Page 39: Betrieb Mit Einer Prozesssteuerung (Eingang In2)

    Montage- und Bedienungsanleitung Betrieb mit einer Prozesssteuerung (Eingang IN2) Vor dem Betrieb mit einer Prozesssteuerung ist der FA45 Codeleser mit dem Konfigurationspro- gramm wie auf den Seiten 13 - 27 einzustellen. Für den Betrieb mit einer Prozesssteuerung muss im Bereich „Parameter aktiver Konfiguration“ der Parameter „Funktion IN2“...

  • Page 40: Besonderheiten „Lade Konf." 1 O. 2 / 1

    Montage- und Bedienungsanleitung Fall 1: IN2 = Enable Parameter „Funktion IN2“ = „Enable“ und Eingang IN2 = +U (+24 V DC) = Auswertung möglich (enabled). Parameter „Funktion IN2“ = „Enable“ und Eingang IN2 = offen (0 V DC) = Standby-Modus (disabled). Ist der Parameter „Funktion IN2“...

  • Page 41: Besonderheiten „Einlernen Temp." Und „Einlernen Perm

    Montage- und Bedienungsanleitung Test abgespeicherter Konfigurationen Wenn, wie oben beschrieben, alle gewünschten Konfigurationen eingestellt wurden, kann nun eine Konfi- guration über die Radiobutton im Fenster „Auswahl Konfiguration“ ausgewählt werden. Beim Start über die PC-Software, bzw. beim Neustart des Sensors durch Reset oder PowerOn, startet der Sensor mit der zuletzt angewählten Konfiguration.

  • Page 42: Triggermodus

    Montage- und Bedienungsanleitung Triggermodus Getriggert oder Freilauf (automatisch laufender Selbsttrigger) Wenn „Getriggert“ gewählt ist reagiert der Sensor auf einen extern angeschlossenen Triggersensor , positive Flanke), bzw. auf den Button „Trigger“ in der PC Software. Wenn Freilauf eingestellt ist, erfolgt der automatisch laufende Selbsttrigger sobald der Run-Mode aktiviert ist. Einstellung des Triggersensors Die Position eines zusätzlichen Triggersensors kann im laufenden Betrieb des FA45 Codelesers optimiert werden.

  • Page 43: Sensortypen

    Montage- und Bedienungsanleitung Sensortypen Der Sensor ist für verschiedene Messfeld- und Arbeits- Bereiche in folgenden Ausführungen erhältlich: Material Nr. Sensorbezeichnung min. Arbeitsabstand / mm Gesichtsfeld / mm * mm FA45-300-WCC-CRO6LS4 18 * 14 522-91070 FA45-300-WCC-CRO12LS4 8 * 6 522-91071 FA45-300-CC-CROCSLS4 C-Mount, objektivabhängig C-Mount, objektivabhängig 522-91075...

  • Page 44: Zubehör

    ** Das Umgehäuse kann nur zusammen mit einem Sensor mit eingebautem Objektiv bestellt werden. Der Sensor und das Umgehäuse werden vor Auslieferung im Werk SensoPart zusammen konfektioniert. Bitte gewünschtes Material für die Frontscheibe „Glas“ oder „Kunststoff“, den gewünschten Sensortyp und den gewünschten Arbeitsabstand in mm bei Bestellung angeben, damit er voreingestellt werden kann.

  • Page 45: Maßzeichnungen

    Montage- und Bedienungsanleitung Maßzeichnungen Maßzeichnung FA45 Codeleser Abb. 15 Montageklammer Schwalbenschwanz FA45 Montagewinkel FA45 Abb. 16 Abb. 17 C-Mount-Sensor Abb. 18 FA45 Codeleser D - 068-13761 - Stand: 06.02.2006...
  • Page 46 Montage- und Bedienungsanleitung Montageblock Stange FA45 Montagestange x cm FA45 Abb. 19 Abb. 20 Montagezwischenstück FA45 Montageplatte FA45 Abb. 21 Abb. 22 FA45 Codeleser D - 068-13761 - Stand: 06.02.2006...

  • Page 47: Typenschild Fa45

    Montage- und Bedienungsanleitung Beispiel einer Haltevorrichtung (Einzelteile siehe Seite 41 und 42) Montagegelenk Montageblock Stange Montagewinkel Montageklammer Schwalbenschwanz Montagestange Montageplatte Montagestange Abb. 23 Typenschild FA45 � �� � ��� � � �� ��� �� � � ��� � �� � ��� �������� ��...

  • Page 48: Übertragungsprotokoll

    Montage- und Bedienungsanleitung Übertragungsprotokoll Die Datenübertragung über die RS422 erfolgt mit folgenden Basisparametern: Baudrate: je nach Einstellung von 9600 bis 115200 Baud Datenbit: Parity: keine Stopbit: Kommandos an den Sensor via RS422 Serieller Trigger: Im Run Mode kann mit ASCII "tr" (Achtung Groß-Klein-Schreibung relevant) im getriggerten. Betriebsmode ein serieller Trigger ausgelöst werden.
  • Page 49 Montage- und Bedienungsanleitung Byte Bitmuster Erklärung Startbyte 0xAA Konfiguration Ist ein Bit „1“ bedeutet dies, dass Konfiguration die entsprechende Konfiguration OK ist. Konfiguration Ist das Bit „0“ ist die Konfiguration Nicht-OK. Konfiguration Gilt für primäres Ergebnis: Code- lesung. Konfiguration Lesequalität ECC200 100 Ohne Fehlerkorrektur ECC200 99, 98, ...

  • Page 50: English

    Beleuchtung 10. Bild Zoom 11. „Kopieren“ Button für Para- E 10 meter 12. Erweiterte Recorder Funkti- E 10 onen 13. Sonderfall bei Nutzung von E 11 „Ergebnisdauer“ Nur Farbsensor: E 11 Deaktivierung Parameter FA 45 D - 068-13836 - 12.07.2006_00...
  • Page 51 Software und Software- Version zum ausgewählten Sensor-Typ gestartet, und eine Verbindung zum Sensor hergestellt. Wird mit dem Sensor Finder kein Sensor gefunden, ist es weiterhin möglich mit der Funktion „Add IP“ eine IP- Adresse eines bekannten Sensors einzugeben und die Verbindung darüber direkt aufzubauen. FA 45 D - 068-13836 - 12.07.2006_00...

  • Page 52: Anzeige Aller Einzelergebnisse

    Hinweis: Das Setzten des Schwellwert Max. unterhalb des Schwellwert Min. ist nicht möglich. 4. Mix von Auswertemethoden über mehrere Konfigurationen Beim Objektsensor können bei verschiedenen Konfigurationen beliebige Auswertemethoden zum Einsatz kommen (Z. B. Konfig 1 = Mustervergleich, Konfig 2 = Kontrast, ....). FA 45 D - 068-13836 - 12.07.2006_00...

  • Page 53: Ausgabe- Daten Rs422

    Kontrast oder Grauschwelle = 10 Byte Kontur = 17 Byte Codeleser DataMatrix = abhängig von Codeinhalt (28 + x Byte) Barcode = abhängig von Codeinhalt (28 + x Byte) Farbsensor = 10 Byte FA 45 D - 068-13836 - 12.07.2006_00...
  • Page 54 Y-Position X 13 12 11 10 9 8 7 vertikale Position des Objektes, High Byte (7 Bit) Y-Position X 6 5 4 3 2 1 0 vertikale Position des Objektes, Low Byte (7Bit) FA 45 D - 068-13836 - 12.07.2006_00...
  • Page 55 Nummer der Konfiguration (Teil-String) Lesequalität ECC200 100 Keine Fehlerkorrektur ECC200 x = 99, 98, ... n 100 – x = Anzahl der Korrekturloops ECC200 0 Fehler50 = erfolgreich Barcode 50 or 0 0 = Fehler FA 45 D - 068-13836 - 12.07.2006_00...
  • Page 56 Auslastung der Ethernetverbindung geregelt, und ist deshalb nicht eindeutig vorhersagbar. Dies sollte mit möglichst langen Timeout´s in der Empfangssoftware des, die Daten empfangenden Systems (PC oder Steuerung ), berücksichtigt werden. FA 45 D - 068-13836 - 12.07.2006_00...

  • Page 57: Timing Funktionen E

    10. Bild Zoom + Bearbeiten der Einzeichnungen im Bild Mit der Zoom Funktion im Fenster Bild kann das angezeigte Sensorbild inklusive Einzeichnungen im Maßstab 2:1 vergrößert dargestellt, und die angezeigten Rahmen bearbeitet werden. FA 45 D - 068-13836 - 12.07.2006_00...

  • Page 58: Kopieren" Button Für Para

    Fehlerbilder auf ein Mal auf die Festplatte Bei der Aktivierung des Recorders kann nun auch ausgewählt werden, ob entweder alle Bilder oder nur die Fehlerbilder abgespeichert werden sollen (Ringspeicher der letzten 30 Bilder) . E 10 FA 45 D - 068-13836 - 12.07.2006_00...
  • Page 59 Histogramm sind zwei Spalten mit Checkboxen. Über die linke Spalte wird die Anzeige der einzelnen Kurven / Parameter aktiviert / deaktiviert, mit der rechten Spalte wird die Auswertung des jeweiligen Parameters aktiviert / deaktiviert. FA 45 D - 068-13836 - 12.07.2006_00 E 11...
  • Page 60 Mounting and operating instructions Contents Symbols ......................... 50 Safety notes ........................50 Components supplied ....................50 Field of application ......................50 Requirements for use ....................51 Performance characteristics ..................51 Method of function ......................52 Installation Instructions ....................53 Installation ............................53 Electrical installation ........................54 Start-up ..........................

  • Page 61: Symbols

    Mounting and operating instructions Symbols Important This symbol indicates sections of the text which must be strictly observed. Non-compliance with such instructions may cause injury or damage. Note This symbol indicates sections of the text which contain useful information. Safety notes Before starting the FA45 Code Reader, read these instructions carefully (especially the safety notes), ensure that you have understood them, and comply with them at all times.

  • Page 62: Requirements For Use

    Mounting and operating instructions Requirements for use To configure the FA45 Code Reader, the following items are required: standard PC or notebook with min. Pen- tium III, 1 GHz, 256 MB RAM, Microsoft Windows ® 98, 2000 or XPTM with network connection or network with TCP-IP protocol.

  • Page 63: Method Of Function

    Mounting and operating instructions Method of function Basics To operate the FA45 Code Reader, the parameters of the code to be read must be set manually or taught once using a reference code until it can be read reliably. The position area is set by means of the field of view = yel- low frame, see page 72.

  • Page 64: Installation Instructions

    Mounting and operating instructions Installation Instructions Installation To ensure maximum accuracy of detection, the FA45 Code Reader should be mounted in such a way that it is protected from vibration. Secure the connection cables with cable binders to prevent crushing or slipping. Select a position for the FA45 Code Reader in which interfering factors such as slight differences in the position of the object or variations in ambient lighting have little or no effect.

  • Page 65: Electrical Installation

    Mounting and operating instructions Electrical installation The electrical installation of the FA45 Code Reader must be carried out by a qualified electrician. When installing the FA45 Code Reader disconnect all electrical components from the power supply. To avoid conflicts when the unit is being used in a network, ensure that the network address (IP address) of the FA45 Code Reader set by the manufacturer at 192.168.100.100 is still free and is not in use for any other unit connected to the system.
  • Page 66 Mounting and operating instructions For electrical installation, connect wires as follows: (a.) FA 45 24 V DC (b.) 24 V DC DATA (c.) Fig. 3 Wiring diagram For stand-alone operation (independent of PC /PLC), only connection (b.) 24 V DC is required after start-up.

  • Page 67: Start-Up

    SETUP.EXE from the CD-ROM. Then follow the instructions on the screen. During installation, the PC software READER.EXE is copied onto the hard disk (standard folder: c:\pro- gramme\sensopart…) and a program group „SensoPart is generated in the operating system (icon „ FA45 Code Reader…“).
  • Page 68 Mounting and operating instructions Fig. 6 After successful program start, only the buttons „Connect“, „Help“ and „About“ are active. 4. Click the button „Connect“ and then the option „Find“ (see fig. below) to display all the FA45 Code Readers connected. Then select the de- sired FA45 Code Reader and accept by clicking on „Connect“.
  • Page 69 Mounting and operating instructions Fig. 7 If no live image appears, check the following points: • No obstruction in front of the lens • Sufficient lighting (parameter „Lighting = on“ or external lighting) • Correct shutter setting (see page 67, correct focus setting, see section 6) If the live image still fails to appear, contact the Service dept.

  • Page 70: Program Description

    Mounting and operating instructions Program description Menu The menu for the PC program has main and sub-sections. These are selected by clicking the desired menu item or by pressing the ALT key and underlined letter at the same time. File / Exit Exit program.

  • Page 71: Program Interface

    Mounting and operating instructions Program interface The program interface is divided into the following parts: A Commands B Select configuration C Parameters of active configuration D Image E Results A Commands B Select configuration C Parameters of active configuration D Image Fig.

  • Page 72: A Commands

    Mounting and operating instructions Commands The buttons shown below are for the general operation of the FA45 Code Reader, administration of configura- tion data and displaying other information on the program. If the buttons are not active (pale) the command in question is not available in this mode. Command Button Action...
  • Page 73 Mounting and operating instructions Command Button Action Images from recorder Images are transferred to the PC by the FA45 Code Reader. A maximum of 30 images from the most recent evaluations which produced the result NIO (not ok = result LED = red) are saved in the FA45 Code Reader.

  • Page 74: B Select Configuration

    Mounting and operating instructions Select configuration In this section, up to 32 configurations (codes) can be defined for code detection and also linked with one an- other. The formation of configuration groups is also possible. Following selection of the appropriate radio button (1 - 32) the data for the configuration selected appear in the section „C Parameter active configuration“...
  • Page 75 Mounting and operating instructions Section Field name In operation with a process control (see page 84) the start configuration / group is selected using IN2 or the serial interface (see „Transfer protocol RS422“, page 93). The following operators are available in the list section „Logic“: If the condition defined by the operator is fulfilled (i.e.
  • Page 76 Mounting and operating instructions Section Field name Operator Meaning AND grouped All confi gurations starting with the last one selected and ending after the fi rst non- activated confi guration must provide the signal „GOOD“. OR grouped At least one confi guration of the group starting with the last one selected and ending after the fi...

  • Page 77: C Parameters Of Active Configuration

    Mounting and operating instructions Section Field name Check box under the Indicates whether the field of view of the configuration marked eye symbol by the check box should be shown in the section „Picture“ even if the configuration is not activated by the radio button. The field of view of the configuration currently selected is al- ways visible and displayed in lighter colour.
  • Page 78 Mounting and operating instructions Section Field name Shutter teach / Manual Manual setting of shutter value (recommended). Manual Change to live-image mode. Teach The shutter value is fixed automatically by the „Teach-Shutter“ button. Baud rate RS-422 Baud rate of process interface RS422 DATA. (see transfer protocol page 93) Shutter ..
  • Page 79 Mounting and operating instructions Section Field name Data matrix and The size and position of the code can be input by double-clicking with the mouse on adv. data matrix the red frame in the picture and pulling the corners to the current code position. No.
  • Page 80 Mounting and operating instructions Section Field name No. of edge scans No. of scans on L-edges. Standard figure at approx. 2 scans per module. Increase figure if edges interfere. Standard setting 7, value range [5..80] Number of scans on L-edges, in horizontal (X-) or vertical (Y-) direction of the limits of the field of view if possible 90°...
  • Page 81 Mounting and operating instructions Section Field name Module distance Leave value at standard setting. Increase it only when light-coloured pixels appear in the dark module centres, or if module centre is not at grid intersections. Standard setting 1, value range [1…5]. Step width for sample from module centre, from step width 2 = vacant lines or columns between counted pixel lines and columns.
  • Page 82 Mounting and operating instructions Delay times for outputs OUT3 and OUT4 Fig. 9 Note on delay times: (numbers in brackets = name in diagram) Trigger delay (3) = time between trigger and start of image exposure in ms Result delay (6) = time between trigger and availability of result level at Out3 and Out4 in ms Result period (9) = time in ms for availability of result level...

  • Page 83: D Picture

    Mounting and operating instructions Picture In the section „Picture“, the current camera image and the fields of view therein selected in the check box are shown in yellow (under the eye in the section „Select configuration“ and „Picture“). The code is shown in size and position in red. Section Field name = number of configuration, the yellow frame (field of view) cor-...

  • Page 84: E Results

    Mounting and operating instructions Results Section Field name Results Result The content of the barcode or data-matrix code is given here. (ASCII values appear as clear text, all others as hex values. Format: 0xYY. The LED shows the switch status of the output OUT3 (green = HIGH).

  • Page 85: Network Settings

    Mounting and operating instructions Network settings The following instructions indicate how to change the network configuration of the PC and the FA45 Code Reader. If incorrect settings are used, the network links in the computer may be lost. To be on the safe side, note the former settings for later use if required. Following this procedure, it may be necessary to re-start the system.

  • Page 86: Setting The Ip Address Of The Pc

    Mounting and operating instructions Setting the IP Address of the PC In order to determine which IP addresses are allowed in your network or locally in your PC, and to carry out the necessary settings on your PC, contact the system administrator beforehand. The IP address of the computer only has to be set when the FA45 Code Reader is directly connected with the computer (see „Electrical Installation, page 54) and the computer still has no IP address.

  • Page 87: Setting The Ip Address Of The Fa45 Code Reader

    Mounting and operating instructions Setting the IP address of the FA45 Code Reader In order to determine which IP addresses are allowed in your network or locally in your PC, and to carry out the necessary settings on your PC, contact the system administrator beforehand. The IP address set for the FA45 Code Reader should be marked on the enclosed label.

  • Page 88: Creating A Functioning Ethernet Connection Between Fa45 Vision Sensor And Pc

    Mounting and operating instructions Creating a functioning ethernet connection between �������� � ����������� �������� ���������� FA45 Vision Sensor and PC ������� ���� ������ ������ ��� �� Direct connection (see page 55, fig. 4) �� ������ ���������� ���� ���� �� ���� �� �������...
  • Page 89 Mounting and ���������� ����� ���������������� ������������������ operating instructions �������� ���� ������ ������ ��� �� Connection to network (see page 55, fig. 5) �� ���������� �� ������� ���� ���� �� ���� �� ������� ��� ������ ��������� �� ��� ������ ��������� ���������� ��...

  • Page 90: Limit Transmission Rate Of Ethernet Interface To 10 Mbit

    Before using the Update function, consult SensoPart Support and use only the original update files from SensoPart. The execution of the function must not be interrupted as this may cause failure of the FA45 Code Reader. The stored configurations are deleted by the update and must be redefined when the function is concluded.

  • Page 91: Instructions In Brief

    Mounting and operating instructions Instructions in brief Example: Data matrix 1. Preparation Open program. Click on button „Connect“ and then „Find“. Select sensor and set IP address if necessary. Select code type “Data matrix”. Switch on internal and external lighting systems and select evaluation method. 2.

  • Page 92: Example Applications

    Mounting and operating instructions Example applications Example codes Code 39 UPC - A UPC - E EAN 8 Code 128 EAN 13 Interleaved Datamatrix RESET / Power On Pull out plug / Switch off voltage in PLC. Maintenance Cleaning Clean the FA45 Code Reader with a clean dry cloth. Do not use solvents or petrol. Do not use sharp objects. Do not scratch.

  • Page 93: Appendix

    Mounting and operating instructions Appendix FAQs How do I change the IP address of the FA45 Code Reader? Proceed as described in „Setting the IP address of the FA45 Code Reader“ on page 76. What is the easiest way of testing the connection to the FA45 Code Reader? In the starting menu of the operating system, click on „Execute“...

  • Page 94: Technical Data

    Mounting and operating instructions Technical Data Table 2 Electrical data Operating voltage U 24 V DC ± 10% (absolute maximum 18 - 30 V) Residual ripple < 5 Vss Current consumption (no I/O) max. 200 mA Inputs IN1 / IN2 HIGH 10 - 24 V (+10%), LOW 0 - 3 V Input resistance >...

  • Page 95: Operation With A Process-Control System (Input In2)

    Mounting and operating instructions Operation with a process-control system (input IN2) Before operating the FA45 Code Reader with a process-control system, set it with the configura- tion program as described on pages 13-27. For operation with a process-control system, set the „Function IN2“ in the section „Parameter active configuration“.

  • Page 96: Specialities Ld Conf 1 Or 2 / 1 - 32

    Mounting and operating instructions Case 1: IN2 = Enable Parameter „Function IN2“ = „Enable“ and input IN2 = +U (+24 V DC) = evaluation possible (enabled) Parameter „Function IN2“ = „Enable“ and input IN2 = open (0 V DC) = Standby mode (disabled). If the parameter „Function IN2“...

  • Page 97: Specialities "Teach Temporary" And "Teach Permanently" (Configuration 1 Only)

    Mounting and operating instructions Testing saved configurations When all the desired configurations have been set as described above, a configuration can be selected using the radio buttons in the section „Select configuration“. With a start using the PC software or re-starting the sensor using Reset or Power On, the sensor starts with the last configuration selected.

  • Page 98: Trigger Mode

    Mounting and operating instructions Trigger mode Triggered or Free run (automatically running self-trigger) When „Triggered“ is selected, the sensor responds to an externally connected trigger sensor (+U , positive edge) or the button „Trigger“ in the computer software. When „Free run“ is set, the automatic self-trigger takes place as soon as the Run mode is activated. Setting the trigger sensor During operation of the FA45 Code Reader, the position of an additional trigger sensor can be optimised.

  • Page 99: Sensor Types

    Mounting and operating instructions Sensor types The sensor is available for various fields of view and working areas in the following versions: Sensor name Min. operating distance / mm Field of view / mm * mm Material no. FA45-300-WCC-CRO6LS4 18 * 14 522-91070 FA45-300-WCC-CRO12LS4 8 * 6...

  • Page 100: Accessories

    ** The overhousing can only be purchased along with a sensor with integrated lens. The sensor and the overhousing are assembled in the SensoPart plant before delivery. When ordering, please state the desired material for the front lens (glass or plastic), the desired sensor type and operating distance in mm.

  • Page 101: Dimensional Drawings

    Mounting and operating instructions Dimensional drawings Dimensional drawing FA45 Code Reader Fig. 15 Mounting clamp, dovetail FA45 Mounting angle FA45 Fig. 16 Fig. 17 C-Mount-Sensor Fig. 18 FA45 Code Reader GB - 068-13761 - Status: 2006/02/06...
  • Page 102 Mounting and operating instructions Mounting bloc rod FA45 Mounting rod x cm FA45 Fig. 19 Fig. 20 Mounting link FA45 Mounting plate FA45 Fig. 21 Fig. 22 FA45 Code Reader GB - 068-13761 - Status: 2006/02/06...

  • Page 103: Machine Plate Fa45

    Mounting and operating instructions Example of a retaining device (for individual parts see pages 100-101) Mounting hinge Mounting block rod Mounting angle Mounting clamp dovetail Mounting rod Mounting plate Mounting rod Fig. 23 Machine plate FA45 � � � � �...

  • Page 104: Transfer Protocol

    Mounting and operating instructions Transfer protocol The data transfer via RS422 uses the following basic parameters: Baud rate: from 9600 to 115200 depending on setting Databit: Parity: none Stop bit: Commands to sensor via RS422: Serial trigger: In Run mode, a serial Trigger can be initiated with the ASCII string “tr” (Important: observe upper and lower case) in triggered operating mode.
  • Page 105 Mounting and operating instructions Byte Bit sequence Remarks Start byte 0xAA Configuration Configuration If a bit is „1“, this means that the corresponding configuration is ok. If the bit is „0“, the configuration is Configuration not ok. Applies for primary result: Configuration code scan Configuration...
  • Page 106 11. Copy button for Parameter E 20 12. Extended Recorder functions E 20 13. Special case: with use of E 21 “Result Period” E 21 Color sensor only: Switching off parameters E 12 FA 45 GB - 068-13836 - 12.07.2006_00...
  • Page 107 If no sensor can be found with the „Sensor Finder“, furtheron it´s possible to connect “manually” with function “Add IP” by filling in a known IP-adress of the sensor to connect. FA 45 GB - 068-13836 - 12.07.2006_00 E 13...
  • Page 108 4. Mix of several Evaluation Methods over some configurations With different configurations any type of evaluation method can be used (e.g. Config 1 = Pattern, Config2 = Contrast, Config 3 = ……………..). E 14 FA 45 GB - 068-13836 - 12.07.2006_00...
  • Page 109 = 10 byte Coutour = 17 byte Codereader DataMatrix = depending on code content (28 + x byte) Barcode = depending on code content (28 + x byte) Color sensor = 10 byte FA 45 GB - 068-13836 - 12.07.2006_00 E 15...
  • Page 110 X 13 12 11 10 9 8 7 Vertical position of object, high byte (7 bit) Y position X 6 5 4 3 2 1 0 Vertical position of object, low byte (7 bit) E 16 FA 45 GB - 068-13836 - 12.07.2006_00...
  • Page 111 ECC200 100 No error correction ECC200 x = 99, 98, ... n 100 – x = Number of correction steps ECC200 0 Failure50 = success Barcode 50 or 0 0 = failure FA 45 GB - 068-13836 - 12.07.2006_00 E 17...
  • Page 112 FA45 PC software, as this is controlled from the Ethernet protocoll depending on the load of the Ethernet connection, and so the exact behavior can not be predicted. This should be considered with long timeout´s in the software of the date recieving system (PLC or PC). E 18 FA 45 GB - 068-13836 - 12.07.2006_00...
  • Page 113 10. Picture Zoom + Editing of frames in the picture With the Zoom function in the window “Picture” the sensor picture can be displayed magnified in scale 2:1 and the also displayed frames of the different fields can be edited. FA 45 GB - 068-13836 - 12.07.2006_00 E 19...
  • Page 114 Saves all bad- pictures with one button to harddisc. By activation of the Recorder function there is a choice to store all- pictures (ringbuffer of the last max. 30 pictures) or to store only bad- pictures. E 20 FA 45 GB - 068-13836 - 12.07.2006_00...
  • Page 115 Via the left row the display / show of the single charts / parameters gets activated, via the right row the relevance for the evaluation of the corresponding chart / parameter can be activated / deactivated. FA 45 GB - 068-13836 - 12.07.2006_00 E 21...
