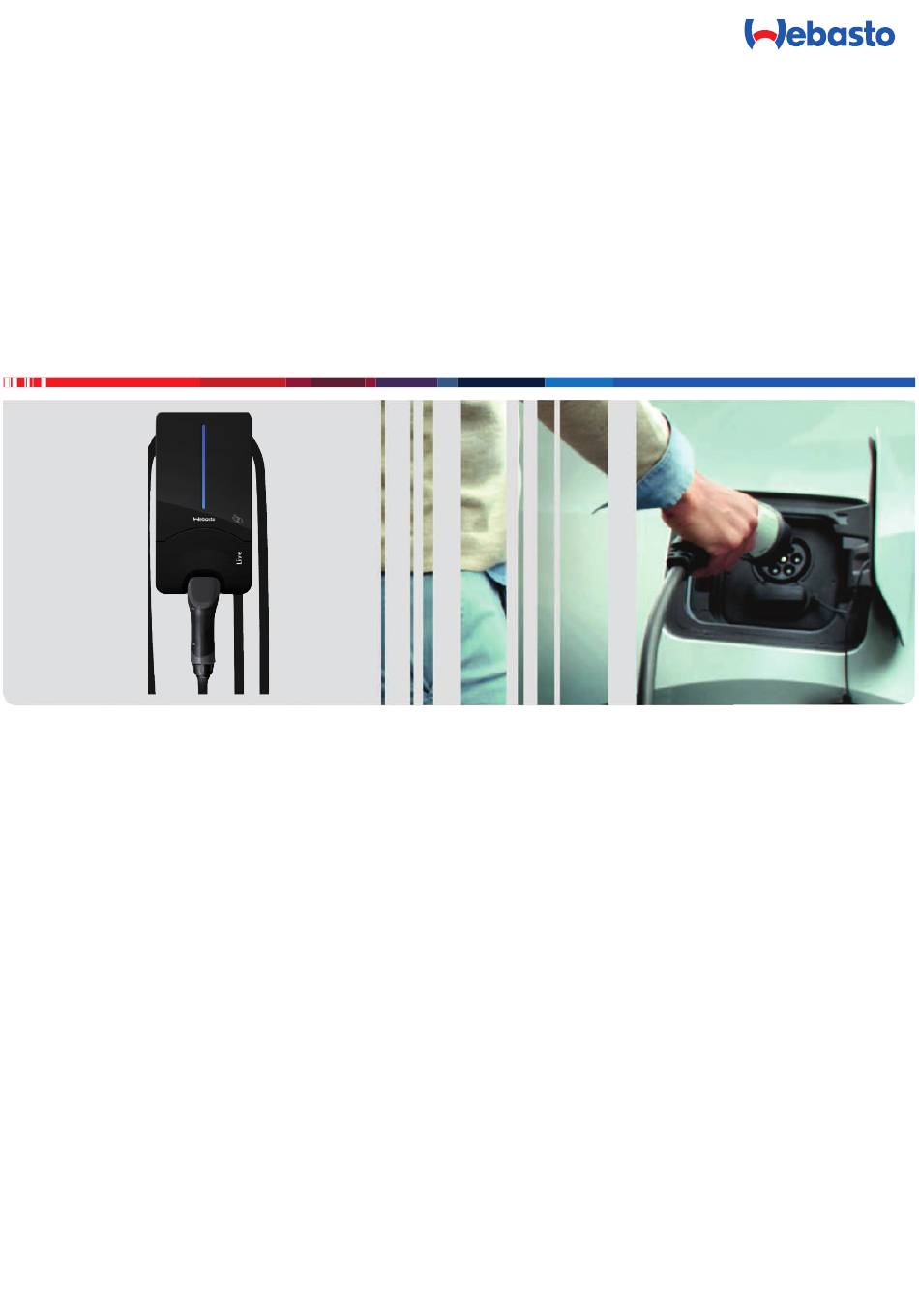

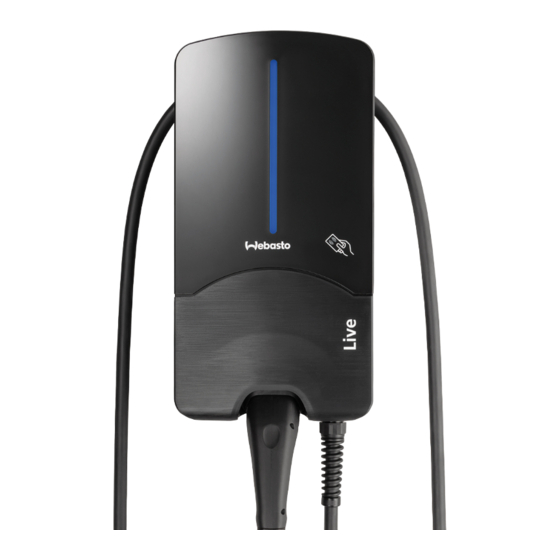

  • Page 1 Configuration Instructions Webasto Live English Deutsch...

  • Page 2: Table Of Contents

    USB type B 12.2 Access to the Webasto EV Driver Portal WLAN (not shown in Fig. 1) 12.3 Overview of Live Portal and Live Portal Plus 12.4 Installation instructions for connectivity Accessing the configuration interface 12.5 Adding additional RFID media...
  • Page 3 12.1 Beziehen und einrichten der Webasto Charging App 52 LAN (RJ-45) 12.2 Zugang zum Webasto EV-Driver Portal USB Typ B 12.3 Live Portal und Live Portal Plus im Überblick WLAN (Nicht in Abb. 1 dargestellt) 12.4 Installationshinweise für Konnektivität 12.5 Hinzufügen weiterer RFID-Medien Zugriff auf die Konfigurationsoberfläche...

  • Page 4: About This Document

    Refers to separate documents which are enclosed or can be requested from Webasto. Warranty and liability Webasto shall not assume liability for defects or damage that are the result of the installation and operating instructions being disre- garded. This liability exclusion particularly applies for: ■...

  • Page 5: Description Of Data Interfaces

    Connection for making a USB connection to a computer for configuring the Webasto Live. Connection for making a USB connection to a computer for configuring the Webasto Live. The USB connection functions as a network interface that allows you to access the web...

  • Page 6: Wlan (Not Shown In Fig. 1)

    WLAN (not shown in Fig. 1) After completing the start process of the charging station, you have the option to connect a WLAN-enabled computer or mobile device to the charging station hot spot to configure the charging station. The charging station can also be integrated into a home network via WLAN or a hot spot for a network of charging stations can be created.

  • Page 7: Accessing The Configuration Interface

    XOpen the browser on your computer and enter the following URL into the address bar: 172.20.0.1 XType the login password of the Webasto Live into the website that now appears. You can find the password on the label in the sup- plied manual.

  • Page 8: General Operation Of The Configuration Interface

    General operation of the configuration interface Fig. 02: Top menu bar The top menu bar with the menu items of the individual categories can be viewed in the web interface at any time. You can easily jump back and forth between the menu items. After changing the parameters in a menu item, they can be saved or discarded with the bottom menu bar.
  • Page 9 Webasto is continuously developing the Webasto Live charging station software. As a result individual parame- ters or the look and feel may differ from the configura- tion shown here. The user interface may contain new functions that are not listed in these instructions. The most current version of these instructions can be found at www.webasto-charging.com.

  • Page 10: Structure Of The Configuration Menu

    Structure of the configuration menu All the menu items below are shown as they appear in the interface. Network Backend Authorization Power System Connection Free Charging Installation General OCPP General Safety & Protection Password General RFID Settings HLC 15118 System Information WLAN RFID Whitelist Dynamic Load Management...

  • Page 11: Initial Start-Up

    Initial start-up Please configure the following parameters before charging with the Webasto Live for the first time as this will ensure that it can be used properly. To make the initial configuration, connect to the Webasto Live via the configuration hot spot or USB. (see chapter „3 Access- ing the configuration interface“...

  • Page 12: Menu Item: Network

    The Webasto Live supports being connected to the Webasto back end or another OCPP back end. A list of the supported back ends can be found in the installation instructions or in the data sheet of the Webasto Live. Choose the interface you will use to make a connec- tion.

  • Page 13: Wifi Configuration Hotspot

    DHCP server enabled This parameter is used to specify if the Webasto Live charging station should function as a DHCP server for the hot spot. This value should be deactivated if you would like to connect multiple charging stations using this hot spot but would like to assign the IP address- es of the other devices manually.

  • Page 14: Menu Item: Back End

    Webasto Connectivity Service. Change the parameters to match your back end operator's presettings so you can connect the Webasto Live to the back end. The supplied SIM card may need to be ex- changed to connect with the back end.

  • Page 15: Menu Item: Authorization

    Mode 2: "With OCPP status notif without auth" No authentication is needed to start the charging process. The charging process starts as soon as the Webasto Live is connected to the vehicle. Only OCPP status messages are sent to the back end (e.g. charging point occupied). No "Start transaction" or "Stop transaction"...

  • Page 16: General Information

    Enable local whitelist – Local administration of RFID media for enabling charging processes on the Webasto Live To limit access and use of the Webasto Live to a group of users, there is the possibility to store RFID transponder for local activation in every Webasto Live.
  • Page 17 To add a new entry to the list (max. 80 entries), enter the RFID tag of the desired RFID media in the text field. Use a colon as a separator between each RFID media. Example: "AA3E4F16:FE46E313" To remove an entry from the list, delete the complete list. Afterwards, enter all media which should remain in the list again. It is not possible to delete individual entries.

  • Page 18: Menu Item: Power

    RCMB Delta – Adjusting the limit value for transmitting the deviations in the current intensity to an OCPP back end In the event of errors occurring repeatedly due to fluctuations in the current intensity, the Webasto Live can automatically send a mes- sage to an OCPP back end or the Webasto Connectivity Service.

  • Page 19: Hlc 15118 (Iso 15118)

    10.4 Dynamic Load Management (DLM) (local dynamic load management) The Webasto Live can be operated in the local load management both as a master and a slave. Note that there may only be one DLM master for each load management cluster.
  • Page 20 External Meter Support – Using an external electricity meter to support the load management The Webasto Live supports the integration of an external default value for the local load management. To do this, connect the external meter to the master charging station for the load management using the external Modbus connection and configure the external meas- uring device with the following parameters.
  • Page 21 DLM Network id – ID of the charging cluster with which the slave charging station should be connected Enter the ID of the charging cluster that the Webasto Live should connect to here. The Webasto Live then establishes a connection to the corresponding master charging station.
  • Page 22 The current meter reading of the internal meter is transferred when the Webasto Live is used with an OCPP back end. This parameter can be used to configure the second interval between two transmitted meter readings during an active charging process. Choose a val- ue between 60 and 3,600 or 0 to deactivate transmission during the charging process.
  • Page 23 UTC time for housekeeping reboot – Time required for automatic restart of the charging station The Webasto Live has an automatic restart function for when the charging station has not restarted within the last 30 days. This param- eter can be used to configure the time for the automatic restart according to UTC Standard Time. The restart is only executed after 30 days if no vehicle has been connected to the charging station.

  • Page 24: System Information

    1. Download the current firmware version onto your PC under https://webasto-charging.com/default/documentation/. 2. Click on the "Select file (.deb)" button in the configuration interface 3. Navigate to the storage location of the downloaded firmware and select it.
  • Page 25 12.5 Adding additional RFID media You can add additional 'Live Access' RFID media in the app and in the Live Portal. Additional RFID media are added in the Live Portal on the start page by clicking on "+". The RFID media can be added in the personal settings of the app. The RFID media number can be...
  • Page 26 13 Annex 13.1 Glossary Term Description Reference in chapter Backend Web interface which is provided on a computer at a provider 8 on page 14 Client mode Charging station appears as a network participant and receives a network address 2.2 on page 5 CP line "control pilot", control line in the charging cable 2.3 on page 5...

  • Page 27: Check List For Configuring A Charging Station Webasto Live

    Configuration Hotspot – Encryption (6.5) Configuration Hotspot – Hotspot password (6.5) The initial installation process is now complete. Your Webasto Live can be used for charging electric vehicles. Additional functions for operating the charging station are described in these configuration instructions.

  • Page 28: Zu Diesem Dokument

    Verweis auf separate Dokumente, die beigelegt sind oder bei Webasto angefragt werden können. Gewährleistung und Haftung Webasto übernimmt keine Haftung für Mängel und Schäden, die darauf zurückzuführen sind, dass Einbau- und Bedienungsanweisun- gen nicht beachtet wurden. Dieser Haftungsausschluss gilt insbesondere für: ■...

  • Page 29: Beschreibung Der Datenschnittstellen

    Verbindung zu einem Backend oder lokalen Power Management System besteht. USB Typ B Anschluss für die USB-Verbindung zu einem Computer zur Konfiguration der Webasto Live. Anschluss für die USB-Verbindung zu einem Computer zur Konfiguration der Webasto Live. Der USB-Anschluss hat die Funktion einer Netzwerkschnittstelle, über welche die Web-...

  • Page 30: Wlan (Nicht In Abb. 1 Dargestellt)

    WLAN (Nicht in Abb. 1 dargestellt) Nach dem vollständigen Startvorgang der Ladestation steht die Möglichkeit zur Verfügung, ein WLAN-fähigen Computer oder mobiles Gerät mit dem Hotspot der Ladestation zu verbinden um die Konfiguration der Ladestation vorzunehmen. Auch kann die Ladestation via WLAN in ein Heimnetzwerk eingebunden werden oder einen Hotspot für ein Netz aus Ladestationen erstellen.

  • Page 31: Zugriff Auf Die Konfigurationsoberfläche

    Verschlüsselung einrichten. XÖffnen Sie den Browser Ihres Computers und tippen Sie folgende URL in die Adressleiste ein: 172.20.0.1 XTippen Sie auf der nun geöffneten Website das Login-Passwort der Webasto Live ein, welches Sie dem Aufkleber im mitgelieferten Handbuch entnehmen können.
  • Page 32 Handbuch. HINWEIS Webasto empfiehlt die anschließende Änderung des Passworts über die Konfigurationsoberfläche.

  • Page 33: Allgemeine Bedienung Der Konfigurationsoberfläche

    Allgemeine Bedienung der Konfigurationsoberfläche Abb. 02: Obere Menüleiste Die obere Menüleiste mit den Menüpunkten der einzelnen Kategorien sind jederzeit im Webinterface sichtbar. Es ist möglich zwischen den Menüpunkten beliebig hin und her zu springen. Nach Änderung der Parameter in einem Menüpunktkönnen diese über die untere Menüleiste gespeichert oder verworfen werden. Eben- so ist es möglich die Ladestation neu zu starten, sollte dies für die Anwendung der Parameter erforderlich sein.
  • Page 34 Webasto entwickelt die Software der Ladestation Webasto Live kontinuierlich weiter. Dadurch können einzelne Parameter oder das Erscheinungsbild von der hier dargestellten Konfiguration abweichen. Gegebe- nenfalls sind neue Funktionen in der Bedienoberfläche enthalten, die in dieser Anleitung nicht aufgeführt sind. Die aktuellste Version dieser Anleitung finden Sie im un- ter www.webasto-charging.com.

  • Page 35: Aufbau Des Konfigurationsmenüs

    Aufbau des Konfigurationsmenüs Nachfolgend sind alle Menüpunkte wie in der Oberfläche dargestellt. Network Backend Authorization Power System Connection Free Charging Installation General OCPP General Safety & Protection Password General RFID Settings HLC 15118 System Information WLAN RFID Whitelist Dynamic Load Management Firmware Update Wifi Configuration Hotspot Meter...

  • Page 36: Erstinbetriebnahme

    Konfigurieren Sie nachfolgende Parameter vor dem ersten Ladevorgang der Webasto Live, damit diese ordnungsgemäß genutzt werden kann Um die Erstkonfiguration durchzuführen verbinden sie sich via Konfigurations-Hotspot oder USB mit der Webasto Live. (siehe Ka- pitel „3 Zugriff auf die Konfigurationsoberfläche“ auf Seite 31) Die Einrichtung der Parameter können Sie der Beschreibung der einzelnen Punkte entnehmen.

  • Page 37: Menüpunkt: Network

    (Repeater) eines vorhandenen Netzwerkes ge- eignet. WLAN SSID – Name des vorhandenen WLAN Netzwerks Tragen Sie hier den Namen des Netzwerkes ein, mit dem Sie die Webasto Live verbinden möchten. Achten Sie auf die korrekte Schreib- weise des Netzwerknamens inklusive der Groß-/Kleinschreibung.

  • Page 38: Wifi Configuration Hotspot

    WLAN Password – Passwort des vorhandenen WLAN Netzwerks Tragen Sie hier das Passwort des Netzwerkes ein, mit dem Sie die Webasto Live verbinden möchten. Achten Sie auf die korrekte Schreib- weise des Netzwerknamens inklusive der Groß-/Kleinschreibung. Mode for network configuration – Einstellen der IP-Adress Parameter für das WLAN-Netzwerk Die WLAN-Schnittstelle der Webasto Live kann nur als Client für ein bestehendes Netzwerk benutzt werden.
  • Page 39 DHCP server enabled Über diesen Parameter legen Sie fest, ob die Ladestation Webasto Live als DHCP-Server für den Hotspot fungieren soll. Dieser Wert soll- te deaktiviert werden, wenn mehrere Ladestationen über diesen Hotspot verbunden werden, aber die IP-Adressen der anderen Geräte manuell vergeben werden.

  • Page 40: Menüpunkt: Backend

    Backend Connection Timeout – Wartezeit der Ladestation für Nachrichten aus dem Backend Der Parameter definiert die Dauer in Sekunden die eine Webasto Live auf Nachrichten aus dem Backend wartet, bevor die Nachricht er- neut angefragt wird. Ebenso definiert der Parameter die Dauer, die eine Webasto Live für die Einwahl in das Mobilfunknetz und den Aufbau der Verbindung zum Backend abwartet.
  • Page 41 Bei Aktivierung des Parameters wird dem Benutzer der Ladesäule durch die LED Statusleiste signalisiert, ob in der Verbindung zum Ba- ckend eine Störung vorliegt. Den entsprechenden LED Code können Sie der Installations- und Bedienungsanleitung übernehmen. Standardwert: Off...

  • Page 42: Menüpunkt: Authorization

    Menüpunkt: Authorization Free Charging Über „Free Charging“ kann die Webasto Live so konfiguriert werden, dass Ladevorgänge auch ohne Authentifizierung durch den Nutzer gestartet werden können. Standardmäßig ist das „Free Charging“ deaktiviert (Parameter: „Off“). Die beiden mitgelieferten RFID-Transponder sind auslieferungssei- tig in der lokalen Zugangsliste eingetragen und können für die Freischaltung der Ladestation verwendet werden.

  • Page 43: Allgemeines

    RFID Tag letter case – Übertragungsart des RFID Tags an das Backend Die Webasto Live unterstützt die Konfiguration der Art und Weise, wie der RFID-Tag (HEX String) in den „Start Transaction“ und „Stop Transaction“ Nachrichten an das Backend übertragen werden kann. Neben Groß- und Kleinschreibung kann auch die Reihenfolge der Bytes festgelegt werden.
  • Page 44 Ladevorgängen mit bereits freigeschalteten RFID-Karten nicht erneut am Backend eine Autorisierung eingeholt werden. List of entries in OCPP whitelist – Durch das Backend freigeschaltete RFID-Medien für das Laden an der Webasto Live Um einen neuen Eintrag der Liste hinzuzufügen (max. 80 Einträge), tragen Sie den RFID-Tag des gewünschten RFID-Mediums in das Textfeld ein.

  • Page 45: Menüpunkt: Power

    Temperature Report Delta – Einstellen des Grenzwertes zur Übertragung der Temperaturänderung an ein OCPP Backend Bei wiederholt auftretenden Fehlern auf Grund von zu hohen Temperaturen kann die Webasto Live automatisch eine Meldung an das verwendete OCPP-Backend versenden. Dies kann zur Behebung des Fehlers durch den Support erforderlich sein. Geben Sie die ge- wünschte Temperaturänderung in Grad Celsius ein, für die das automatische Versenden des Berichts erfolgen soll.

  • Page 46: Hlc 15118 (Iso 15118)

    DLM Network Id – ID des Ladeclusters, welches die Webasto Live verwalten soll Tragen Sie hier die ID des Ladeclusters ein, welche die Webasto Live als Master verwalten soll. Sie können eine beliebige Zahl zwischen 1 und 255 eintragen. Beachten Sie, dass jede Master Ladestation nur einem einzigen DLM Netzwerk zugeordnet sein darf.
  • Page 47 External Meter Support – Externen Energiezähler zur Unterstützung des Lastmanagements verwenden Die Webasto Live unterstützt die Integration eines externen Vorgabewerts für das lokale Lastmanagement. Verbinden Sie hierzu den ex- ternen Zähler mit der Master Ladestation für das Lastmanagement über den externen Modbus Anschluss und konfigurieren Sie das ex- terne Messgerät mit nachfolgenden Parametern.
  • Page 48 DLM Network id – ID des Ladeclusters, mit dem die Slave Ladestation verbunden werden soll Tragen Sie hier die ID des Ladeclusters ein, mit dem sich die Webasto Live verbinden soll. Die Webasto Live baut anschließend automa- tisch eine Verbindung zur entsprechenden Master Ladestation auf. Im Dashboard der Master Ladestation können alle aktuell verbunde- nen Slave Ladestationen sowie deren zugeordnete Strombezüge überwacht werden.

  • Page 49: Meter (Energiezähler)

    Meter Value Sample Intervall (OCPP) – Einstellen des Intervalls zur Übertragung des Zählerstands an ein OCPP Backend während eines Ladevorgangs Bei Verwendung der Webasto Live mit einem OCPP Backend wird der aktuelle Zählerstand des internen Zählers übertragen. Über den Parameter kann der Sekundenintervall zwischen zwei übertragenen Zählerständen während eines laufenden Ladevorgangs konfiguriert werden.

  • Page 50: Menüpunkt: System

    UTC time for houskeeping reboot – Uhrzeit für den automatischen Neustart der Ladestation Die Webasto Live verfügt über eine automatische Neustart Funktion, sollte es in den letzten 30 Tagen zu keinem Neustart der Ladestati- on gekommen sein. Über diesen Parameter kann die Uhrzeit nach UTC Standardzeit für den automatischen Neustart konfiguriert wer- den.

  • Page 51: System Information

    Ladestation sich im Zustand Standby befindet. 1. Laden Sie die aktuelles Firmwareversion unter https://webasto-charging.com/default/documentation/ auf Ihren PC herunter. 2. Klicken Sie in Konfigurationsoberfläche auf die Schaltfläche „Select file (.deb)“ 3. Navigieren Sie zum Speicherort der heruntergeladenen Firmware und wählen Sie diese aus.

  • Page 52: Konnektivität (Falls Teil Des Produktes)

    über mögliche Funktionen. 12.1 Beziehen und einrichten der Webasto Charging App Die Webasto Charging App können Sie im iTunes- oder Google Play Store finden. Geben Sie als Suchbegriff ‚LiveApp‘ ein, um diese her- unter zu laden. 12.2 Zugang zum Webasto EV-Driver Portal Für das Home-Paket erhalten Sie via einer E-Mail nach Erwerb der Webasto Live mit Konnektivitäts-Diensten einen Zugangslink zum...

  • Page 53: Anhang

    13 Anhang 13.1 Glossar Begriff Beschreibung Bezug im Kapitel Backend Webinterface, welches auf einem Rechner bei einem Provider bereitgestellt wird 8 auf Seite 40 Client-Modus Ladestation tritt als Netzwerkteilnehmer auf und bezieht Netzwerkadresse 2.2 auf Seite 29 CP-Leitung "control pilot", Steuerleitung im Ladekabel 2.3 auf Seite 29 Encryption Algorithmus zur Verschlüsselung von Daten...

  • Page 54: Checkliste Konfiguration Ladestation Webasto Live

    Configuration Hotspot – Hotspot enabled (6.5) Configuration Hotspot – Encryption (6.5) Configuration Hotspot – Hotspot password (6.5) Die Erstinstallation ist nun abgeschlossen. Ihre Webasto Live kann für das Laden von Elektrofahrzeugen genutzt werden. Weitere Funkti- onen zum Betrieb der Ladestation sind in dieser Konfigurationsanleitung beschrieben.
  • Page 55 These are the original instructions. The German language is binding. You can request your language if it is missing. The telephone number of each country can be found in the Webasto service centre leaflet or the website of the respective Webasto representative of your country.
