Emme borusunu mümkün mertebe kısa tutunuz. İçinde hava kalmamasına ve sızdırmaz
olmasına dikkat ediniz. Pompa boru donanımını taşıyıcı ve destek olarak
kullanmayınız.Pompanızın montajını yaparken giriş ve çıkışları daraltmayınız.
Kullanacağınız boru sisteminin içinde toz çapak, kum, metal parçalarının kalmamasına
dikkat ediniz. Bu tür boru donanımı içindeki malzemeler pompaya zarar verebilir. Pompa
emiş tarafındaki pislik, çakıl gibi büyük katı parçacıkları tutmak için seçilen filitre, süzgeç
bir kaç günlük çalışma sonunda temizlenmelidir. Bu işlemler yapılmadığı takdirde ,
makanik salmastra ve diğer pompa içi donanımları zarar görebilir. Özellikle dip klapesi,
pislik, tutucu , filtre , çekvalf gibi elemanların serbest geçiş için uygun olanları
seçilmelidir.Pompa boru donanımı tesisat yapılırken boru sistemi pompaya yakın
noktaları desteklenmelidir. Boru sisteminde gerilme veya kasılma varsa, pompanın
çalışmasının etkilenmemesine dikkat edilmelidir. Pompanın kurulduğu seviye su
seviyesinin altında ise depo çıkışına mutlaka vana takılmalıdır.Emis hattında PPRC
veya galvaniz boru tesisatı kullanılmalıdır. Eğer mümkün değil ise emişte vakum
oluşacağından kesinlikle gırtlak hortum kullanılmalıdır.
Keep suction pipe as short as possible. Be careful that there is not any air in it and it is
leak proof. Do not use the pump pipe equipment as a bearer or a support. While making
your pump's assembly, affif union in a vay in witch it is equal to inlets and outlets. Be
careful that there is not any dust, burr, sand and metal pieces left inside the pipe system
you will use. Such metarials in the pipe equipment can damage the pump. Filter and
strainer in the pump suction side which catch the big particles such as dirt and gravels
should be cleaned at the end of a couple days of warking period otherwise the
mechanical valves, dirt holders, filters, check valves, the ones which are apporiate to
free flow should be selected. If there is a tension or contraction in the pipe system , it
should be cared that it does not affect working of the pump. PPRC or iron plumbing pipe
is advised to used in suction line, if not possible because of vacuum will occur in the
suction larynx hose must be used strictly.
MONTAJ / ASSEMBLY
6

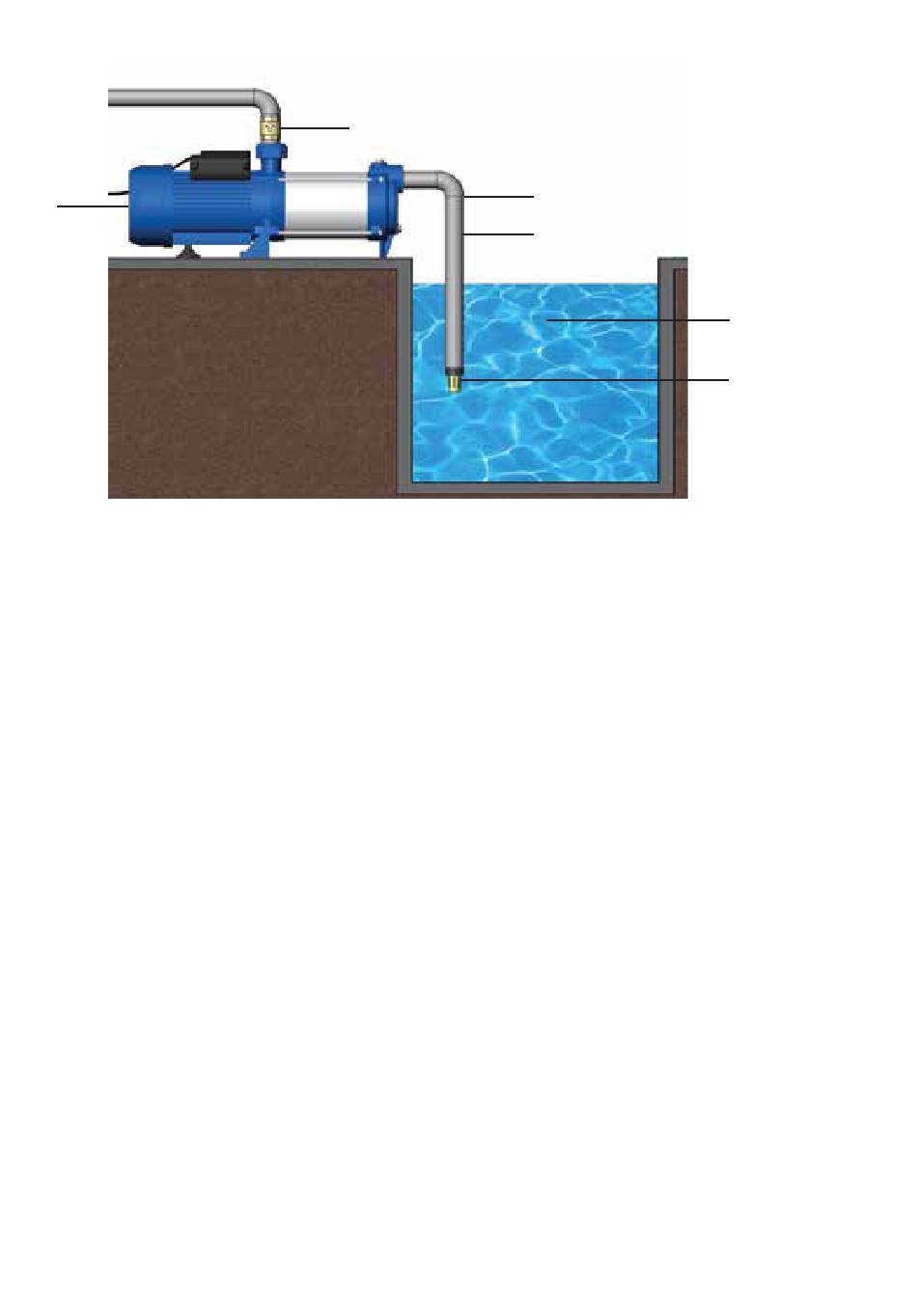

Şekil 1
TESİSAT MONTAJI

INSTALLATION MONTAGE

8
1-Klape / Clamp
2-Tesisat Borusu / Suction Pipe
3-Su / Water
4-Dirsek/ Elbow
5-Pompa / Pump
4
6-Çekvalf / Check Valve
2
3
1
