ÜRÜN PARÇA LİSTESİ / LIST OF COMPONENTS
TİP / TYPE:

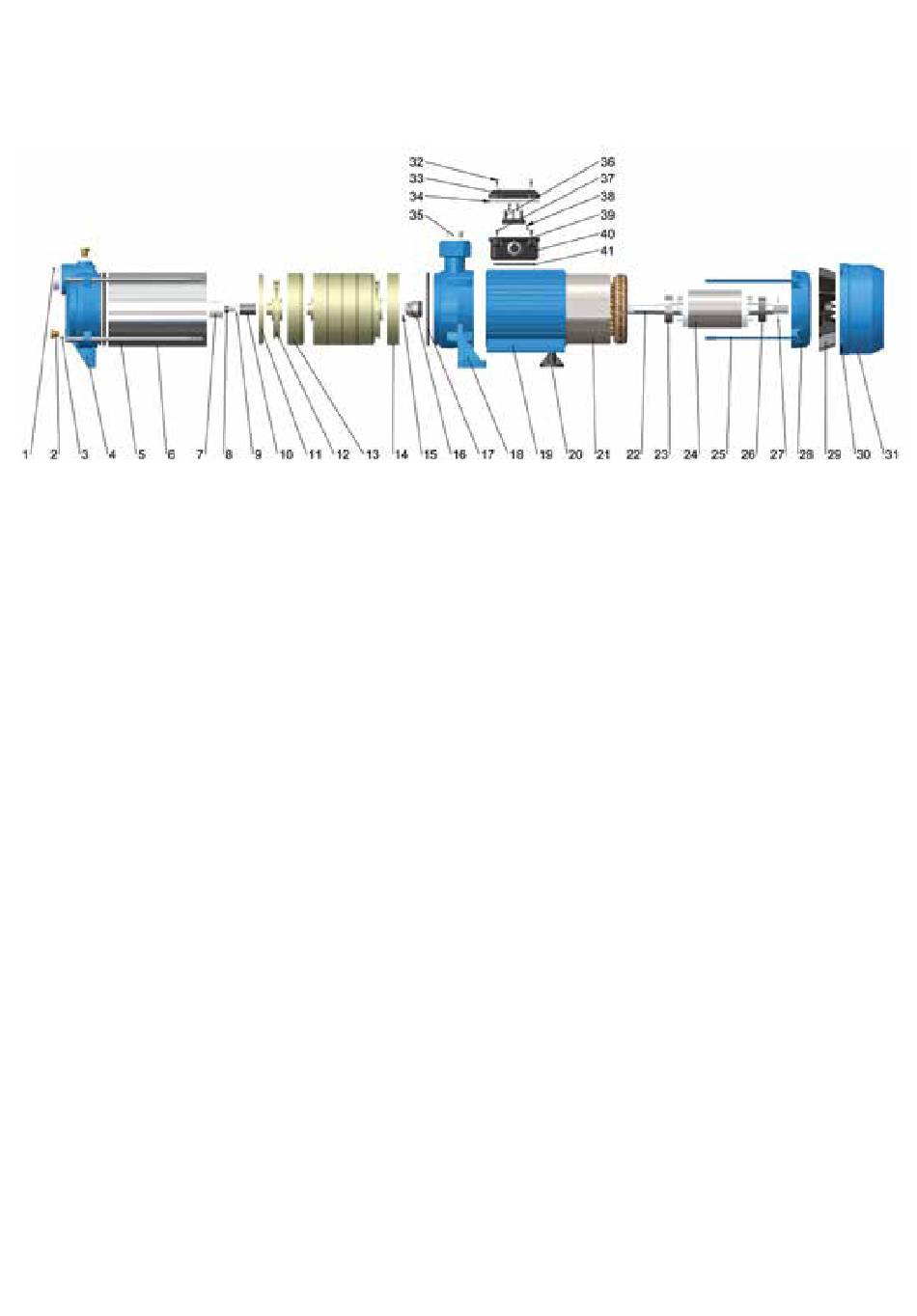

DEMONTAJ RESMİ / DISASSEMBLY PHOTO
01 0205 1 ¼" Plastik Tapa / Plastic Cap
02 0365 Kör Tapa / Blind Cap
03 0366 Kör Tapa Contası / Blind Cap Bolt
04 0904 Alıcı Gövde / Receiver Body
05 0891 Pompa Saplaması / Motor Stud
06 0890 Pompa Gövdesi / Pump Body
07 0848 Yataklama Burcu / Bearing Bush
08 0845 Çark Tespit Civatası / Impeller Retaining Nut
09 0366 Çark Tespit Pulu / Impeller Retaining Flake
10 0843 Çark Baskı Burcu /
İmpeller Compression Bush
11 0875 Kademe Kapağı / Stage Cover
12 0888 Çark / Impeller
13 0876 Kapaklı Kademe / Stage with Cover
14 0874 Kademe / Stage
15 0841 Mil Segmanı / Shaft Piston Ring
16 0840 Mekanik Salmastra / Mechanical Seal
17 0280 Alıcı Verici Gövde O-ringi /
Receiver Transmitter Body
18 0903 Verici Gövde / Transmitter Body
19 0502 Motor Gövdesi / Motor Body
20 0518 Motor Destek Ayağı Kısa /
Motor Support Plate Short
21 0500 Stator / Stator
22 0889 Mil / Shaft
23 0537 Alt Rulman / Bottom Bearing
SYT8 – SYT12 / SYM8 – SYM12
24 0499 Rotor / Rotor
25 0505 Motor Saplaması / Motor Stud
26 0496 Üst Rulman / Upper Bearing
27 0504 Rulman Baskı Yayı /
28 0503 Motor Arka Rulman Kapağı /
29 0506 Soğutucu Fan / Cooling Fan
30 0385 Fan Muhafaza Vidası /
31 0507 Fan Muhafaza / Fan Housing
32 0680 Klemens Kapak Vidası /
33 0563 Klemens Kutu Kapağı / Terminal Box Cover
34 0420 Klemens Kapak Contası / Terminal Cover Bolt
35 0380 1" Plastik Tapa / 1" Plastik Cap
36 0391 Trifaze Klemens / Three Phase Terminal
37 0376 Klemens Kutu Vidası / Terminal Box Screw
38 0385 Topraklama Vidası / Grounded Screw
39 0393 Klemens Kablo Çıkış Rekoru /
40 0562 Klemens Kutusu / Terminal Box
41 0370 Klemens Kutu Contası /
18
Bearing Compression Spring
Motor Rear Bearing Cover
Fan Housing Screw
Terminal Cover Screw
Terminal Cable Output Sleeve
Terminal Box Sleeve
