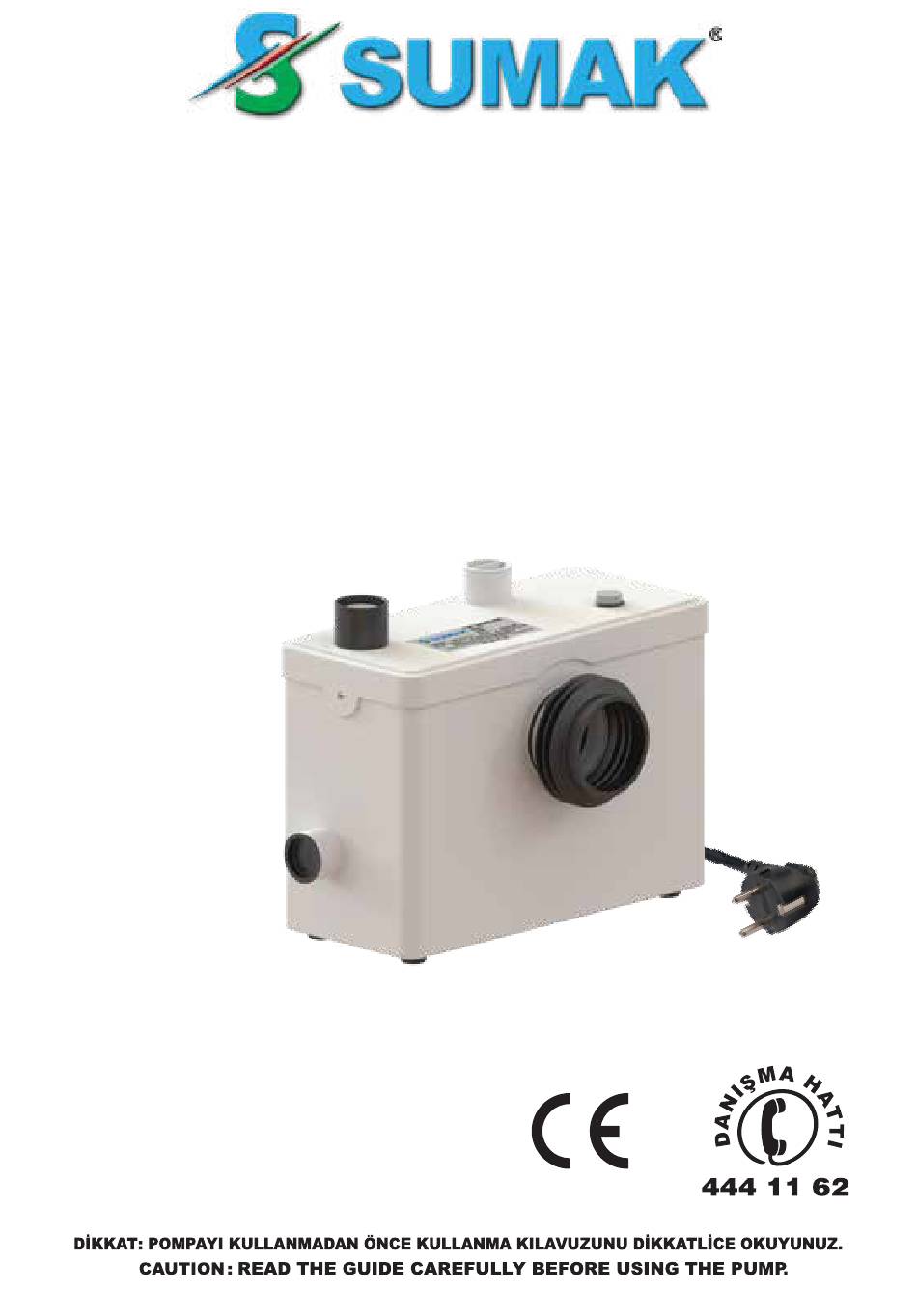

- Page 1 WC ÖĞÜTÜCÜLÜ BIÇAKLI TAHLİYE POMPASI DISCHARGE PUMP WITH WC CRUSHER BLADE TANITMA VE KULLANMA KILAVUZU INTRODUCTION AND USER’S GUIDE TİP / TYPE SMAC 600 Rev. Tarihi : Yayın Tarihi : 20.04.2018...
- Page 2 Pompayı alırken vermiş olduğumuz bilgiler dışında çalıştırmayınız. Pompanızı çalıştırırken etiket değerlerini dikkate alınız. Yerinde servis hizmetimiz yetkili servislerimizce sadece SUMAK Sertifikalı fabrika çıkışlı paket hidroforlar, yangın hidroforlarında, karıştırıcılı çamur suyu dalgıç pompalarımızda ve 10 Hp üzeri dalgıç pompalarda verilmektedir. Diğer ürünlerimiz ile ilgili satış...
- Page 3 TAŞIMA Pompalar fabrikamızdan çalışmaya hazır halde sevk edilirler. Taşıma esnasında pompalar nakliye aracına yüklerken ve indirirken düzgün ve hasar görmeyeceği şeklinde yerleştiriniz. Pompayı ambalajsız veya ambalajlı olarak taşırken yere düşürmeyiniz, üzerine ağırlık koymayınız. Taşıma çalışmaları sırasında eldiven, sert uçlu ayakkabı ve kask giyiniz. Gereken güvenlik önlemlerini alınız.
-
Page 4: Installation
KURULUM Pompanızı Sayfa 3 Şekil 1’deki görsele göre monte ediniz. ELEKTRİK: Geçerli standartlara uygun olarak topraklı bir fiş ile 250V ~ 16 amper soketine bağlanır. HİDROLİK: Tuvalet atık pompası sadece bir depoya yada yıkama musluğu bulunan, yatay çıkışlı tuvaletde kullanılabilir. Yatay çıkışın merkezi, Avrupa standartlarına uygun olarak zeminin 18 cm üzerinde olmalıdır. -
Page 5: Basic Safety Rules
TEMEL EMNİYET KURALLARI 1- Çalıştığınız ortamda; uyarıcı bir tabela, bir talimat ya da özel işyeri gereği kuralları mevcutsa bu kurallara mutlaka uyunuz. 2- İş yeriniz yönetimi tarafından şart koşulmamış, olsa bile iş ve işçi güvenliği temel kurallarına mutlaka uyunuz. 3- Korunmanız için gerekli; baret, eldiven, zırhlı bot, koruyucu iş elbisesi, koruyucu gözlük, maske gibi şahsi koruyucu teçhizatınızı... - Page 6 6- Motorun çalışmasından kaynaklanan gürültü seviyesi, motorun güvenliği kullanımını azaltmaz ve herhangi bir tehlikeli duruma yol açmaz. 7- Motorun çalışmasıyla oluşacak havadaki titreşim emisyonu, cihazın güvenliğini azaltmaz ve başka herhangi bir tehlikeli duruma yol açmaz. 8- Motorun çalışma frekansı 50 Hz. olup düşük, yüksek frekans, radyo frekansı ve mikro dalga yaymaktadır.
-
Page 7: Güvenli̇k Tali̇matlari
maintenance, adjustment and installation; Replace the parts to be replaced with the original parts on the device. Using different parts and equipment reduces the safety of the machine. 6- The noise level caused by the motor running does not reduce the use of the engine safety and does not cause any dangerous situation. -
Page 8: Çalişma Prensi̇bi̇
ÇALIŞMA PRENSİBİ •Tuvalet Atık Pompası, boşaltılacak atığı bir depodan alan ve bir basınç anahtarı tarafından otomatik olarak kontrol edilen bir elektrikli pompadan oluşur. Boşaltma hareketi, geleneksel bir tuvalet gibi yıkama sistemi gibi sifon çalıştırıldığında devreye girer. Sayfa 8 Şekil 2’deki görsele göre tahliye edilecek ürünler tank A'da toplanır. Hava odası... -
Page 9: Running The Pump
POMPAYA YOL VERME Pompanızın susuz çalışmasına olanak vermeyiniz. Pompayı çalıştırmadan önce elektrik bağlantılarının doğru olduğundan emin olunuz. Elektrik verdikten sonra voltaj ve akım değerlerini kontrol ediniz. RUNNING THE PUMP Do not give any opprtunities for your pump to run without water. Before starting the pump, make sure that the electricity connections are correct. - Page 10 USAGE CONTROLS DURING OPERATION 1- The pump must not be operated without water. 2- The outlet valves must be fully open and the pump outlet valves must never operate for long periods of time when fully closed. 3- The discharge line must be equal to the pump outlet. 4- Pump flow decreases due to too long piping system or because the piping is small in pump outlet diameter.
-
Page 11: Check Valve
EFFICIENT USAGE Reminders about getting high efficiency from your pump with low energy consumption; 1- When pump selection is made, a pump must be selected that suits the plant's optimum working capacity. 2- The required capacity should be calculated in plant and max. a model that does not exceed the number of runs must be selected. -
Page 12: Specifications
But larger items unfortunately can block the pump. This is the main cause of breakdown record by our customer support department. ÖZELLİKLER SPECIFICATIONS Ürün Tipi Product Type : SMAC 600 : SMAC 600 Güç Power : 600 W : 600 W... - Page 13 BASINÇ ŞALTERİ DENETİMİ Kauçuk depoda bulunan basınç musluğu tapasını takın, basınç oluşturmak için aşağı doğru basın ve motorun açıldığına dair bir tıklama sesini duyun. Eğer tıklama sesi yoksa, basınç şalteri hortumunun ağızında ki hava boşluğunda sızıntı olmadığına emin olun. Eğer cihaz çalışır durumdaysa,...
- Page 14 TUVALET VE DİĞER TERTİBATLARDAN ATIK TAHLİYESİ Diğer tertibatların, tahliye borularını kauçuk konektörlere bağlayın ve boru halkası ile sıkıştırın. Sayfa 14, Şekil 4. Banyo veya duş atık suyu için, Şifon eğimini kontrol ediniz. Atık suyun tuvalet pompasına ulaşabilmesi için şifon eğimi her 1 metre için en az 1cm olmalıdır. Atık geri dönüşümünü...
- Page 15 DEMONTAJ RESMİ / BREAKDOWN OF THE APPLINCE 01- Gövde / Body 11- Kablo ve Fiş / Cable and Plug 02- Motor / Motor 12- Kablo Rakoru / Cable Gland 03- Kilit Somunu / Locknut 13- Gövde Kapağı / Cover Of The Case 04- Flanj / Flange 14- Çek Valf / Check Valve 05- Conta / Gasket...
-
Page 16: Maintenance, Repair And Cleaning
DİKKAT / CAUTION HER TÜRLÜ BAKIM İŞLEMİNDEN ÖNCE POMPA ELEKTRİK BAĞLANTISINI KESİNİZ. PULL THE PLUG FROM THE SOCKET BEFORE ALL KIND OF MAINTENANCE. BAKIM, ONARIM ve TEMİZLİK 1- Her türlü bakım işleminden önce pompa elektrik bağlantısını kesiniz. 2- Pompanın bakım ve onarımı sadece yetkili servisler tarafından yapılmalıdır. 3- Her 12 ayda bir yetkili servis tarafından kontrol edilip, periyodik bakım yapılmalıdır. - Page 17 Cihaz çalışır ancak Sebepler Çözümler Tahliye boruları çok uzun Boruları yeniden kalibre veya yüksek ise edin. Tahliye borusunun çapı Boruları yeniden kalibre çok küçük ise edin. Atık tahliyesi için Pompayı manuel tampon güç yeterli değil veya anahtarı ile çalıştırın. çok düşük seviyede ise Eğer sorun devam Kısmı...
- Page 18 The appliance works Causes Intervention Discharge pipes too long Recalibrate the pipes or too high Discharge pipe diameter Recalibrate the pipes too small Is not powerful enough or Actuate the pump with too slow to discharge the the manual override waste switch.
- Page 20 DÜZCE 0539 441 95 48 Yerinde servis hizmetimiz yetkili servislerimizce sadece SUMAK Sertifikalı fabrika çıkışlı paket hidroforlar, yangın hidroforlarında, karıştırıcılı çamur suyu dalgıç pompalarımızda ve 10 Hp üzeri dalgıç pompalarda verilmektedir. Diğer ürünlerimiz ile ilgili satış sonrası servis hizmetimiz, Türkiye geneline yayılmış olan yetkili servis merkezlerimizde veya...
- Page 21 DERYA SİTESİ C BLOK 6/C 0535 279 83 02 Yerinde servis hizmetimiz yetkili servislerimizce sadece SUMAK Sertifikalı fabrika çıkışlı paket hidroforlar, yangın hidroforlarında, karıştırıcılı çamur suyu dalgıç pompalarımızda ve 10 Hp üzeri dalgıç pompalarda verilmektedir. Diğer ürünlerimiz ile ilgili satış sonrası servis hizmetimiz, Türkiye geneline yayılmış olan yetkili servis merkezlerimizde veya...
- Page 22 SAKARYA KARASU Yerinde servis hizmetimiz yetkili servislerimizce sadece SUMAK Sertifikalı fabrika çıkışlı paket hidroforlar, yangın hidroforlarında, karıştırıcılı çamur suyu dalgıç pompalarımızda ve 10 Hp üzeri dalgıç pompalarda verilmektedir. Diğer ürünlerimiz ile ilgili satış sonrası servis hizmetimiz, Türkiye geneline yayılmış olan yetkili servis merkezlerimizde veya...
- Page 23 HİZM. SAN. TİC. LTD. ŞTİ. 0535 884 44 77 Yerinde servis hizmetimiz yetkili servislerimizce sadece SUMAK Sertifikalı fabrika çıkışlı paket hidroforlar, yangın hidroforlarında, karıştırıcılı çamur suyu dalgıç pompalarımızda ve 10 Hp üzeri dalgıç pompalarda verilmektedir. Diğer ürünlerimiz ile ilgili satış sonrası servis hizmetimiz, Türkiye geneline yayılmış olan yetkili servis merkezlerimizde veya...
- Page 24 (susuz) çalıştırılması Trifaze model pompaların kumanda panosuz çalıştırılması, motor motor When the pump runs without control panel on three phase models, responsible FABRİKA: Şerifali Mahallesi Kutup Sk. No:18/1...
