Summary of Contents for Festo SKDA-0.8-AB

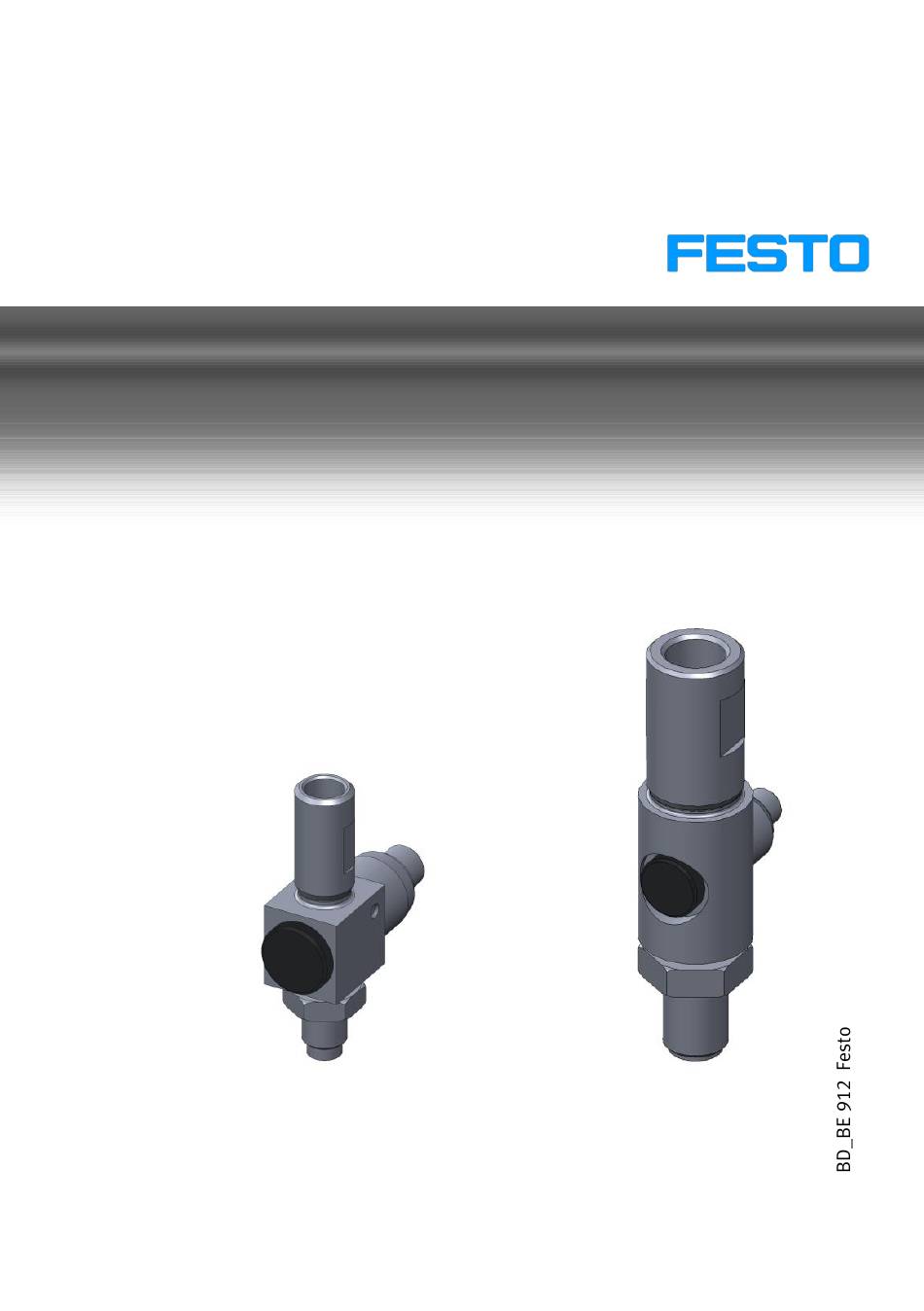

- Page 1 Sensor für Servopressen Bausatz 8065775 1610a Sensor for Servo Press Kit [8065776] SKDA-12-AB SKDA-0.8-AB SKDA-17-AB SKDA-1.5-AB SKDA-4-AB SKDA-7-AB Bedienungsanleitung Operating instructions...
- Page 2 Bedienungsleitung/Operating instructions SKDA-...-AB © Festo. Alle Rechte vorbehalten. Weitergabe sowie Vervielfältigung, Verbreitung und/oder Bearbeitung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patenterteilung, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
-
Page 3: Table Of Contents
MGEBUNGSTEMPERATUR ............8 EUCHTIGKEITS ORROSIONSSCHUTZ .................... 8 BLAGERUNGEN MECHANISCHE EINBAUBEDINGUNGEN VON SENSOREN ....9 ..............9 ORKEHRUNGEN BEI DER ONTAGE ..............10 LLGEMEINE INBAURICHTLINIEN ELEKTRISCHER ANSCHLUSS................ 11 ............12 NSCHLUSSBELEGUNG NALOGAUSGANG TECHNISCHE DATEN ..................13 Änderungen vorbehalten – 2016/10 www.Festo.com... - Page 4 ....................19 EPOSITS MECHANICAL INSTALLATION CONDITIONS OF SENSORS ......20 ............20 RECAUTIONS TO TAKE DURING ASSEMBLY ..............21 ENERAL INSTALLATION GUIDELINES ELECTRICAL CONNECTION ................22 ............23 ONNECTION ASSIGNMENT ANALOG SIGNAL TECHNICAL DATA ..................24 www.Festo.com Änderungen vorbehalten – 2016/10...
-
Page 5: Sicherheitshinweis
Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise Die Sensoren von Festo entsprechen dem Stand der Technik und sind betriebssicher. Von den Sensoren können Restgefahren ausgehen, wenn sie unsachgemäß eingesetzt oder bedient werden. Jede Person, die mit Aufstellung, Inbetriebnahme, Wartung oder... -
Page 6: Verbot Von Eigenmächtigen Umbauten Und Veränderungen
Folgende Symbole kommen in dieser Bedienungsanleitung zur Anwendung: Gefahr Hinweis Verbot von eigenmächtigen Umbauten und Veränderungen Der Sensor darf ohne die ausdrückliche Zustimmung von Festo weder konstruktiv noch sicherheitstechnisch verändert oder geöffnet werden. Jede Veränderung schließt eine Haftung unsererseits für daraus resultierende Schäden aus. Qualifiziertes Personal Diese Sensoren sind nur von qualifiziertem Personal ausschließlich... -
Page 7: Unfallverhütung
Dieser Dünnfilmsensor wird mit Hilfe eines Laserschweißverfahrens in eine entsprechend geformte Messfeder eingeschweißt. Die Kraft wird über zwei Gewindeenden in den Sensor eingeleitet. Der Dünnfilmsensor und die optionale Elektronik werden gegen Feuchtigkeit und Staub abgedichtet. Änderungen vorbehalten – 2016/10 www.Festo.com... -
Page 8: Messvorgang Und Ausgangssignal
Das Verstärkergehäuse mit Steckeranschluss besteht aus Aluminium. Die Ausführung der Zubehörkabel entspricht ebenfalls der Schutzart IP67. Ablagerungen Staub, Schmutz und sonstige Gegenstände dürfen sich nicht so Ablagern, dass sie einen Kraftnebenschluss zur Messfeder bilden, da dadurch das Messsignal verfälscht wird. www.Festo.com Änderungen vorbehalten – 2016/10... -
Page 9: Mechanische Einbaubedingungen Von Sensoren
Die Belegung des Anschlusses findet man ebenfalls im Abschnitt „Elektrischer Anschluss”. Es ist stets auf die richtige Polung zu achten. Auf dem Typenschild (Abb. 1) finden sich folgende Angaben wieder: Abb. 1 Typenschild CE-Kennzeichen Bezeichnung Teilenummer Produktionsdatum Seriennummer Firmenlogo Änderungen vorbehalten – 2016/10 www.Festo.com... -
Page 10: Allgemeine Einbaurichtlinien
Zug und/oder Druckkräfte werden bei der Baureihe SKDA-...-AB über zwei axiale Gewinde eingeleitet. Die mitgelieferten Kontermuttern dürfen in keinem Fall am Verformungskörper anliegen. Abb. 2 Abbildung Sensor SKDA-1.5-AB Abb. 3 Einbausituation Sensor SKDA-1.5-AB www.Festo.com Änderungen vorbehalten – 2016/10... -
Page 11: Elektrischer Anschluss
Schließen Sie alle Geräte an den gleichen Schutzleiter an. Können elektrische Felder nicht vermieden werden, so sind abgeschirmte, kapazitätsarme Messkabel zu verwenden. Die Anschlussbelegung des Kabels sind dem Datenblatt zu entnehmen. Standardmäßig finden folgende Belegung Anwendung. Änderungen vorbehalten – 2016/10 www.Festo.com... -
Page 12: Anschlussbelegung Analogausgang
Kabelschirm ist mit der Rändelmutter und damit mit der Sensormasse verbunden. Grundsätzlich können die Messkabel problemlos verlängert oder gekürzt werden. Beim Verlängern dürfen nur abgeschirmte und kapazitätsarme Kabel verwendet werden. Dabei ist auf eine hochwertige Verbindung auch der Abschirmung zu achten. www.Festo.com Änderungen vorbehalten – 2016/10... -
Page 13: Technische Daten
Einstellzeit (innerhalb 10 % bis 90 % F Störemission nach DIN EN 55011 Störfestigkeit nach EN 61326 elektrische Schutzarten Verpolungs-, Überspannungs- und Kurzschlussschutz Messelement aus rostfreiem Stahl * d.h. bei höherer Belastung nächste Laststufe einsetzen Änderungen vorbehalten – 2016/10 www.Festo.com... - Page 14 Kugel Nenn- (Nm) kraft messweg in kN M10x 21,5 < 0,5 1,25 M12x 21,5 < 0,5 1,25 7,5 & M16x 21,5 12,5 < 0,5 23 20 & M20x 16,5 < 0,5 Alle Angaben in mm www.Festo.com Änderungen vorbehalten – 2016/10...
-
Page 15: Safety Note
General dangers if the safety instructions are not followed Sensors made by Festo are manufactured in accordance with the latest state of technology and are safe during operation. However, the sensors can be the source of residual danger if they are used or operated improperly. -
Page 16: Ban On Unauthorised Changes And Modifications
Ban on unauthorised changes and modifications The sensor must not be modified from a structural or technical safety point of view or opened without the express permission of Festo. Any modifications cancel our liability for any resulting damage. Qualified staff... -
Page 17: Accident Prevention
Shocks (e.g. colliding with a hard surface) can also cause unexpected overloading during measuring operation, causing permanent damage. The limits for the permitted mechanical, thermal and electrical loads are listed in the “technical data”. These must be complied with. Änderungen vorbehalten – 2016/10 www.Festo.com... -
Page 18: Design And Method Of Operation
This signal is supplied as a standardised 4-20mA output signal with the aid of integrated amplifiers. www.Festo.com Änderungen vorbehalten – 2016/10... -
Page 19: Deployment Location Conditions
IP Deposits Dust, dirt and other object must not be allowed to form deposits in such a way that they create a force short-circuit to the measuring spring, which would falsify the measuring signal. Änderungen vorbehalten – 2016/10 www.Festo.com... -
Page 20: Mechanical Installation Conditions Of Sensors
“Electrical connection”. The polarity must be correct at all times. On the name plate, you can find follow informations: Abb. 2 Name plate CE-Mark title part number production date serial number company logo www.Festo.com Änderungen vorbehalten – 2016/10... -
Page 21: General Installation Guidelines
Tension and/or compression force is introduced via two axial thread in the above-mentioned model series. The supplied lock nuts must not come into contact with the deformation body. Abb. 2 Illustration Sensor SKDA-1.5-AB Abb. 3 Mounting situation of Sensor SKDA-1.5-AB Änderungen vorbehalten – 2016/10 www.Festo.com... -
Page 22: Electrical Connection
In case of electric disturbances use a shielded, low-capacity measuring cables. The plug or cable connection assignments can be found on the name plate. Unless otherwise agreed, the following assignments are used as standard. www.Festo.com Änderungen vorbehalten – 2016/10... -
Page 23: Connection Assignment Analog Signal
The earth cables can be extended or shortened without problems. Only shielded and low-capacity cables must be used for extending. The shield must also be properly connected. Änderungen vorbehalten – 2016/10 www.Festo.com... -
Page 24: Technical Data
EN 55011 Interference immunity acc. to EN 61326 Electrical protection class Reverse polarity, overvoltage and short circuit protection Measuring element made from stainless steel * i.e. use next load level for higher load www.Festo.com Änderungen vorbehalten – 2016/10... - Page 25 Bowl Nominal (Nm) Force deflection in kN M10x 21,5 < 0,5 1,25 M12x 21,5 < 0,5 1,25 7,5 & M16x 21,5 12,5 < 0,5 23 20 & M20x 16,5 < 0,5 All dimensions in mm Änderungen vorbehalten – 2016/10 www.Festo.com...
- Page 28 Bedienungsleitung/Operating instructions SKDA-...-AB Festo AG & Co. KG Ruiter Straße 82 D-73734 Esslingen - Berkheim Telefon: +49 (0) 711 347-0 Telefax: +49 (0) 711 347-21 44 E-Mail: service_international@Festo.com Internet: www.Festo.com www.Festo.com Änderungen vorbehalten – 2016/10...
