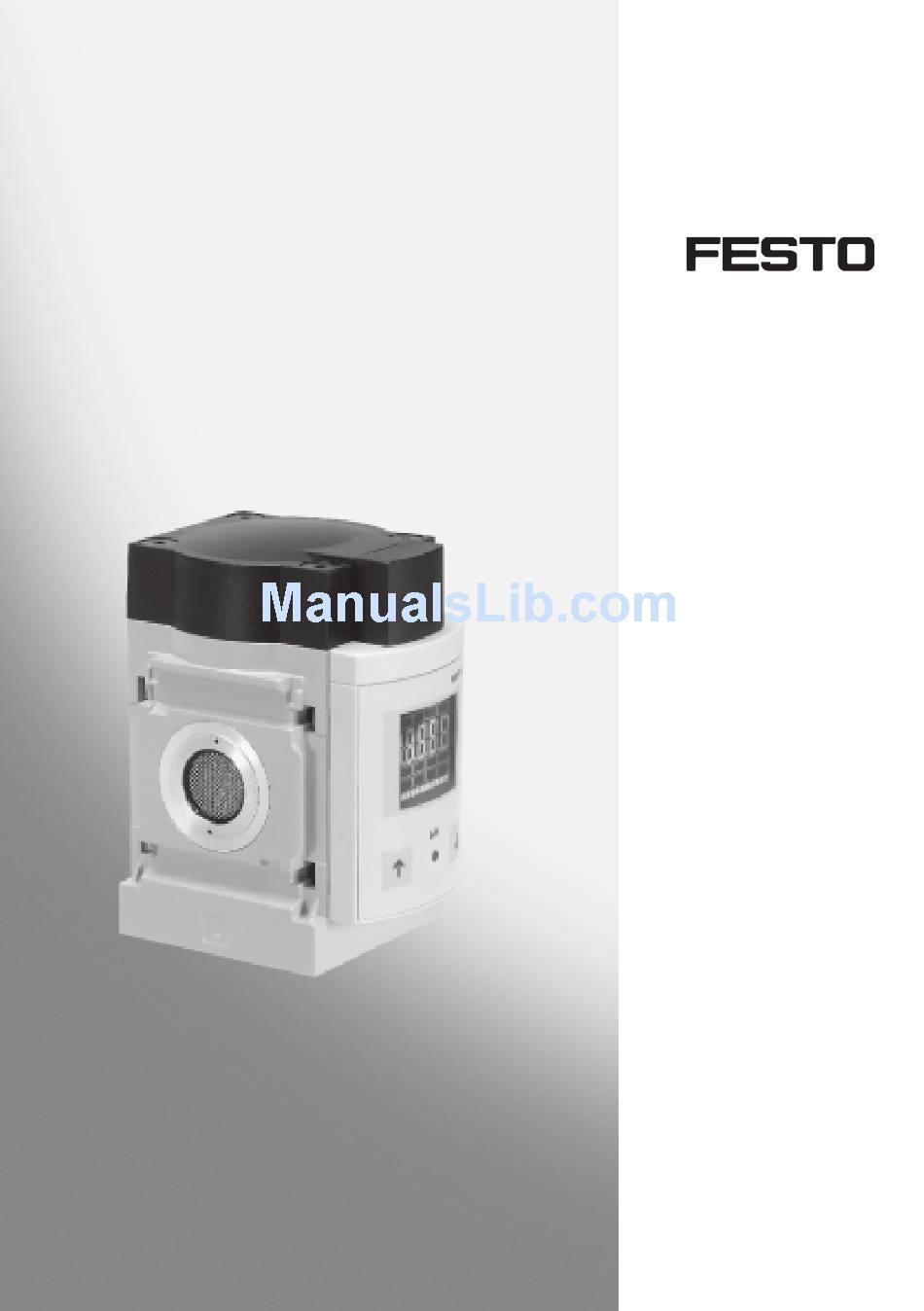

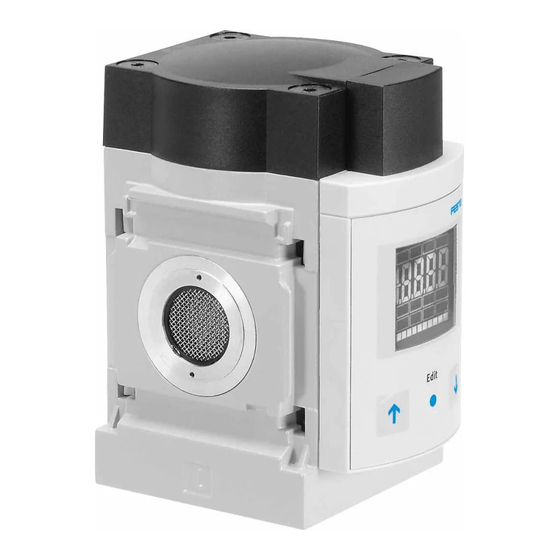

- Page 1 Durchflusssensor Flow sensor SFAM Bedienungs- anleitung Operating instructions 756204 1103a...
- Page 2 ..........English – Flow sensor SFAM .
-
Page 3: Table Of Contents
............Festo – SFAM – 1103a Deutsch... - Page 4 ............Festo – SFAM – 1103a Deutsch...
-
Page 5: Produktbeschreibung
SFAM Produktbeschreibung Übersicht SFAM-62- … -T SFAM-62- … -M SFAM-90- … -T SFAM-90- … -M Display Stecker für elektrischen Anschluss B-Taste Druckluftanschluss Edit-Knopf Siebpatrone A-Taste Einlaufstrecke Fig. 1: Bedienteile und Anschlüsse Festo – SFAM – 1103a Deutsch... -
Page 6: Merkmale
Verbindungsleitung, gerade Dose , Kabellänge 2,5 m Verbindungsleitung, gerade Dose, Kabellänge 5 m -2.5A Verbindungsleitung, Winkeldose, Kabellänge 2,5 m Verbindungsleitung, Winkeldose, Kabellänge 5 m 1) nur SFAM-62 2) nur SFAM-90 3) Im Lieferumfang enthalten. Tab. 1: Variantenübersicht Festo – SFAM – 1103a Deutsch... -
Page 7: Funktion Und Anwendung
SFAM Funktion und Anwendung Der SFAM dient bestimmungsgemäß zur Überwachung von Durchfluss und Luftverbrauch / Luftvolumen für geeignete Medien in Leitungssystemen oder Endgeräten in der Industrie; geeignete Medien Kapitel 11 Technische Daten. Der konstruktive Aufbau ermöglicht den autarken Betrieb des (SFAM-…-T) oder den Zusammenbau mit Wartungsgeräten der MS-Reihe (SFAM-…-M). -
Page 8: Funktionsumfang
Fenster-Komparator gewählt werden. Jedem Schaltausgang kann separat die Schaltelement- funktion Öffner (NC) oder Schließer (NO) zugeordnet werden, Tab. 2: . Schaltpunkte [SP] und Hysterese [HY] können entsprechend der Einstellbereiche in der Tabelle Technischen Daten Tab. 12: eingestellt werden. Festo – SFAM – 1103a Deutsch... - Page 9 Mit dem Verbrauchsschaltimpuls [CI] kann ein Schwellwert für den Luftverbrauch eingestellt werden. Wenn der eingestellte Schwellwert erreicht ist, dann wird am Ausgang Out A für 100 ms ein Schaltim- puls ausgegeben. Mit jedem Schaltimpuls wird die Messung des Luftverbrauchs von neuem gestartet. Festo – SFAM – 1103a Deutsch...
-
Page 10: Farbumschlag
2.2.3 Normbedingungen Der vom SFAM gemessene und ausgegebene Luftmassenstrom bezieht sich auf Normbedingungen. Werksseitig ist der SFAM auf die physikalischen Normbedingungen nach DIN 1343 und die Einheit l/min kalibriert. Hinweis Werden abweichend vom kalibrierten Messbereich mit der Einheit l/min andere Norm- bedingungen und / oder Einheiten verwendet, so ergeben sich für den Analogausgang... -
Page 11: Sicherheitscode
• Verwenden Sie es nicht in Verbindung mit entzündlichen Gasen, korrosiven Gasen, Sauerstoff usw. Das Produkt ist nur zur Messung des Durchflusses von Medien vor- gesehen, die im Kapitel 11 Daten als geeignet aufgeführt sind. Festo – SFAM – 1103a Deutsch... - Page 12 • Entfernen Sie die Transportvorkehrungen wie Schutzwachs, Folien (Polyamid), Kappen (Polyethy- len), Kartonagen (außer den Verschlusselementen der pneumatischen Anschlüsse). Die Verpackungen sind vorgesehen für eine Verwertung auf stofflicher Basis (Ausnahme: Ölpapier = Restmüll). • Verwenden Sie den Artikel im Originalzustand ohne jegliche eigenmächtige Veränderung. Festo – SFAM – 1103a Deutsch...
-
Page 13: Einbau
(Befestigungswinkel nur bei SFAM-62) finden Sie in der Bedienungsanleitung, die dem Zubehör beigefügt ist. Der Luftmassenstrom wird an dem Anschluss zugeführt, an dem sich die Siebpatrone (beim SFAM-…-M) oder die Einlaufstrecke (beim SFAM-…-T/-W) befindet. Am gegenüberliegenden Anschluss wird der Luftmassenstrom entnommen ( Fig. -
Page 14: Elektrischer Anschluss
Hinweis Die Druckluft darf keine Esteröle enthalten. Hinweis Der SFAM darf nicht direkt hinter einen Druckregler oder Filterregelventil eingebaut werden, um die angegebenen Genauigkeiten einzuhalten. • Bauen Sie nach einem Filterregelventil MS…-LFR oder Druckregelventil MS…-LR ein Abzweigmodul vor dem SFAM ein. -
Page 15: Inbetriebnahme
SFAM • Verdrahten Sie den SFAM wie folgt: Belegung Adernfarben Stecker DC +24 V Betriebsspannung Braun (BN) 5-polig M12 Binärausgang B (Out B) Weiß (WH) Blau (BU) Binärausgang A (Out A) Schwarz (BK) Analogausgang C (Out C) Grau (GY) 1) Bei Verwendung der Verbindungsleitung aus dem elektrischen Zubehör Kapitel 1.2 Merkmale... -
Page 16: Symbolik Zur Darstellung Der Menüstruktur
Automatische Rückkehr in den Grundzustand (RUN-Modus) nach Ablauf der Überwachungszeit (hier 80 Sekunden) Um manuell in den Grundzustand (RUN-Modus) zurückzukehren, 3 Sekunden Edit-Knopf drücken Durchfluss erzeugen (zum Teachen des Messwertes - hier Flow 1) Symbol auf dem Display blinkt (hier Out B) Festo – SFAM – 1103a Deutsch... -
Page 17: Run-Modus
Sicherheitscode aktiv (Lock - Sperrung gegen unbefugte Programmierung) Sicherheitscode inaktiv (Lock) Taste (hier A-Taste) drücken A-Taste oder B-Taste drücken. Dann wechselt der SFAM auf die durch die Pfeile angezeigte Einstellung. A-Taste und B-Taste gleichzeitig drücken Taste (hier A-Taste) und EDIT-Knopf gleichzeitig drücken A-Taste oder B-Taste drücken und damit den gewünschten Wert einstellen... -
Page 18: Info- / Show-Modus
SFAM INFO- / SHOW-Modus 1) INFO-Modus nur bei aktivierter Verbrauchsmessung möglich Fig. 5: SHOW-Modus Festo – SFAM – 1103a Deutsch... - Page 19 • Die Min / Max–Werte können durch Drücken des Edit-Knopfs zurückgesetzt werden. • Wurden alle Einstellungen angezeigt, kehrt der SFAM nach nochmaligem Drücken der A-Taste / B-Taste in den RUN-Modus zurück und zeigt den aktuellen Messwert für den entsprechenden Aus- gang an.
-
Page 20: Edit-Modus
2. Drücken Sie die A-/B-Tasten, bis der gewählte Sicherheitscode eingestellt ist. 3. Drücken Sie den Edit-Knopf. Der EDIT-Modus ist aktiv und [Out A] blinkt. 4. Drücken Sie die A-/B-Tasten, um zwischen den Einstell-Modi für Out A, Out B und das Spezial- menü umzuschalten. Festo – SFAM – 1103a Deutsch... -
Page 21: Schaltverhalten Der Schaltausgänge Einstellen
12.Wählen Sie die gewünschte Einstellung (rON, rOFF oder bLUE) mit den A-/B-Tasten aus. 13.Drücken Sie den Edit-Knopf, um die Auswahl zu bestätigen. Der SFAM befindet sich im RUN-Modus. Prüfen Sie im Probelauf durch variieren des Durchflusses, ob der SFAM wie gewünscht schaltet (Schalt- punkte und Hysterese). Festo – SFAM – 1103a Deutsch... -
Page 22: Spezialmenü [Spec] Einstellen
6. Wählen Sie die Schaltelementfunktion (no/nc) mit den A-/B-Tasten aus. 7. Drücken Sie den Edit-Knopf, um den eingestellten Wert zu bestätigen. Der SFAM befindet sich im RUN-Modus Prüfen Sie im Probelauf durch variieren des Durchflusses, ob der SFAM wie gewünscht schaltet. 5.5.3 Spezialmenü [SPEC] einstellen So gelangen Sie in das Spezialmenü:... - Page 23 Abschnitt SFAM auf Werkseinstellung zurücksetzen. 15.Wählen Sie mit den A-/B-Tasten zwischen einem inaktiven Sicherheitscode (OFF) oder einem ma- ximal 4-stelligen Sicherheitscode. 16.Drücken Sie den Edit-Knopf, um die Auswahl zu bestätigen. Der SFAM befindet sich im RUN-Modus. Festo – SFAM – 1103a Deutsch...
-
Page 24: Teach-Modus
Das geteachte Schaltfenster ergibt sich aus den Messwerten: sich aus dem Mittelwert beider SP.Lo = Flow 1 Messwerte SP.Hi = Flow 2 SP = 1/2(Flow 1 + Flow 2) Sonderfall: SP = Flow 1 = Flow 2 Tab. 10: Schaltgröße einstellen Festo – SFAM – 1103a Deutsch... -
Page 25: Recorder-Modus
7. Drücken Sie zuerst die A-Taste und dann zusätzlich den Edit-Knopf. Der zweite Teach-Punkt wird übernommen und der Schaltpunkt (SP) oder die Schaltpunkte (SP.Lo und SP.Hi) werden gültig. Der SFAM befindet sich im RUN-Modus. RECORDER-Modus Im RECORDER-Modus kann eine manuelle Luftverbrauchsmessung durchgeführt werden. -
Page 26: Wartung Und Pflege
• Stellen Sie sicher, dass sich die zu vergleichenden Volumenströme (z. B. Betriebsvolumenstrom, Liefermenge eines Kompressors, Messwerte eines Durchflusssensors von einem anderen Hersteller) auf dieselben Ausgangsbedingungen beziehen. • Nach dem Einschalten der Versorgungsspannung braucht der SFAM eine Aufwärmzeit von 5 Minu- ten, bis er die spezifizierte Genauigkeit einhält. SFAM auf Werkseinstellung zurücksetzen... - Page 27 SFAM Ausbau 1. Schalten Sie vor dem Ausbau folgende Energiequellen ab: – Betriebsspannun – Druckluft 2. Trennen Sie die jeweiligen Anschlüsse vom SFAM. Störungsbeseitigung Störung mögliche Ursache Abhilfe Falsche Messwertan- SFAM mit unzulässigem Medium be- SFAM nur mit zulässigen Medien be-...
-
Page 28: Technische Daten
160 d5: ca. 320 d6: ca. 640 1) 2) Ausgang allgemein Genauigkeit Nullpunkt ±FS Genauigkeit Spanne ±FS [%] Wiederholgenauigkeit Nullpunkt ±FS Wiederholgenauigkeit Spanne ±FS Temperaturkoeffizient typ. 0,1 Spanne ±FS/K Druckabhängigkeit Spanne ±FS/bar Festo – SFAM – 1103a Deutsch... - Page 29 NPT1½ Produktgewicht – SFAM-62-…-M – – – SFAM-62-…-T 1100 1100 1100 – – – SFAM-92-…-M – – 1500 1500 1500 – SFAM-92-…-T – – 2400 2750 2750 Werkstoff-Info Gehäuse Polyamid verstärkt / Alu Druckguss Festo – SFAM – 1103a Deutsch...
- Page 30 2) % FS = % des Messbereichsendwertes (Fullscale) 3) Gemessen bei einem Durchfluss 50%FS Tab. 12: Technische Daten Durchflussmessbereich qn in Abhängigkeit vom Betriebsdruck p Fig. 9: Spezifischer Durchflussbereich 1) Innerhalb der Durchflussmessbereichs gelten die Genauigkeitsspezifikationen gemäß Tab. 12: Festo – SFAM – 1103a Deutsch...
- Page 31 61,9 SFAM-62-…-TN12 78,7 – – NPT½ SFAM-62-…-WN12 61,9 ß SFAM-62-…-M – 63,5 62,1 – – – SFAM-62-…-TG12 G¾ – – 63,5 62,1 SFAM-62-…-WG12 SFAM-62-…-TN12 NPT¾ – – 63,5 62,1 SFAM-62-…-WN12 Tab. 13: Maßtabelle SFAM-62 Festo – SFAM – 1103a Deutsch...
- Page 32 Fig. 11: Maßzeichnung SFAM-90 SFAM-90-…-M – – SFAM-90-…-TG1 SFAM-90-…-TG112 G1½ SFAM-90-…-TN12 NPT1 SFAM-90-…-TN112 NPT1½ ß SFAM-90-…-M – 76,5 81,3 – SFAM-90-…-TG1 G1½ 76,5 81,3 SFAM-90-…-TG112 SFAM-90-…-TN12 NPT1½ 76,5 81,3 SFAM-90-…-TN112 NPT2 Tab. 14: Maßtabelle SFAM-90 Festo – SFAM – 1103a Deutsch...
- Page 33 Tab. 15: Kennlinie für den Analogausgang Rechenbeispiele zur Berechnung der maximal auftretenden Kennlinienabweichung: In der Anzeige eines SFAM-1000U wird für den Durchfluss ein Messwert von 600 l/min angezeigt. Wie groß kann der tatsächliche, wahre Durchfluss sein, der durch den Sensor fließt? Gemäß...
- Page 34 ±0,3%FS = ±0,3/100 x 1000 l/min = ±3 l/min Bei einer Anzeige von 600 l/min am Sensor kann aufgrund des Nullpunktfehlers der tatsächliche Durch- fluss durch den Sensor Werte im Bereich 597 … 603 l/min haben. Festo – SFAM – 1103a Deutsch...
- Page 35 ±1,7%FS = ±1,7% x 1000 l/min =±1,7/100 x 1000 l/min = ±17,00 l/min Bei einem angezeigten Messwert von 600 l/min errechnet sich somit der maximale Temperaturfehler Spanne wie folgt: ±17 l/min x (600 l/min)/(1000 l/min)= ±10,2 l/min Festo – SFAM – 1103a Deutsch...
- Page 36 Wird der Sensor auch im Druckbereich nicht bei Nennbedingungen(6 bar, 23°C) betrieben, muss bei der Ermittlung des Gesamtfehlers zusätzlich eine Druckabhängigkeit Spanne berücksichtigt werden. Bei der Ermittlung des Fehlers durch die Druckabhängigkeit ist die gleich Vorgehensweise wie bei der Er- mittlung des Temperaturfehlers anzuwenden. Festo – SFAM – 1103a Deutsch...
- Page 37 ............Festo – SFAM – 1103a English...
- Page 38 ............Festo – SFAM – 1103a English...
-
Page 39: Product Description
SFAM-62- … -T SFAM-62- … -M SFAM-90- … -T SFAM-90- … -M Display Plug for electrical connection B button Supply port Edit button Sieve cartridge A button Starting stretch Fig. 1: Control sections and connections Festo – SFAM – 1103a English... -
Page 40: Characteristics
Connecting cable, angled socket, cable length 2.5 m Connecting cable, angled socket, cable length 5 m 1) only SFAM-62 2) only SFAM-90 3) Included in the scope of delivery. Tab. 1: Overview of variants Festo – SFAM – 1103a English... -
Page 41: Function And Application
SFAM Function and application The SFAM is designed to monitor changes in flow and air consumption/air volume for suitable media in pipe systems or end devices in industry; suitable media chapter 11 Technical specifications. The structural design enables autonomous operation (SFAM-…-T) or combination with service units of the MS series (SFAM-…-M). -
Page 42: Functional Range
Opener (NC) or Closer (NO) separately allocated to it, Tab. 2: . Switching points [SP] and Hysteresis [HY] can be set according to the settings range in the table Technical Data Tab. 12: . Festo – SFAM – 1103a English... - Page 43 A threshold value for air consumption can be set with the consumption switch impulse [CI]. If the set threshold value is reached, a switch impulse is emitted at the output Out A for 100 ms. With each switch impulse, measurement of the air consumption is started again. Festo – SFAM – 1103a English...
-
Page 44: Colour Change
2.2.3 Standard conditions The air mass flow measured and output by the SFAM refers to standard conditions. The SFAM is calib- rated at the factory to the physical standard conditions in accordance with DIN 1343 and the unit to l/min. -
Page 45: Security Code
• Do not use the product in conjunction with inflammable gases, corrosive gases, oxygen etc. The product is intended only for measuring the flow of media, which are listed as suitable in the specifications 11chapter. Festo – SFAM – 1103a English... - Page 46 (except for the sealing elements of the pneumatic connections). The packing is intended for recycling (except for: oiled paper = other waste). • Use the product in its original state. Unauthorized modification is not permitted. Festo – SFAM – 1103a English...
-
Page 47: Installation
(mounting bracket only with SFAM-62) can be found in the operating instructions enclosed with the relevant accessories. The air mass flow is routed to the connection where the sieve cartridge (on type SFAM-…-M) or the starting stretch (on type SFAM-…-T) is situated. The air mass flow is taken from the opposite connection. -
Page 48: Electrical Connection
The compressed air may not contain ester oils. Note The SFAM must not be installed directly behind a pressure regulator or filter control valve to comply with the indicated accuracies. • Install a branching module after an MS…-LFR filter control valve or MS…-LR or pressure control valve before the SFAM. -
Page 49: Commissioning
SFAM • Wire the SFAM as follows: Assignment Core colours Plug DC +24 V operating voltage brown (BN) 5-pin M12 Binary outputs B (Out B) white (WH) blue (BU) Binary output A (Out A) black (BK) Analogue output C (Out C) -
Page 50: Symbols For Representing The Menu Structure
In order to return to the basic status (RUN mode), press the Edit button for 3 seconds. Create flow (for teaching the measured value - here flow 1) Symbol on the display flashes (here Out B) Security code active (Lock - blocked against unauthorized programming) Festo – SFAM – 1103a English... -
Page 51: Run Mode
Meaning Security code inactive (Lock) Press button (here A button) Press A button or B button. Then the SFAM switches to the setting shown by the arrows. Press A button and B button simultaneously Press button (here button A) and EDIT button simultaneously Press button A or button B and set the desired value brief display (here [ANA.F] means that a value can be displayed. -
Page 52: Info/Show Mode
SFAM INFO/SHOW mode 1) INFO mode only possible when consumption measurement is active Fig. 5: SHOW mode Festo – SFAM – 1103a English... - Page 53 • The Min / Max values can be reset by pressing the Edit knob. • When all settings have been displayed, the SFAM goes back into RUN mode when the A button / B button are pressed again and displays the current measurement value for the corresponding output.
-
Page 54: Edit Mode
3. Press the Edit button. The EDIT mode is active and [Out A] flashes. 4. Press the A/B buttons, to switch between the setting modes for Out A, Out B and the Special menu . Festo – SFAM – 1103a English... -
Page 55: Setting Switching Behaviour Of The Switch Outputs
13.Press the Edit button to confirm the selection. The SFAM is in RUN mode. Carry out a test run with various flows to ascertain whether the SFAM switches as desired (switching points and hysteresis). Festo – SFAM – 1103a English... -
Page 56: Setting Special Menu [Spec]
6. Select the switching element function (no/nc) with the A/B buttons. 7. Press the Edit button to confirm the set value. The SFAM is in RUN mode. Carry out a test run with various pressures to ascertain whether the SFAM switches as desired. 5.5.3 Setting special menu [SPEC]... - Page 57 Keep the security code in a safe place. If the security code has been forgotten see the chapter 6Resetting SFAM to factory setting. 15.Use the A/B buttons to select between an inactive security code (OFF) or a maximum 4-digit secur- ity code.
-
Page 58: Teach Mode
SP.Lo = Flow 1 SP = 1/2 (Flow 1 + Flow 2) SP.Hi = Flow 2 Special case: SP = Flow 1 = Flow 2 Tab. 10: Set switch variable Festo – SFAM – 1103a English... -
Page 59: Recorder Mode
Fig. 8: RECORDER mode 1. Press the A button and B button at the same time. The SFAM is in the RECORDER mode The status of the air consumption measurement [Run] or [Stop] is displayed. 2. Measurement can be started or stopped by pressing the A button. -
Page 60: Maintenance And Care
• After the power supply is switched on, the SFAM needs a warm-up time of 5 minutes until it achieves the specified accuracy. Resetting the SFAM to the factory settings... -
Page 61: Troubleshooting
SFAM Disassembly 1. Switch off the following sources of energy before dismantling: – Operating voltag – Compressed air 2. Disconnect the respective connections from the SFAM. Troubleshooting Malfunction Possible cause Remedy Incorrect SFAM operated with non-permitted Operate SFAM only with permitted... -
Page 62: Technical Data
320 d6: approx. 640 1)2) Output general Accuracy zero point ±FS [%] Accuracy range ±FS Repeat accuracy zero point ±FS Repeat accuracy zero point ±FS Temperature coefficient Typ. 0.1 range ±FS/K Pressure-dependent range ±FS/bar Festo – SFAM – 1103a English... - Page 63 – Grid size 62 for SFAM-…-T NPT½ NPT½ NPT½ – Pneumatic connection – – Grid size 90 for SFAM-…-T – – NPT1 NPT1 NPT1 – – G1½ G1½ G1½ – – NPT1½ NPT1½ NPT1½ Festo – SFAM – 1103a English...
- Page 64 Tab. 12: Technical data Air flow measuring range qn as a function of supply pressure p Fig. 9: Specific flow range 1) Within the flow measurement range the precision specifications apply in accordance with Tab. 12: Festo – SFAM – 1103a English...
- Page 65 78,7 – – NPT½ SFAM-62-…-WN12 61,9 ß Type SFAM-62-…-M – 63,5 62,1 – – – SFAM-62-…-TG12 G¾ – – 63,5 62,1 SFAM-62-…-WG12 SFAM-62-…-TN12 NPT¾ – – 63,5 62,1 SFAM-62-…-WN12 Tab. 13: SFAM-62 Measurement Table Festo – SFAM – 1103a English...
- Page 66 Type SFAM-90-…-M – – SFAM-90-…-TG1 SFAM-90-…-TG112 G1½ SFAM-90-…-TN12 NPT1 SFAM-90-…-TN112 NPT1½ ß Type SFAM-90-…-M – 76,5 81,3 – SFAM-90-…-TG1 G1½ 76,5 81,3 SFAM-90-…-TG112 SFAM-90-…-TN12 NPT1½ 76,5 81,3 SFAM-90-…-TN112 NPT2 Tab. 14: SFAM-90 Measurement Table Festo – SFAM – 1103a English...
- Page 67 Example calculations for calculating the maximum occurring characteristic curve deviation: In the display of an SFAM-1000U a measurement value of 600 l/min will be shown for the flow. How large can the actual, true flow be, which flows through the sensor? According to the specification the following apply for nominal conditions (6 bar, 23 °C):...
- Page 68 ±0.3%FS = ±0.3/100 x 1000 l/min = ±3 l/min With a display of 600 l/min at the sensor, because of the zero point error the actual flow through the sensor values can have values in the range 597 … 603 l/min. Festo – SFAM – 1103a English...
- Page 69 ±1,7%FS = ±1.7% x 1000 l/min =±1.7/100 x 1000 l/min = ±17.00 l/min If a measurement value of 600 l/min is displayed, the maximum temperature error range is thus calcu- lated as follows: ±17 l/min x (600 l/min)/(1000 l/min)= ±10.2 l/min Festo – SFAM – 1103a English...
- Page 70 In the determining the error as a result of the pressure dependencty, the same approach should be used as when determining the temperature error. Festo – SFAM – 1103a English...
- Page 71 SFAM Festo – SFAM – 1103a...
