Gusseiserne Feuerkammern
Wenn der Unterdruck 17 Pa (1,7 mm Wassersäule) überschreitet, ist es notwendig, ihn durch die
Installation eines zusätzlichen Zugreglers zu verringern (Drosselklappe).
IWichtig:
Bei Anwendung von Metallrohre ist es zwangsmäßig, dass die Rohre mit zweckmäßigen Materialen
isoliert sind (Verkleidungen aus isolierender Faser bis 600° C Wärmebeständing), um
Beschädigungen der Mauern oder der Gegenhaube zu vermeiden.
Es ist notwendig, dass der Raum zwischen dem oberen Teil, der Seiten der Ausrüstung und dem
Haubenablenkblech aus feuerfestem Material (das den Sockel des Schornsteinrohres verriegelt) ständig
belüftet wird. Aus diesem Grund ist es notwendig, einen Lufteinlass vom unten (Einlass von frischer Luft)
und einen hohen Luftaustritt (Austritt von warmer Luft) zu sichern.
Die Vorgesehenen Räume, die in den unteren Abbildungen angegeben sind, sind die mindeste
Erfordernisse :
Spitze: mindeste Öffnung 1000 cm
Fuss : mindeste Öffnung 750 cm
Demzufolge wird man folgende Ziele erreichen:
•
eine größere Sicherheit
•
Zuwachs der vom Luftumlauf um die Ausrüstung erzeugte Wärme
Das Wärmeentlüftungsgitter (ABB. 16 Pos. 6) wird auf den Oberteil des Haubenablenkblech angelegt (20
cm von der Zimmerdecke entfernt) Dieses Gitter muss immer angelegt werden, damit die gehäufte
Wärme im Haubenablenkblechs (Überdruck) in das Raum austreten kann.

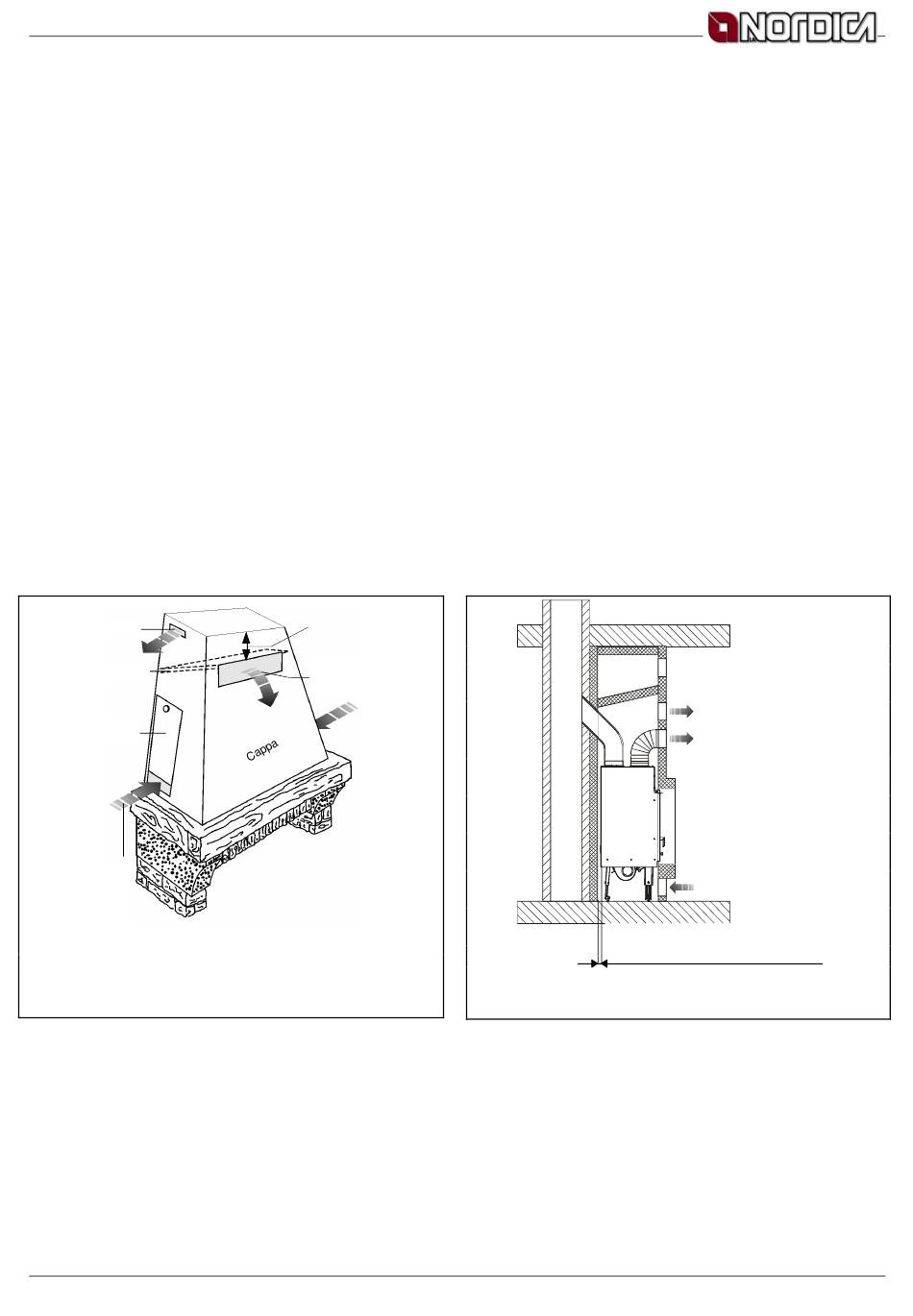

1) Ventilazione 1) Lüftung
2)Deflettore
2) Ablenkblechen
3) Sportello
3) Handloch
d'ispezione
4)
4) niedrige
Ventilazione
Lüftung
bassa
Lufteingang
entrata aria
ABB. 14
7.1.

AUSSENLUFTEINLASS

Um den guten Betrieb der Ausrüstung zu gewährleisten, ist es grundlegend, dass es in den
Aufstellungsraum ausreichende Luft für die Verbrennung und die Wiedersauerstoffanreicherung des
Raumes selbst zugeführt wird. Das bedeutet, dass es möglich sein muss, dass die Luft für die
Verbrennung durch zweckmäßige mit dem Außen kommunizierende Öffnungen auch bei geschlossenen
Fenstern und Türen umlaufen kann.
•
Der Lufteinlass muss derart gestellt sein, dass er nicht verstopft werden kann.
•
Der Lufteinlass muss mit dem Ausrüstungsaufstellungsraum in Verbindung sein, und muss
von einem Gitter geschützt sein.
Anweisungen für die Aufstellung, den Gebrauch und die Wartung
2
2
30 cm
5) Hohe
5) Ventilazione
Lüftung –
alta uscita aria
Abgang warme
calda
– DE
– Rev.07
2
1000 cm
2
750 cm
Mindeabstand: 10 cm
Distanza post. e lat. min. 5 cm
himten
ABB. 15
seitlich und
39
